Электрооборудование (1991, 1992) — 940, 960

Подрулевые переключатели, замена

• Установите колеса автомобиля и рулевое колесо в положение для движения прямо
• Выключите зажигание и отсоедините отрицательный провод от аккумуляторной батареи.

Подрулевые переключатели, замена. Автомобили с SRS 740/940 780 1987- 760 1987 760 1988-, согласно

• Вывернув два винта TORX на тыльной стороне рулевого колеса, снимите модуль надувной подушки безопасности в рулевом колесе
• Разъедините разъем и выньте модуль надувной подушки из рулевого колеса
• Выверните центральный винт рулевого колеса
• На конце пластмассовой полосы находится винт. Выверните винт из его резервного отверстия в рулевом колесе и вверните его в контактную катушку (винт должен оставаться в пластмассовой полосе). Контактная катушка теперь зафиксирована в нулевом положении ВНИМАНИЕ!

Примечание: Не поворачивайте рулевое колесо, иначе стопорный штифт будет срезан!

• Снимите рулевое колесо
• Выверните винты верхнего и нижнего кожухов рулевого колеса
• Снимите кожухи рулевого колеса.

Подрулевые переключатели, замена, автомобили с регулируемым рулевым колесом

В автомобилях 760 1988- при замене подрулевых переключателей рулевое колесо может оставаться на своем месте.

• Снимите регулятор наклона рулевого колеса.
• Снимите кожухи рулевого колеса.

Подрулевые переключатели, замена

• Выверните винты заменяемого подрулевого переключателя.
• Отсоедините разъем
• Замените

Установка, автомобили без SRS

• Установите в обратном порядке. Проверьте функционирование и убедитесь, что при повороте рулевого колеса рычаг переключателя указателя поворота автоматически возвращается в нейтральное положение.

Установка, автомобили с SRS

Примечание: Не поворачивайте рулевое колесо, иначе стопорный штифт будет срезан!

• Поставьте кожухи рулевого колеса
• Проденьте провод контактной катушки через отверстие в рулевом колесе
• Поверните рулевое колесо так, чтобы стопорный штифт контактной катушки находился в центре отверстия рулевого колеса
• Вручную заверните винт крепления рулевого колеса
• Выверните винт в пластмассовой полосе и вверните его в резервное отверстие в рулевом колесе
• Затяните винт рулевого колеса до момента 33 Н·м.
• Поместите нижнюю часть модуля надувной подушки на рулевое колесо.
• Соедините разъем. Поднимите модуль надувной подушки и закрепите его винтами. Затяните моментом 8 Н·м.
• Убедитесь, что провод не зажат
• Убедитесь в надежности крепления модуля надувной подушки безопасности в рулевом колесе
• Подсоедините отрицательный провод к аккумуляторной батарее.

Выключатель звукового сигнала, замена

• Установите колеса автомобиля и рулевое колесо в положение для движения прямо
• Выключите зажигание и отсоедините отрицательный провод от аккумуляторной батареи.
• Снимите рулевое колесо согласно для автомобилей без SRS, и согласно замена. Автомобили с SRS 740/940 780 1987- 760 1987 760 1988-, согласно 960 согласно автомобили с системой SRS.

Примечание: В автомобилях 760 1988- перед снятием модуля надувной подушки безопасности с рулевого колеса необходимо снять кожухи согласно замена, автомобили с
регулируемым рулевым колесом.

• Отсоедините плоский разъем в рулевом колесе
• Выньте выключатель звукового сигнала из передней части рулевого колеса
• Поставьте новый выключатель
• Соберите рулевое колесо согласно автомобили без SRS для автомобилей без SRS, и согласно автомобили с SRS автомобили с SRS.

Контактное кольцо звукового сигнала, замена

• Установите колеса автомобиля и рулевое колесо в положение для движения прямо
• Выключите зажигание и отсоедините отрицательный провод от аккумуляторной батареи.
• Снимите рулевое колесо согласно для автомобилей без SRS, и согласно замена. Автомобили с SRS 740/940 780 1987- 760 1987 760 1988-, согласно 960 согласно автомобили с SRS.

Примечание: В автомобилях 760 1988- перед снятием модуля надувной подушки безопасности с рулевого колеса необходимо снять кожухи.

• Выверните винты крепления контактной катушки. В автомобилях с системой SRS замените контактную катушку в сборе
• Разъедините разъем
• Снимите контактную катушку
• Замените

Автомобили без SRS

• Установите в обратном порядке.

Автомобили с SRS

• Установите на ноль новую контактную катушку, повернув ее до конца вправо, а затем на три оборота влево
• Зафиксируйте положение контактной катушки при помощи винта в пластмассовой полосе.
• Установите рулевое колесо согласно автомобили с SRS. В автомобилях 760/960 1988- кожухи рулевого колеса устанавливаются в последнюю очередь.
• Проверьте.

Замена узла прикуривателя

• Отсоедините отрицательный провод от аккумуляторной батареи
• Выньте прикуриватель
• Снимите пепельницу
• Снимите крышку (1)
• Выверните винты крепления лотка
• Выньте лоток
• Отсоедините от прикуривателя проводку
• Снимите внешнюю гильзу (3) и провод лампы (4)
• Замените
• Установите в обратном порядке. Убедитесь в правильном расположении кронштейна (4). Перед затяжкой винтов зафиксируйте его с правой стороны лотка.
• Проверьте.

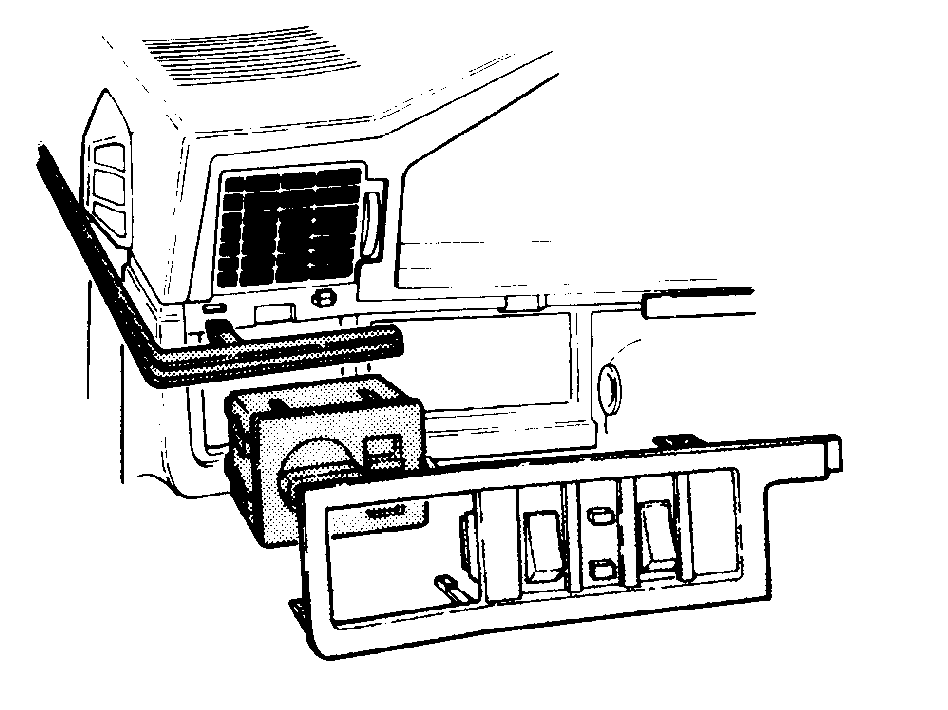

Переключатели вентилятора и освещения, замена

• Отсоедините отрицательный провод от аккумуляторной батареи
• Выньте выключатель прямо
• Аккуратно отсоедините панель управления, стараясь не оставить следов на поверхности пластмассы.

Вентилятор:

• Выверните винты из узла отопителя
• Отсоедините разъем
• Отверните гайку переключателя
• Снимите переключатель

760/960 1988-

• -Снимите тонкий декоративный молдинг слева от рулевого колеса и снимите панель. Постарайтесь не оставить следов на панели. См. Руководство по ремонту: Раздел 8, (82-86, 88), Внутренние элементы, внешние элементы, 700/900, 1982-, TP 8202131.
• Разъедините разъем
• Снимите переключатель
• Установите в обратном порядке.
• Проверьте.

Кулисный переключатель, замена

• Снимите панель переключателя, соблюдая осторожность, чтобы не оставить следов на поверхности
• Разъедините разъем
• Вдавите защелки и выньте переключатель
• Установите в обратном порядке.
• Проверьте.

Кулисный переключатель, замена960 1995-

• -Вставьте небольшую отвертку в паз, как показано стрелками (см. рисунок), и аккуратно отожмите переключатель.
• Разъедините разъем
• Замените
• Установите в обратном порядке.
• Проверьте.

Дверной выключатель, замена

• Выверните винт и извлеките выключатель
• Отсоедините провода. При необходимости нанесите состав, предохраняющий от ржавчины.
• Замените. Внедрены модернизированные выключатели с дренажными канавками.
• Доработка выключателей более ранней конструкции: Закройте нижнее отверстие обрезком липкой ленты 19 х 19 мм, см. рисунок. См. рисунок. Сделайте отверстие 4 мм в нижней части резинового защитного элемента, см. рисунок. См. рисунок.
• Установите в обратном порядке.
• Проверьте включение освещения салона.
