Электромагнитная муфта, компрессор, замена (1999, 2000)

Подготовительная информация

Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Внимание: Соблюдайте инструкции по технике безопасности в отношении работы с системой охлаждения. См.:

Общая информация, Кузов и Системы внутреннего климат-контроля. Общая информация, хладагент, правила техники безопасности.

Примечание: Сначала прочитайте инструкции, касающиеся медленных и быстрых утечек. См.:

Снятие, замена и установка кузова и внутренних систем климат-контроля. Система климат-контроля, масло, система кондиционирования, заполнение

Примечание: При замене компрессора, всегда заменяйте уплотнительные кольца в трубах и быстросъемных разъемах.

Примечание: При выполнении работ в системе управления микроклиматом, всегда закрывайте заглушками трубки и соединители.

Снимите минусовой кабель аккумулятора, см.:

Снятие, замена и установкаЭлектросистемаАккумулятор и крепежные деталиАккумуляторАккумулятор, замена

Подготовительные работы, бензиновые двигатели

Слить хладагент из системы. См.:

Чистка проверка и регулировкаКузов и интерьерСистема климат-контроляСистема климат-контроляХладагент, слив

См. п.4 относительно снятия компрессора системы кондиционирования воздуха.

Подготовительные работы, дизельные двигатели

Слейте хладагент и снимите компрессор системы кондиционирования воздуха. См.:

Снятие, замена и установкаКузов и интерьерСистема климат-контроляСистема охлаждения, D5244xКомпрессор, замена

См. п.11 относительно снятия электромагнитной муфты.

Снятие ремня привода вспомогательных агрегатов, бензиновые двигатели.

Снимите ремень привода вспомогательных агрегатов с компрессора системы кондиционирования. См.:

год выпуска 1999-2000
Снятие, замена и установкаДвигатель с подвеской и оборудованиеДвигательКоробка передач, В5хх4хх или В6хх4ххРемень привода вспомогательных агрегатов / натяжное устройство ремня, замена

год выпуска 2001-2004
Снятие, замена и установкаДвигатель с подвеской и оборудованиеДвигательКоробка передач, В5хх4хх или В6хх4ххРемень привода вспомогательных агрегатов / натяжное устройство ремня, замена

год выпуска 2005.
Снятие, замена и установкаДвигатель с подвеской и оборудованиеДвигательКоробка передач, В5хх4хх или В5хх4Sх, или В6хх4ххРемень привода вспомогательных агрегатов / натяжное устройство ремня, замена

Демонтаж компрессора системы кондиционирования, бензиновые двигатели

Примечание: Компрессор системы кондиционирования снимается снизу.

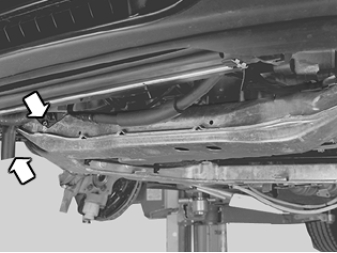

Снимите 2 винта шлангов низкого и высокого давления системы кондиционирования.

Демонтаж компрессора системы кондиционирования, бензиновые двигатели, продолжение

Примечание: Установите передние подъемные рычаги таким образом, чтобы они не блокировали опорные пластины подрамника.

Поднимите автомобиль.

Отсоедините защитный колпак под двигателем, вывернув 7 винтов.

Демонтаж компрессора системы кондиционирования, бензиновые двигатели, продолжение

Распространяется на модели S60/V70(00-)/V70XC(01-)/XC70 и S80

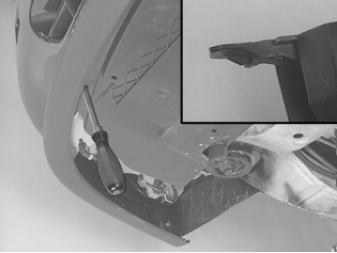

Выверните 2 винта переднего колпака.Надавите на защелки впереди защитного колпака и затем потяните назад.

Демонтаж компрессора системы кондиционирования, бензиновые двигатели, продолжение

Относится только к XC90:
Снимите винты, 6 шт.

Примечание: Верхнее крепление листа оснащено направляющей втулкой и должно быть поэтому немного поднято, чтобы его было возможно передвинуть вперед.

Поднимите и передвиньте защитный лист вперед.

Демонтаж компрессора системы кондиционирования, бензиновые двигатели, продолжение

Распространяется на все модели

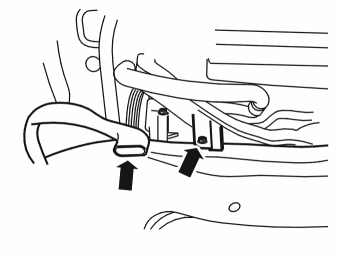

Выверните 1 винт кабельного трубопровода и отсоедините кабельный трубопровод от подрамника.На некоторых моделях: снимите или отсоедините воздухопровод коробки блока управления от подрамника.

Демонтаж компрессора системы кондиционирования, бензиновые двигатели, продолжение

Снимите:

• Шланги низкого и высокого давления от компрессора системы кондиционирования и положите их в сторону
• разъем электромагнитной муфты системы кондиционирования
• 4 винта с компрессора системы кондиционирования.

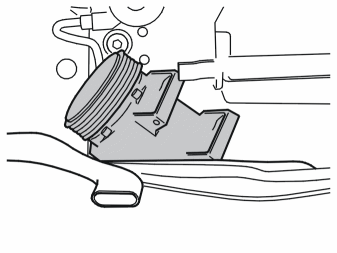

Отодвиньте кабельный трубопровод в сторону и снимите компрессор системы кондиционирования, вытаскивая его между подрамником и кузовом.

Снятие ведущего диска, бензиновые и дизельные двигатели.

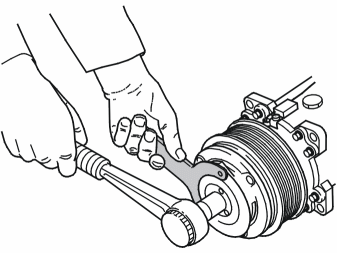

Уберите 1 винт ведущего диска с помощью упора 999 5596.

Демонтаж ведущего диска, бензиновые и дизельные двигатели, продолжение

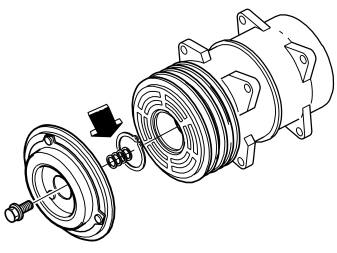

Отсоедините ведещий дис с помощью съемника 999 5597.

Примечание: Защитите шимм. См. стрелку.

Снятие стопорного кольца ременного шкива.

Снимите стопорное кольцо.

Снятие ременного шкива

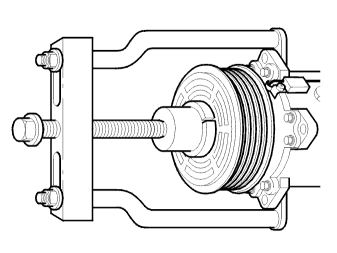

Отсоедините ременный шкив с помощью съемника 999 5598 и муфты 999 5599.

Снятие электромагнитной катушки

Снимите электромагнитную катушку.

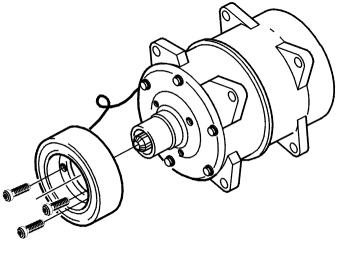

Установка электромагнитной катушки.

Установите 3 винта новой электромагнитной катушки. Затяните до 5 Нм.

Установка ременного шкива.

Установите новый ременный шкив с помощью съемника 999 5598 и муфты 999 5600.

Примечание: Расположите инструменты за креплениями компрессора системы кондиционирования.

Установка стопорного кольца

Установите стопорное кольцо.

Установка ведущего диска

Установите шимм. См. стрелку.

Установка ведущего диска, продолжение

Установите:

• ведущий диск
• 1 винт с помощью упора 999 7193. Затяните до 13 Нм.

Проверка зазора

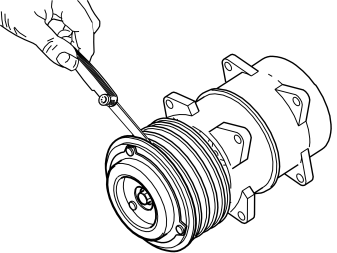

Проверьте зазор между поворотным столом и ременным шкивом с помощью калибра. См. иллюстрацию:Зазор должен быть равен 0.3-0.5 мм.зазор 0.3 мм по кругу.Он не должен превышать 0.6 мм в любом месте.Если зазор выходит за указанные пределы, то замените шимм.Имеются следующие размеры:0,2 мм0,3 мм1,0 мм

Установка компрессора системы кондиционирования.

Если нужно, то заполните компрессор системы кондиционирования маслом. См.:Снятие, замена и установкаКузов и интерьерСистема климат-контроляСистема климат-контроля, общая информацияМасло, система кондиционирования, заполнение

Распространяется на дизельные двигатели
Установите компрессор системы кондиционирования. См.:Снятие, замена и установкаКузов и интерьерСистема климат-контроляСистема охлаждения, D5244xКомпрессор, замена

Распространяется на дизельные двигатели
Отодвиньте кабельный трубопровод в сторону и установите компрессор системы кондиционирования, протаскивая его между подрамником и кузовом.Установите 4 винта М8 компрессора системы кондиционирования и затяните.

Примечание: Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом.

Установите:

• шланги низкого и высокого давления от компрессора системы кондиционирования. На некоторых моделях может оказаться легче вставлять и затягивать винты сверху.
• разъем электромагнитной муфты.

Установка компрессора системы кондиционирования, продолжение.

Поместите кабельный трубопровод на подрамник и привинтите его на место.На некоторых моделях воздухопровод установлен на коробке блока управления, а затем на подрамнике.

Установка ремня привода вспомогательных агрегатов, бензиновые двигатели.

Установите ремень вспомогательных агрегатов на компрессор системы кондиционирования. См.:

год выпуска 1999-2000
Снятие, замена и установкаДвигатель с подвеской и оборудованиеДвигательКоробка передач, В5хх4хх или В6хх4ххРемень привода вспомогательных агрегатов / натяжное устройство ремня, замена

год выпуска 2001-2004
Снятие, замена и установкаДвигатель с подвеской и оборудованиеДвигательКоробка передач, В5хх4хх или В6хх4ххРемень привода вспомогательных агрегатов / натяжное устройство ремня, замена

год выпуска 2005.
Снятие, замена и установкаДвигатель с подвеской и оборудованиеДвигательКоробка передач, В5хх4хх или В5хх4Sх, или В6хх4ххРемень привода вспомогательных агрегатов / натяжное устройство ремня, замена

Установка отрицательного кабеля аккумулятора.

Установите минусовой кабель аккумулятора, см.:

Снятие, замена и установкаЭлектросистемаАккумулятор и крепежные деталиАккумуляторАккумулятор, замена

Хладагент и диагностирование утечки.

Вакуумный насос. См.:Чистка проверка и регулировкаКузов и интерьерСистема климат-контроляСистема климат-контроляВакуумная откачка

Заполните систму хладагентом. См.:Чистка проверка и регулировкаКузов и интерьерСистема климат-контроляСистема климат-контроляХладагент, заполнение

Проверьте систему на наличие утечек (поиск утечек, реагент для поиска неисправности/ультрафиолетовая лампа). См.:Чистка проверка и регулировкаКузов и интерьерСистема климат-контроляСистема климат-контроляПоиск утечек, реагент для поиска неисправности/ультрафиолетовая лампа

или

Проверьте систему на наличие утечек (электронный индикатор утечек). См.:Чистка проверка и регулировкаКузов и интерьерСистема климат-контроляСистема климат-контроляПоиск утечек, электронный течеискатель

Установка на место защитной панели

Относится только к XC90:
Установите 6 винтов защитного колпака и затяните.

Установка защитного колпака, продолжение

Распространяется на модели S60/V70(00-)/V70XC(01-)/XC70 и S80

Установите:

• защелки на передней части защитного колпака и надавите на них.
• 2 винта переднего колпака.

Установка защитного колпака

Распространяется на все модели

Установите:

• защитный колпак под двигателем
• 7 винтов и затяните.

Опустите транспортное средство.
