Электромагнитная муфта (D4162T, D4164T, D4204T)

Снятие компонентов

Поднимите автомобиль.

Снимите:

• кожух под автомобилем. Он закреплен болтами, 7 шт. (см. рисунок)
• правое переднее колесо.

• болты, 5 шт.
• пластмассовую гайку, 1 шт.

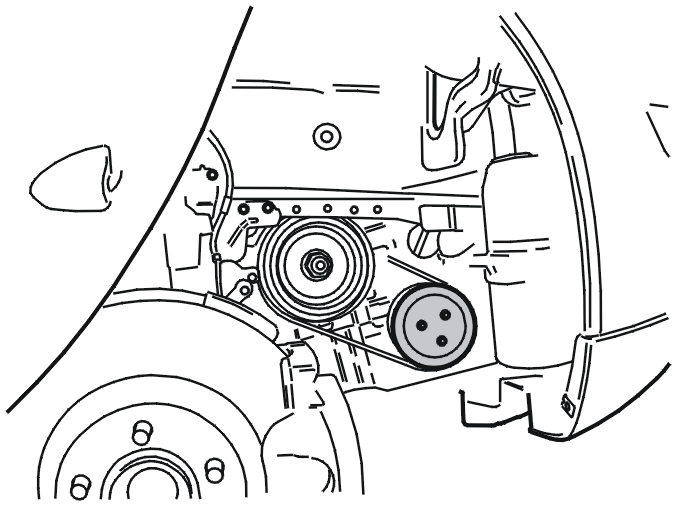

Высвободите передний край правого подкрыльника и отогните подкрыльник назад (см. рисунок).

Снятие приводного ремня и приводного диска

Снимите:

• контактный разъем

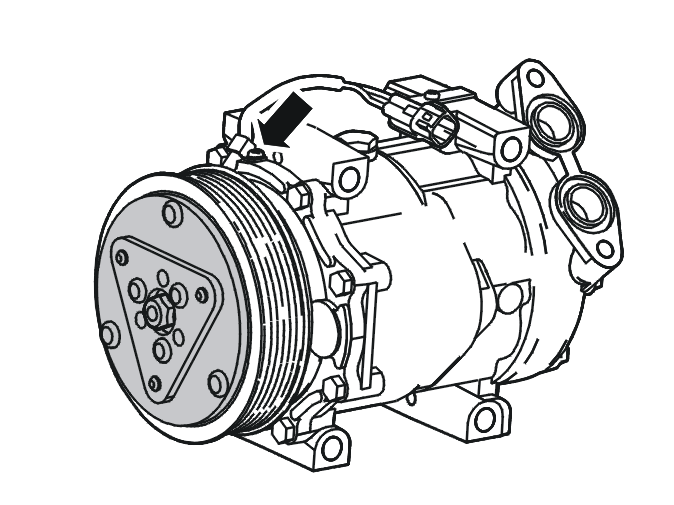

• болт, удерживающий проводку сверху (см. рисунок)

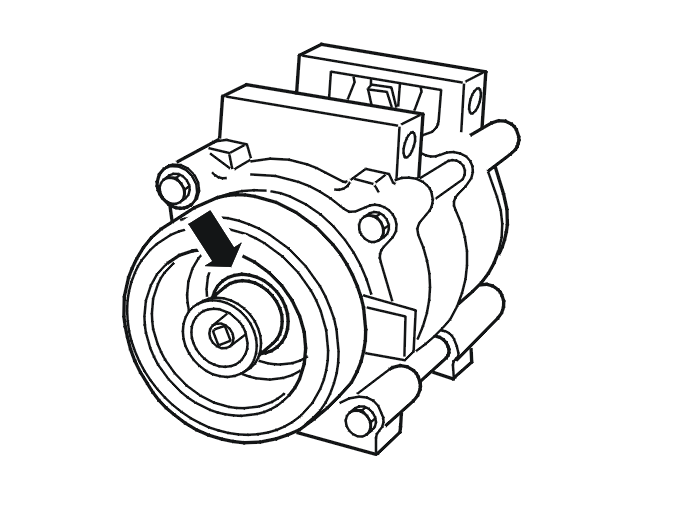

• гайку приводного диска. Используйте специальный инструмент 🔧 Упор (вкл. в 9995602/ЗАМЕНА сальника компрессора кондиционера)
• приводной диск, вытянув его прямо
• ремень вспомогательного агрегата согласно: Механизм натяжения ремня привода вспомогательного оборудования Механизм натяжения ремня привода вспомогательного оборудования Механизм натяжения ремня привода вспомогательного оборудования (D4204TX) или: Механизм натяжения ремня привода вспомогательного оборудования Механизм натяжения ремня привода вспомогательного оборудования Механизм натяжения ремня привода вспомогательного оборудования (D4164TX).

Снятие ременного шкива

Снимите:

• стопорное кольцо
• ременной шкив.

Снятие электромагнитной катушки

Примечание: Заметьте положение кабеля соленоида по отношению к корпусу компрессора.

Снимите:

• стопорное кольцо соленоида (см. рисунок)
• соленоид.

Установка на место соленоида

Установите:

• соленоид в соответствие с маркировкой
• стопорное кольцо соленоида.

Установка на место ременного шкива и проводки

Установите:

• новый ременной шкив
• стопорное кольцо ременного шкива
• болт, удерживающий проводку сверху
• контактный разъем.

Установка на место приводного ремня и приводного диска

Установите:

• приводной ремень А/С согласно: Механизм натяжения ремня привода вспомогательного оборудования Механизм натяжения ремня привода вспомогательного оборудования Механизм натяжения ремня привода вспомогательного оборудования (D4204TX) или: Механизм натяжения ремня привода вспомогательного оборудования Механизм натяжения ремня привода вспомогательного оборудования Механизм натяжения ремня привода вспомогательного оборудования (D4164TX)
• приводной диск, установленный на 1 гайке. Используйте специальный инструмент 🔧 Упор (вкл. в 9995602/ЗАМЕНА сальника компрессора кондиционера). Затяните.

Проверка зазоров

Проверьте зазор со всех сторон между приводным диском и приводным ремнем, используя измерительный щуп.Зазор должен лежать в передах от 0, 4 до 0,8 мм. Замените прокладку, если величина зазора находится вне пределов указанного диапазона.

Установка компонентов

Установите:

• правую облицовку крыла, используя 5 винтов и пластмассовую гайку, 1 шт.
• правое переднее колесо.
• кожух под автомобилем болтами, 7 шт. (см. рисунок).
