Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B5244S4 | 2007–2011A |
| C30 | B5254T3 | 2007 |
| C30 | B5254T7 | 2008–2013 |
| C30 | D5204T | 2011–2013 |
| C30 | D5204T5 | 2011–2013 |
| C30 | D5244T13 | 2008–2010 |
| C30 | D5244T8 | 2007–2010 |
| C30 | D5244T9 | 2007–2010 |
| C70 (06-) | B5244S4 | 2006–2011A |
| C70 (06-) | B5244S5 | 2006–2010 |
| C70 (06-) | B5254T3 | 2006, 2007 |
| C70 (06-) | B5254T7 | 2008–2013 |
| C70 (06-) | D5204T | 2011–2013 |
| C70 (06-) | D5204T5 | 2011–2013 |
| C70 (06-) | D5244T13 | 2008–2010 |
| C70 (06-) | D5244T8 | 2007–2010 |
| C70 (06-) | D5244T9 | 2007–2010 |
| S40 (04-) | B5244S4 | 2004–2010 |
| S40 (04-) | B5244S5 | 2004–2010 |
| S40 (04-) | B5244S7 | 2005–2010 |
| S40 (04-) | B5254T3 | 2004–2008 |
| S40 (04-) | B5254T7 | 2008–2012 |
| S40 (04-) | D5204T | 2011, 2012 |
| S40 (04-) | D5204T5 | 2011, 2012 |
| S40 (04-) | D5244T13 | 2008–2010 |
| S40 (04-) | D5244T8 | 2006–2010 |
| S40 (04-) | D5244T9 | 2007–2010 |
| V50 | B5244S4 | 2004–2010 |
| V50 | B5244S5 | 2004–2010 |
| V50 | B5244S7 | 2005–2010 |
| V50 | B5254T3 | 2004–2007 |
| V50 | B5254T7 | 2008–2012 |
| V50 | D5204T | 2011, 2012 |
| V50 | D5204T5 | 2011, 2012 |
| V50 | D5244T13 | 2008–2010 |
| V50 | D5244T8 | 2006–2010 |
| V50 | D5244T9 | 2007–2010 |
Специальные инструменты
- 🔧 Упор (вкл. в 9995602/ЗАМЕНА сальника компрессора кондиционера)
- 🔧 Съемник (шкив/муфта компрессора)
- 🔧 Насадка с кольцом (снятие шкива/муфты компрессора)
- 🔧 Насадка с кольцом (установка шкива/муфты компрессора)
- 🔧 Съемник (вкл. в 9995602/ЗАМЕНА сальника компрессора кондиционера)
- 🔧 Комплект инструментов - замена сальника вала компр. Sanden.
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, поэтому могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снятие компонентов
Поднимите автомобиль.
Снимите:
- щиток под автомобилем. Закреплено 7 зажимом. См. иллюстрацию
- правое переднее колесо.

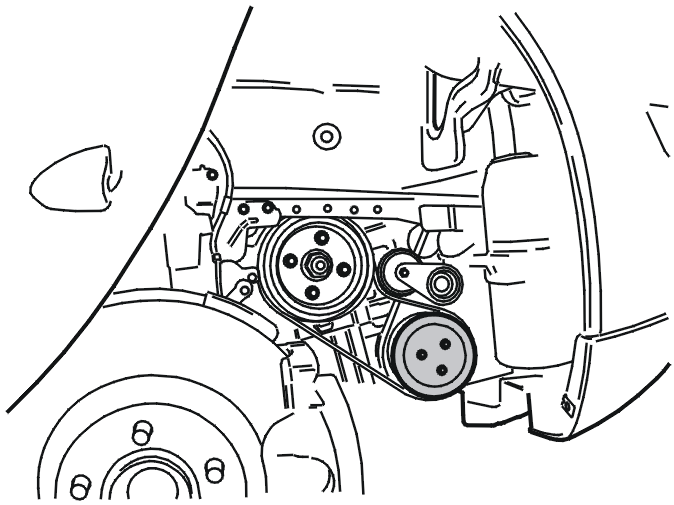

- 5 винтов и пластмассовую гайку. Отделите передний край облицовки правого крыла. Отведите крыло назад. См. иллюстрацию
- правый винт, удерживающий воздухоотражатель
- ремни привода вспомогательных агрегатов. См.: Механизм натяжения ремня привода вспомогательного оборудования.
Снятие
Снятие электромагнитной муфты в компрессоре
Снимите:
- винт диска сцепления. Используйте 🔧 Упор (вкл. в 9995602/ЗАМЕНА сальника компрессора кондиционера)
- диск сцепления. Используйте 🔧 Упор (вкл. в 9995602/ЗАМЕНА сальника компрессора кондиционера)
- стопорное кольцо.
Стяните шкив. Используйте 🔧 Съемник (шкив/муфта компрессора) и: 🔧 Насадка с кольцом (снятие шкива/муфты компрессора).

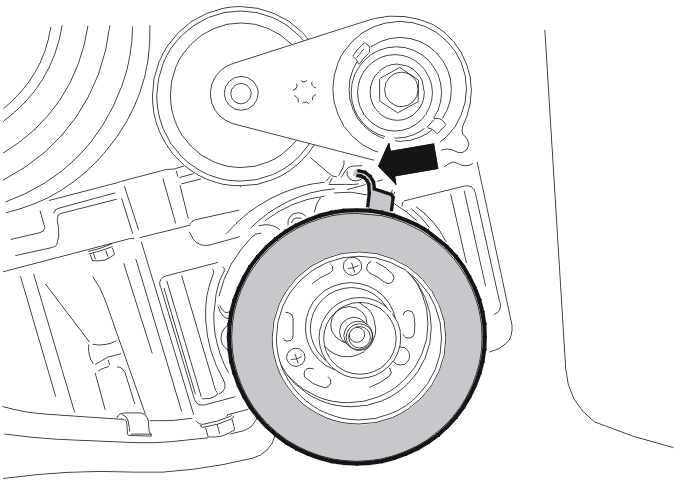

Примечание: Заметьте положение кабеля соленоида по отношению к корпусу компрессора. Он должен быть под крышкой.
Отрежьте кабель от соленоида. Отрежьте близко к зажиму, удерживающему кабель над компрессором.Вбивайте/выбивайте при помощи 3 мм оправки.
Установка
Установка электромагнитной муфты для компрессора
Опустите немного компрессор, ослабив 3 винта крепления.Выньте кабель из разъема соленоида.Проведите кабель между натяжным устройством ремня и верхним краем компрессора.
Установите:

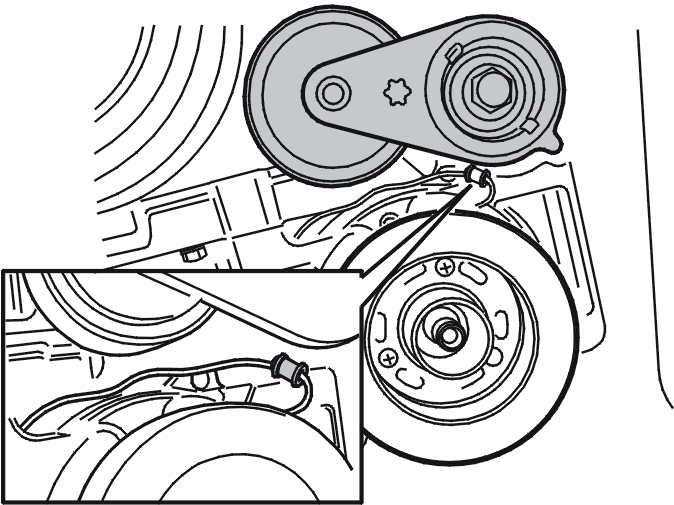

- кабель и стопорный зажим. См. иллюстрацию
- компрессор, используя 3 винта M8. Затяните
- кабель к разъему.
Подсоедините разъем.
- соленоид, используя 3 винта.
Примечание: Убедитесь, что соленоид правильно расположен по отношению к корпусу компрессора. Кабель должен быть под крышкой.
Установите новый шкив. Используйте 🔧 Съемник (шкив/муфта компрессора) и: 🔧 Насадка с кольцом (установка шкива/муфты компрессора).
Примечание: Установите инструменты за креплениями компрессора.
Установите:
- стопорное кольцо
- прокладки
- диск сцепления. Используйте 🔧 Упор (вкл. в 9995602/ЗАМЕНА сальника компрессора кондиционера) и затяните винты. См.: Åtdragningsmoment.
Проверьте зазор между диском сцепления и шкивом. Используйте щуп.Зазор должен в идеале быть 0,3 мм по всему периметру, хотя разрешен допуск до 0,5 мм макс.Замените прокладки, если зазор выходит за указанные значения.
Завершение
Установка компонентов
Установите:
- ремни привода вспомогательных агрегатов. См.: Механизм натяжения ремня привода вспомогательного оборудования
- правый винт, удерживающий воздухоотражатель
- правую облицовку крыла, используя 5 винтов и пластмассовую гайку
- правое переднее колесо.
- щиток под автомобилем при помощи 7 зажимов. Смотрите иллюстрацию.
