Электромагнитная муфта (B4204T11, D4204T14)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Освободите ремень вспомогательного агрегата Ремень привода вспомогательных агрегатов Ремень привода вспомогательных агрегатов

Примечание: Режим представления

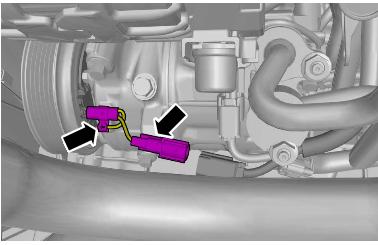

Отсоедините контактный разъем.

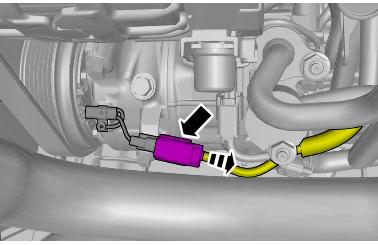

Выверните винт.Отсоедините контактный разъем.

См. информацию о точках подъема каркаса кузова Гнезда для поддомкрачивания, кузов

Снимите правое переднее колесо колесо

Снимите гайки.Выверните винты.Снимите зажим.

Снимите кожух переднего бампера Накладка переднего бампера Накладка переднего бампера

Снимите правую фару Фары

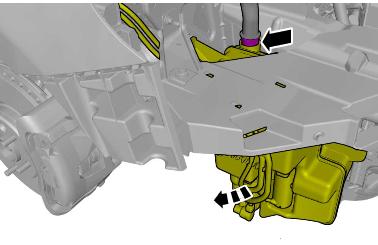

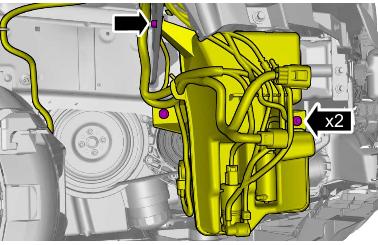

Выверните винты.Освободите крючок.🔩 Момент затяжки: 10 Н·м

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Запомните как проведена проводка и шланги.

Сложите отмеченные детали.

Примечание: Режим представления

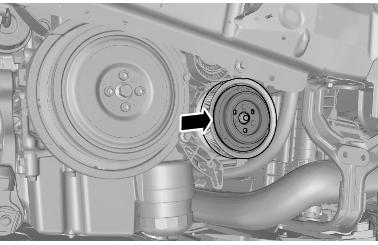

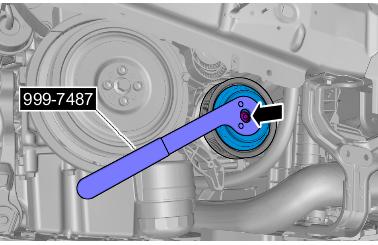

Снимите гайку.🔧 УПОР

Осторожно: Будьте особенно осторожны при снятии/установке этого компонента.

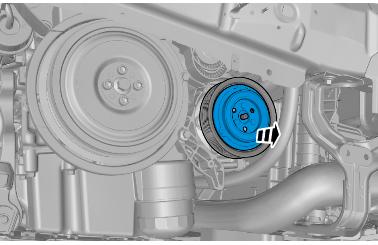

Удалите отмеченные детали.

Осторожно: Будьте особенно осторожны при снятии/установке этого компонента.

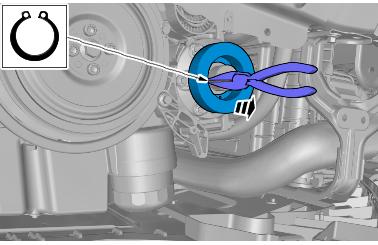

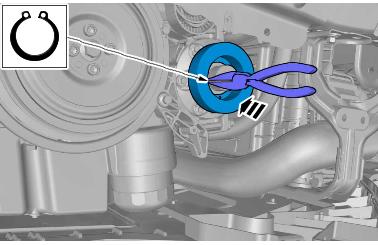

Клещи для стопорных колец, внешние

Осторожно: Будьте особенно осторожны при снятии/установке этого компонента.

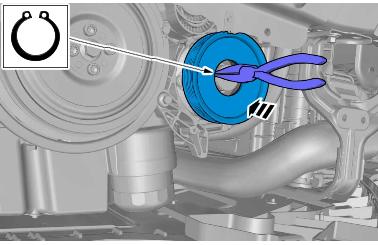

Клещи для стопорных колец, внешние

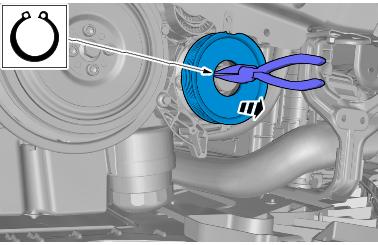

Клещи для стопорных колец, внешние

Клещи для стопорных колец, внешние

Установите гайку.🔩 Момент затяжки: 28 Н·м🔧 УПОР

Выполните регулировку магн. сцепления пер. тока Магнитное сцепление пер. тока, регулировка

Установите в обратном порядке.
