Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B4184S11 | 2007–2010 |
| C30 | B4184S8 | 2007–2010 |
| C30 | B4204S3 | 2010–2013 |
| C30 | B4204S4 | 2010–2013 |
| S40 (04-) | B4184S11 | 2005–2010 |
| S40 (04-) | B4184S8 | 2006–2010 |
| S40 (04-) | B4204S3 | 2010–2012 |
| S40 (04-) | B4204S4 | 2010–2012 |
| V50 | B4184S11 | 2005–2010 |
| V50 | B4184S8 | 2006–2010 |
| V50 | B4204S3 | 2010–2012 |
| V50 | B4204S4 | 2010–2012 |
Специальные инструменты
- 🔧 Упор (вкл. в 9995602/ЗАМЕНА сальника компрессора кондиционера)
- 🔧 Съемник (шкив/муфта компрессора)
- 🔧 Насадка с кольцом (снятие шкива/муфты компрессора)
- 🔧 Насадка с кольцом (установка шкива/муфты компрессора)
- 🔧 Комплект инструментов - замена сальника вала компр. Sanden.
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, поэтому могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снятие компонентов
Поднимите автомобиль.
Снимите:
- щиток под автомобилем. Закреплено 7 винтами. См. иллюстрацию
- правое переднее колесо.
- 5 винтов и пластмассовую гайку. Отсоедините передний край облицовки правого крыла. Отведите крыло назад
- ремень привода вспомогательных агрегатов на компрессоре системы кондиционирования. См. Механизм натяжения ремня привода вспомогательного оборудования.
Снятие
Снятие диска сцепления и шкива
Снимите:

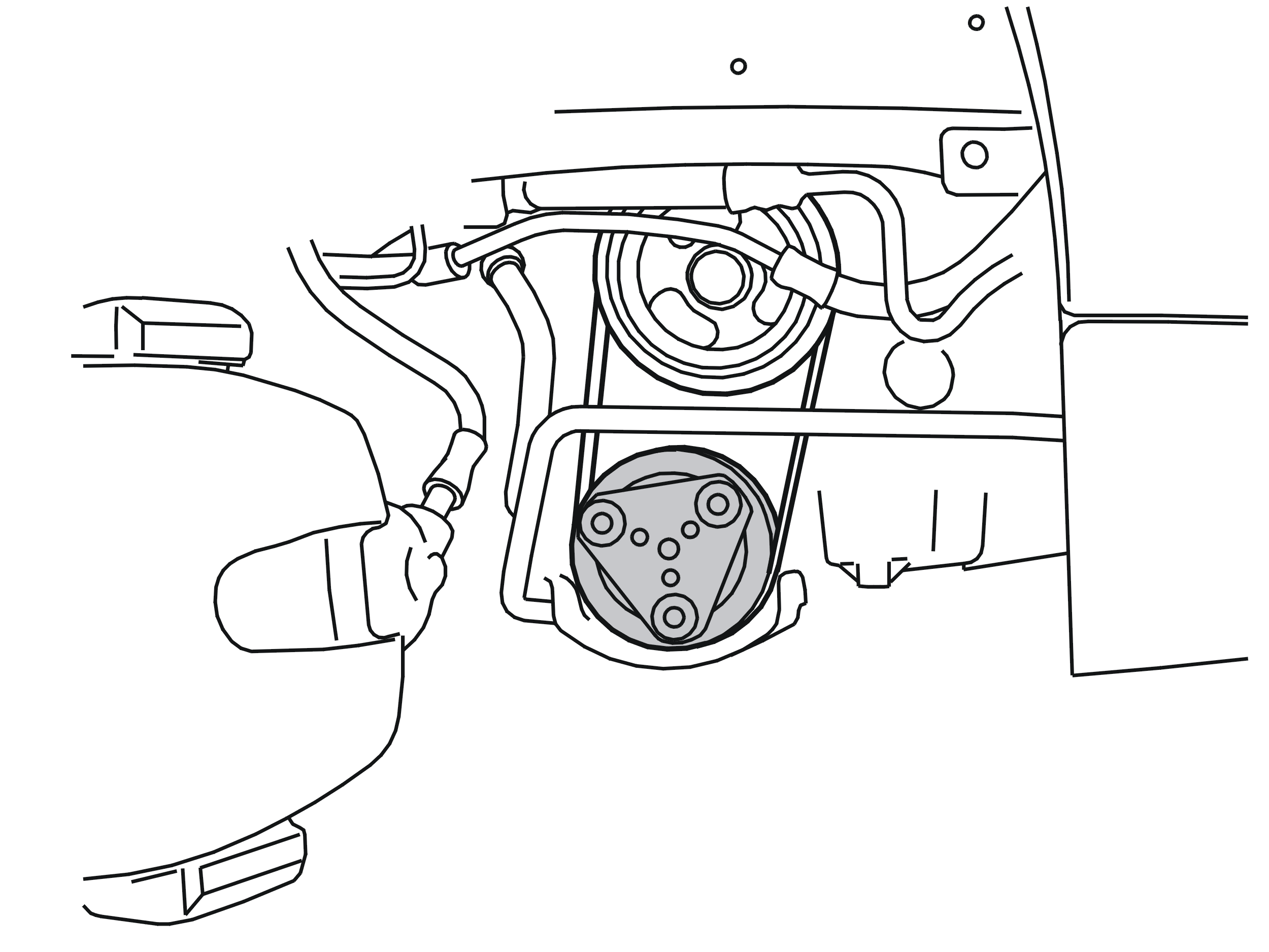

- винт диска сцепления. Используйте 🔧 Упор (вкл. в 9995602/ЗАМЕНА сальника компрессора кондиционера)
- диск сцепления, вытянув его прямо.

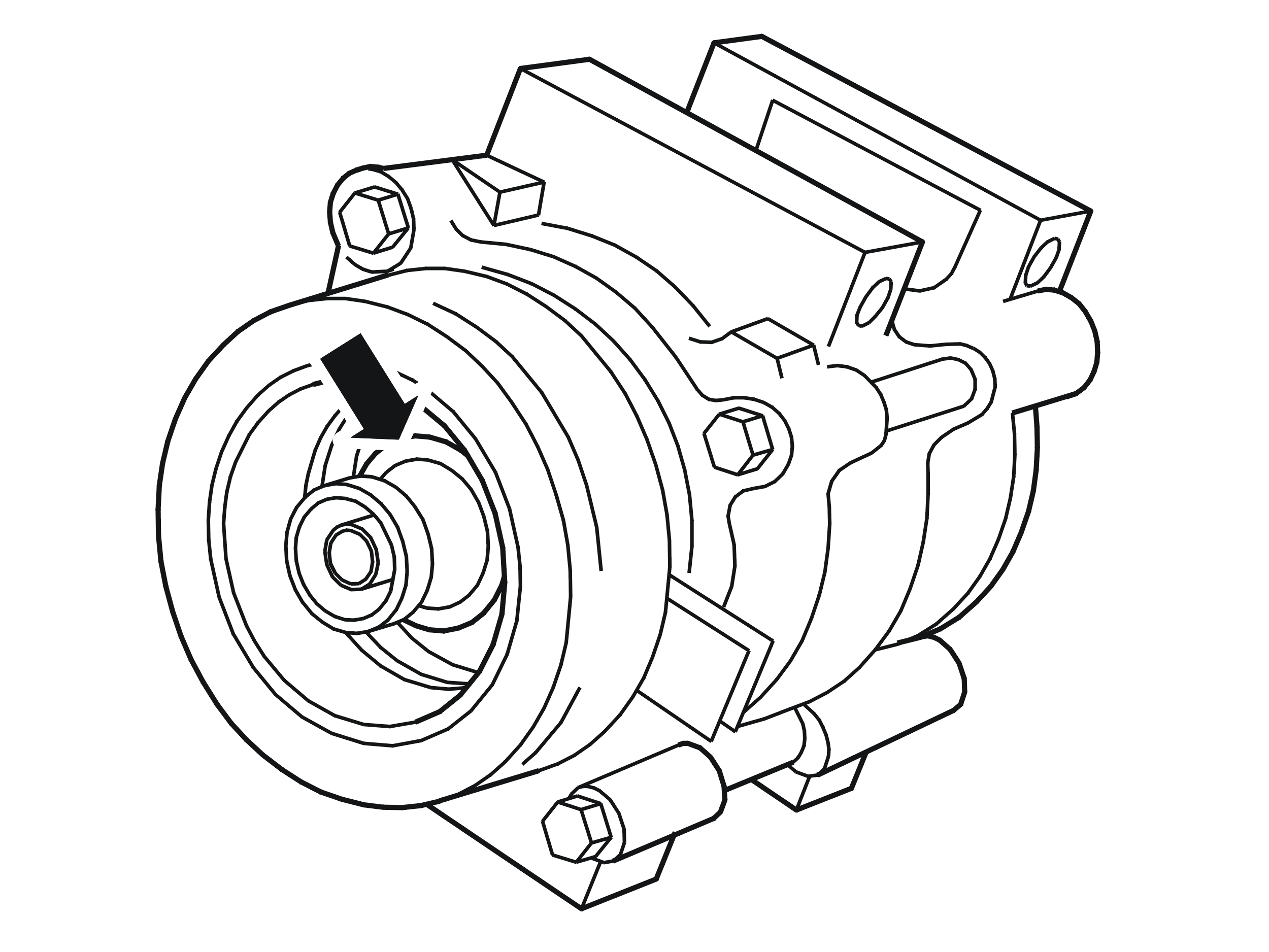

- стопорное кольцо.
Стяните шкив. Используйте 🔧 Съемник (шкив/муфта компрессора) и: 🔧 Насадка с кольцом (снятие шкива/муфты компрессора).
Снятие соленоида и его кабеля
Примечание: Заметьте положение кабеля соленоида по отношению к корпусу компрессора.
Снимите:
- кабель соленоида с крепления. Закреплено 1 винтом
- разъем с верхней части компрессора
- стопорное кольцо соленоида. См. иллюстрацию
- соленоид.
Установка
Установка соленоида и его кабеля
Установите:
- кабель и 1 винт крепления держателя
- соленоид
- стопорное кольцо.
Установка шкива, стопорного кольца и диска сцепления
Установите новый шкив. Используйте 🔧 Съемник (шкив/муфта компрессора) и: 🔧 Насадка с кольцом (установка шкива/муфты компрессора).
Примечание: Установите инструменты за креплениями компрессора.
Установите:
- стопорное кольцо
- диск сцепления. Используйте 🔧 Упор (вкл. в 9995602/ЗАМЕНА сальника компрессора кондиционера) и затяните винты. См.: Åtdragningsmoment.
Проверка
Проверьте зазор между поворотным столом и шкивом. Используйте щуп.Зазор должен быть 0,4 - 0,8 мм по всей окружности. Допускается максимальный зазор 0,9 мм.Замените прокладки, если зазор выходит за указанные значения.
Завершение
Установка компонентов
Установите:
- ремень привода вспомогательных агрегатов на компрессоре системы кондиционирования. См. Механизм натяжения ремня привода вспомогательного оборудования
- правую облицовку крыла, используя 5 винтов и пластмассовую гайку
- правое переднее колесо.
- щиток под автомобилем при помощи 7 винтов. Смотрите иллюстрацию.
