Электродвигатель заслонки, температура, замена (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

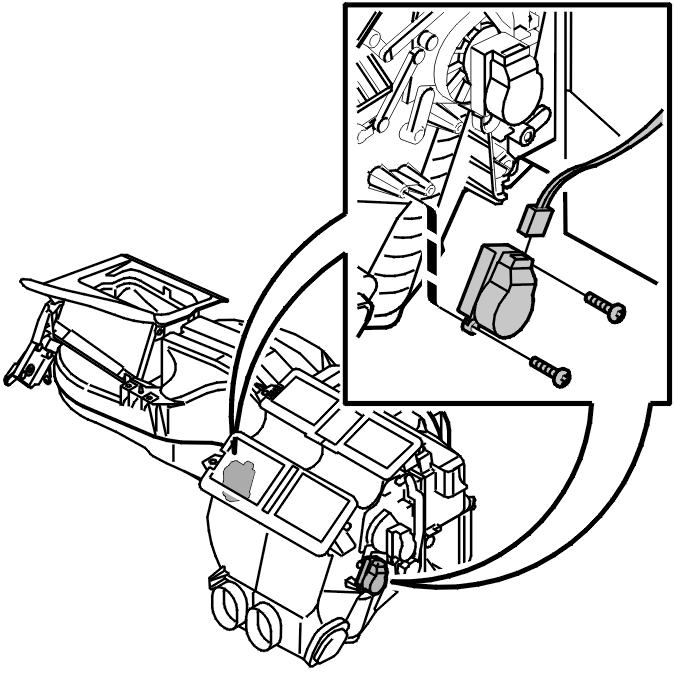

Снятие электродвигателя заслонки регулировки температуры со стороны пассажира

Снимите:

• бардачок. См.Бардачок, замена
• винты
• электродвигатель
• выключатель.

Установка электродвигателя заслонки регулировки температуры со стороны пассажира

Расположите электродвигатель.Поверните вал на электродвигателе так, чтобы электродвигатель можно было установить.

Установите:

• винты
• выключатель.

Проведите саморегулировку крайних положений серводвигателя заслонки. Это производится через связь VIDA.Установите бардачок. См.Бардачок, замена.

Снятие электродвигателя заслонки регулировки температуры со стороны водителя

Снимите:

• звукоизоляционную панель. См.Звукоизоляционная панель, замена
• выключатель с электродвигателя заслонки.

Ослабьте винты.Слегка выдвиньте электродвигатель заслонки.Поместите конец отвертки между рычагами на управлении рычага. Отожмите рычаги от шаровой опоры на рычаге электродвигателя заслонки.Снимите электродвигатель заслонки.

Установка электродвигателя заслонки регулировки температуры со стороны водителя

Расположите электродвигатель заслонки.Установите рычаг механизма на шаровую опору на рычаге электродвигателя заслонки.Вставьте конец отвертки сзади рычага на механизме и конец, например, круглогубцев сзади рычага на электродвигателе заслонки. Вдавите шаровую опору на место на механизме.Расположите электродвигатель заслонки. Затяните винты.

Установите:

• выключатель
• звукоизоляционную панель. См.Звукоизоляционная панель, замена.

Проведите саморегулировку крайних положений серводвигателя заслонки. Это производится через связь VIDA.
