Электродвигатель вентилятора обдува в салоне (2004, 2005)

Важная информация и снятие компонентов

Осторожно: Не прикасайтесь к колесу вентилятора электродвигателя вентилятора обдува. Это необходимо, чтобы не повредить лопасти вентилятора, что может привести к неустойчивости колеса вентилятора.

Примечание: Не ставьте электродвигатель вентилятора на колесо вентилятора.

Снимите:

• панель приборов согласно Приборная панель.

• датчик качества воздуха
• разъем модуля электродвигателя заслонки (DMM), рециркуляция
• модуль электродвигателя заслонки (DMM), рециркуляция. См.: Ställdon recirkulation

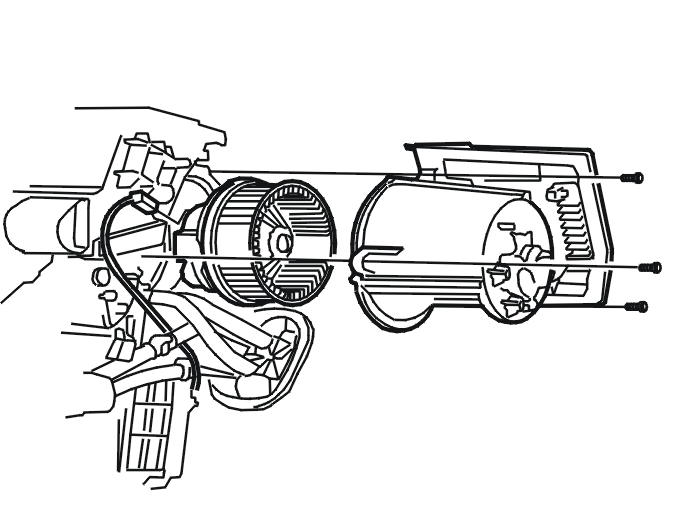

• 3 винта крышки заслонки распределения воздуха. См. иллюстрацию
• крышку заслонки распределения воздуха.

Снятие электродвигателя вентилятора обдува

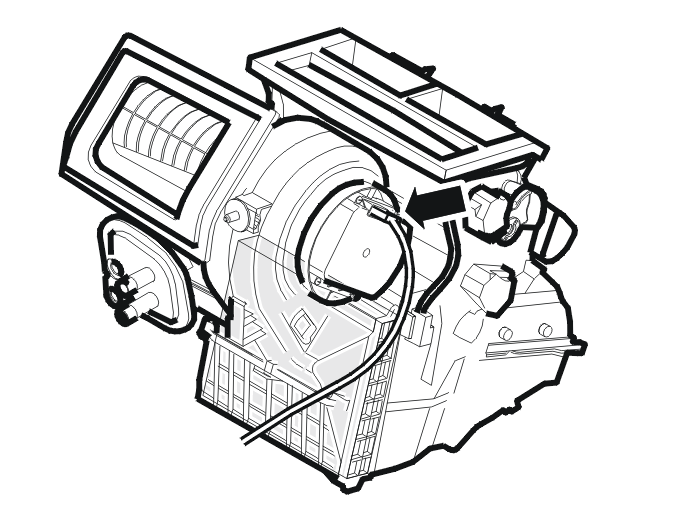

Надавите на защелку на разъеме электродвигателя вентилятора и вытяните прямо.

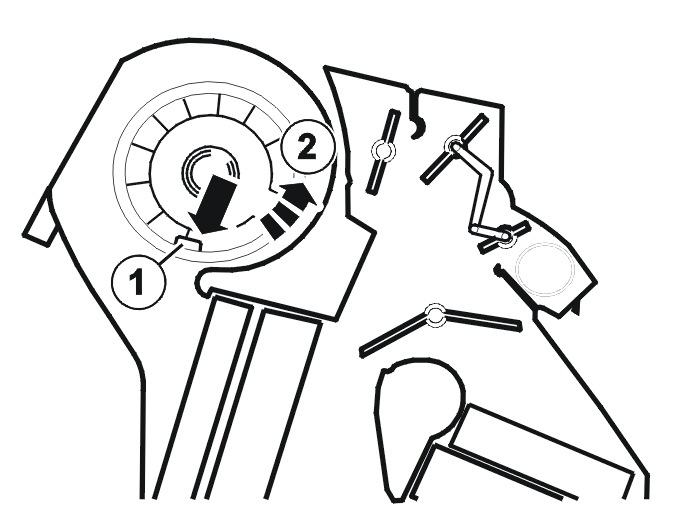

Нажмите кнопку запирания (1).Поверните электродвигатель вентилятора против часовой стрелки до крайнего положения (2).

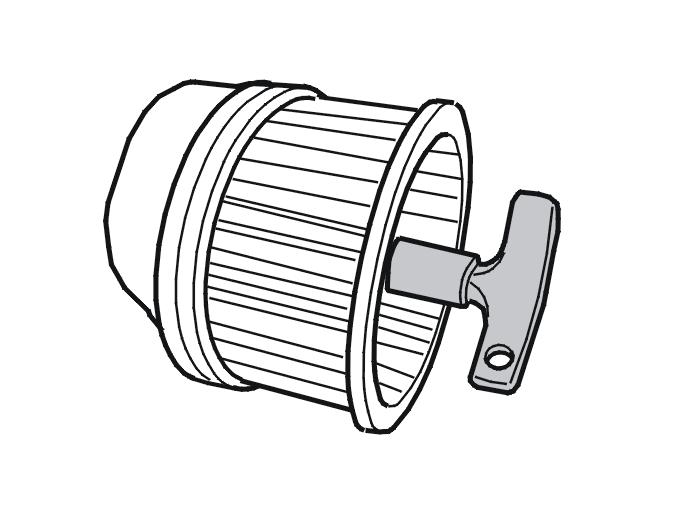

Снимите электродвигатель вентилятора на стороне пассажира. Используйте: 🔧 T9997115,.

Установка электродвигателя вентилятора обдува

Поместите электродвигатель вентилятора в правильное положение для установки. Используйте: 🔧 T9997115,.

Примечание: Поверните электродвигатель вентилятора в положение для установки.

Вставьте электродвигатель вентилятора со стороны водителя. Поверните по часовой стрелке до крайнего положения.Подсоедините разъем.

Установите:

• крышку заслонки распределения воздуха при помощи 3 винтов. Затяните
• модуль электродвигателя заслонки (DMM), рециркуляция. См.: Ställdon recirkulation
• разъем модуля электродвигателя заслонки (DMM), рециркуляция
• датчик качества воздуха.

Проверка электродвигателя вентилятора

Установите приборную панель. См. Приборная панель.

Проверьте работу электродвигателя вентилятора.
