Электродвигатель централизованного запирания, закрепление

Описание закрепления электродвигателя централизованного запирания, передние и задние двери

Если электродвигатель заменяется, следует снимать весь внутренний замок.

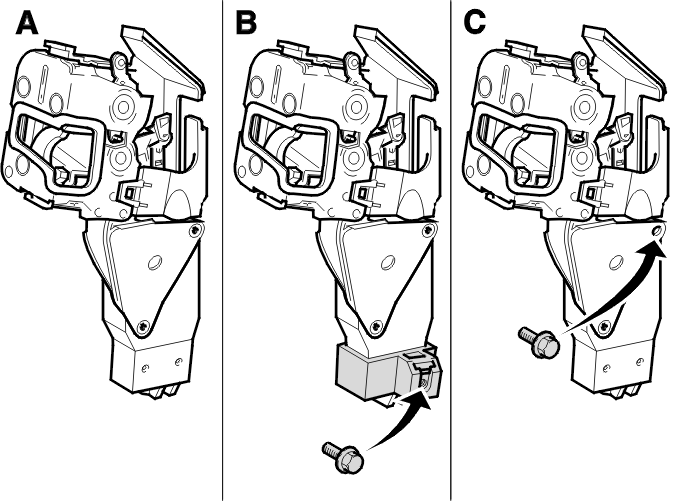

Примечание: Чтобы узнать, какая вариант применим, сравните с иллюстрациями!

Вариант А: без дополнительного закрепления электродвигателя.Вариант В (номер шасси -942619): с середины 1999 г. и позднее, кронштейн устанавливается в передней части электродвигателя. Кронштейн закрепляется в панели двери.Вариант С (номер шасси 942620-): электродвигатель закрепляется при помощи винта в панели двери.

Снятие/установка электродвигателя централизованного запирания

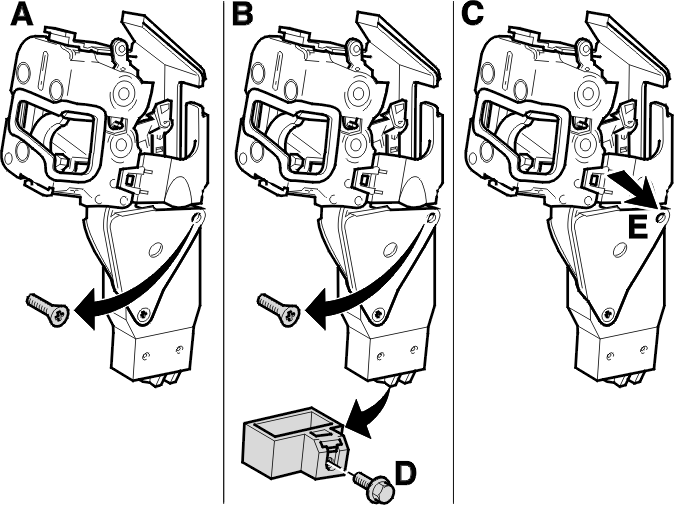

Если снимается весь замок, кронштейн (D) на панели двери (если установлен) следует снимать первым.После замены электродвигателя верхний винт (Е) не следует устанавливать в варианте (С).Установите согласно описанию в VIDA. Опору необходимо закреплять последней.

Примечание: При замене двери новой конструкции следует выполнять следующее.

При установке новой двери кронштейн не используется для варианта (В). При использовании вариантов (А) и (В) верхний винт на электродвигателе следует снять.Установите новый винт в (Е) при закреплении.
