Электродвигатель централизованного запирания или выключатели, передние двери

Снятие изоляции двери

Снимите:

• панель передней двери. Смотрите раздел Передняя дверь
• самоприклеивающуюся наклейку (А)
• громкоговоритель. Осторожно отведите облицовку панели внутрь
• 2 винта, снимите опору SIPS (Система защиты при боковом ударе) и блок SIPS (Система защиты при боковом ударе) (если применимо).

Снятие направляющих окон

• Вытяните резиновое уплотнение из направляющей
• Выверните винт (А)
• Снимите зажим кабеля с направляющей. Снимите направляющую.

Установите:
В обратном порядке. См. Установка направляющих окон.

Внутренний узел замка, спереди, замените

Снимите узел замка двери водителя:

• Выверните 2 винта (А) из ручки
• Вдавите выступ (В) изнутри. Подвиньте направляющую вперед
• Снимите кронштейн (С)
• Выньте обе соединительные тяги из зажимов
• Снимите крепление (F) с электродвигателя/опоры, если установлено
• Выверните 3 винта с внутренним шестигранником. Вдавите замок
• Отсоедините разъем от блока
• Снимите соединительную тягу (D) кнопки запирания и соединительную тягу (Е) с замка. Снимите замок полностью.

Установите:
в обратном порядке. См. спереди, установка.

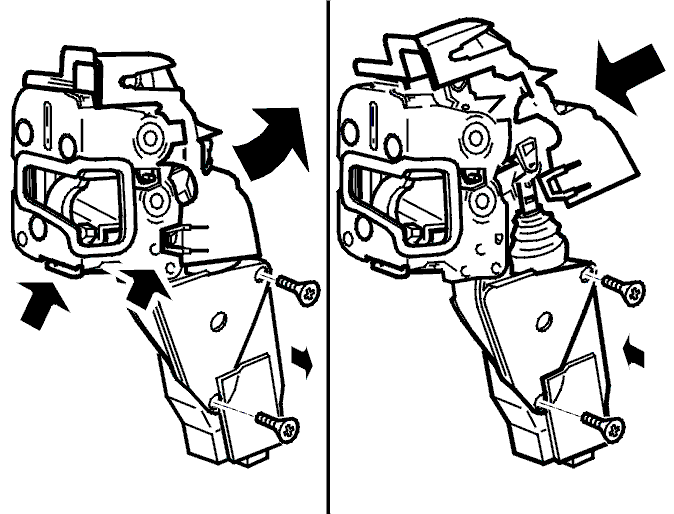

Электродвигатель централизованного запирания или выключатели, передняя дверь, замена

Снимите:

• блок из пенорезины
• вдавите выступы. Снимите защитную крышку вращательным движением
• винты
• поверните и снимите электродвигатель или блок выключателя.

Установите:

• электродвигатель или блок выключателя и винты
• защитную крышку и блок из пенорезины.

Внутренний узел замка, спереди, установка

Важная информация: Убедитесь, что крюк для установки в замке находится в верхнем положении

• Замените соединительную тягу (D) кнопки запирания и соединительную тягу (Е)
• Расположите и закрепите замок, используя 3 винта с внутренним шестигранником. Затяните до 6 Н·м
• Установите крепление (F), если применимо
• Вдавите обе соединительные тяги ручки на место в зажимы
• Замените направляющую. Установите ручку при помощи двух винтов (А)
• Замените кронштейн (С).

Проверьте функционирование замка и внутренней ручки.

Примечание: Проверьте функционирование ручки. Если необходимо, отрегулируйте соединительную тягу при помощи блока регулировки на тяге.

Установка направляющих окон

• Вставьте направляющую окна в направляющую двери
• Замените винт (А). Затяните до 10 Н·м
• Вдавите резиновый элемент на место в направляющей окна
• Закрепите жгут проводов микропереключателя в кабельном зажиме
• Установите опору SIPS (Система защиты при боковом ударе) и блок SIPS (Система защиты при боковом ударе) (если применимо)
• Осторожно установите на место фольгу двери
• Установите заново панель передней двери в обратном порядке. Смотрите раздел Передняя дверь.
