Электродвигатель, регулировка спинки сиденья, замена

Частично снимите обивку спинки сиденья

Выньте сиденье из автомобиля согласно VIDA

Примечание: Поместите сиденье на рабочий стол. Используйте ткань, чтобы предотвратить повреждение боковой стороны.

Снимите:

• боковую ручку (1), повернув ручку как можно дальше против часовой стрелки, приложите некоторое усилие и стяните ручку, одновременно поворачивая против часовой стрелки
• кольцо
• подлокотник (если применимо), вытянув стопорное кольцо.

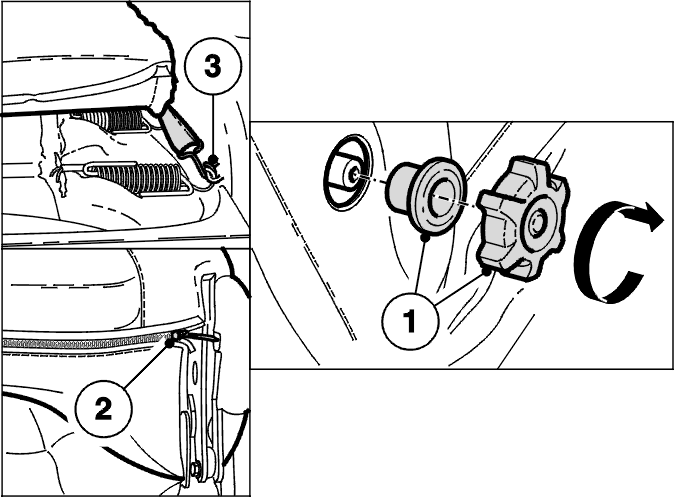

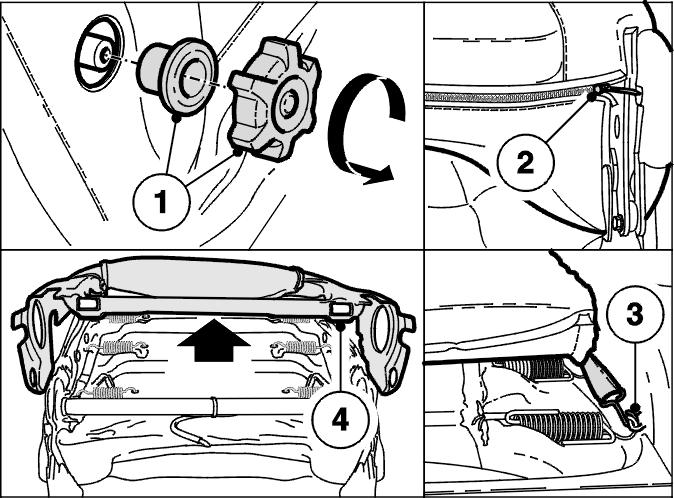

Сложите спинку сиденья вперед. Расстегните (2) нижнюю молнию обивки.Зацепите обивку на обратной стороне пластмассовой панели.Поднимите обивку на половину высоты спинки сиденья. Ослабьте две пружины (3) в середине.Поднимите пластмассовую раму (4) со спинки сиденья. Оставьте пластмассовую раму лежать на спинке сиденья.

Снимите электродвигатель

Положите сиденье набок.

Примечание: Запишите, как проложен жгут проводов.

Отсоедините разъем.

Снимите:

• проводку с рамы
• ленточный хомут на разъеме. Проложите проводку к электродвигателю
• ленточный хомут с рамы.

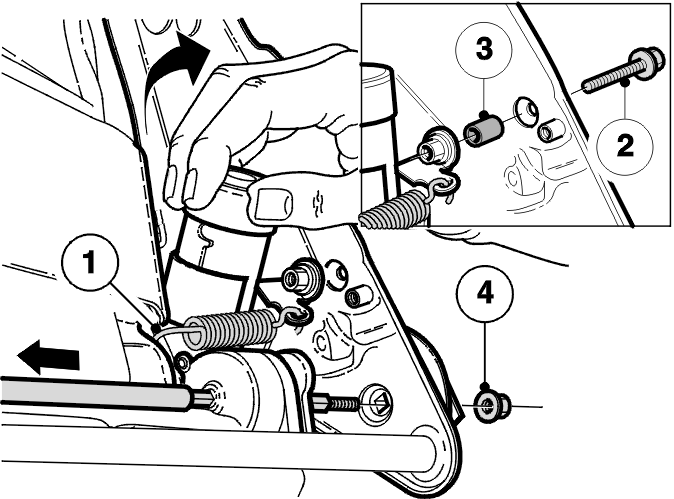

Зацепите пружину (1) к нижней стороне. Поставьте сиденье торцом.

Снимите:

• болт (2) электродвигателя с рамы (обратите внимание на распорку (3))
• гайку (4) с вала на боковой стороне электродвигателя.

Вытяните вал в сторону. Полностью снимите электродвигатель.Снимите пружину (1) с электродвигателя.

Установка электродвигателя

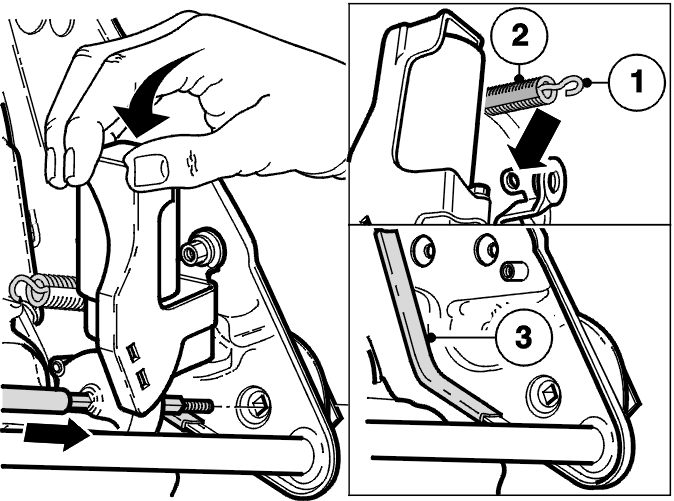

Переставьте пружину (1) на новый электродвигатель. Намотайте защитную липкую ленту (2) на пружину, чтобы защитить электродвигатель.Если он еще не установлен, прикрепите защитный молдинг (3) на длину 115 мм. Смотрите иллюстрацию.Вставьте электродвигатель на вал так, чтобы он располагался как можно ближе к своему конечному положению.Проложите проводку сквозь нижнюю сторону рамы. Вдавите разъем в раму. Расположите разъем.Установите проводку. Используйте ленточный хомут, чтобы закрепить проводку.Закрепите разъем, который был отсоединен, при помощи ленточного хомута. Прикрепите жгут проводов к раме.

Установка вала и электродвигателя

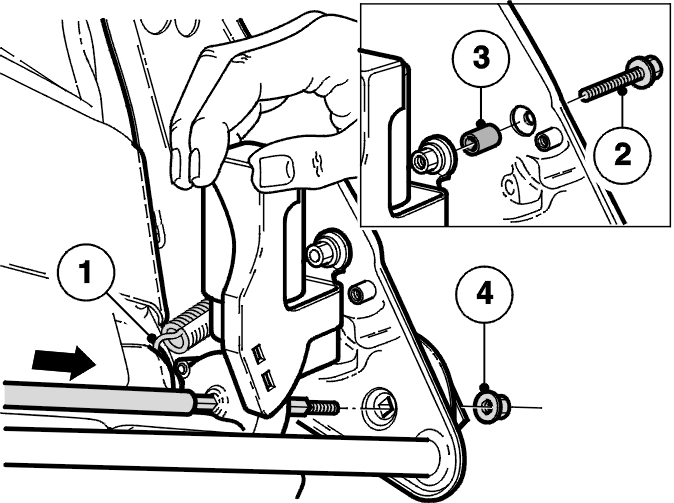

Установите вал (используйте электродвигатель, чтобы немного повернуть вал, если это необходимо). Расположите электродвигатель. Установите распорку (3) и новый зажимной болт. Установите гайку (4) на валу.Затяните крепления до 10 Н·м.Зацепите пружину (1) от электродвигателя в необходимое положение.

Подгонка пластмассовой рамы (применимо к старой конструкции)

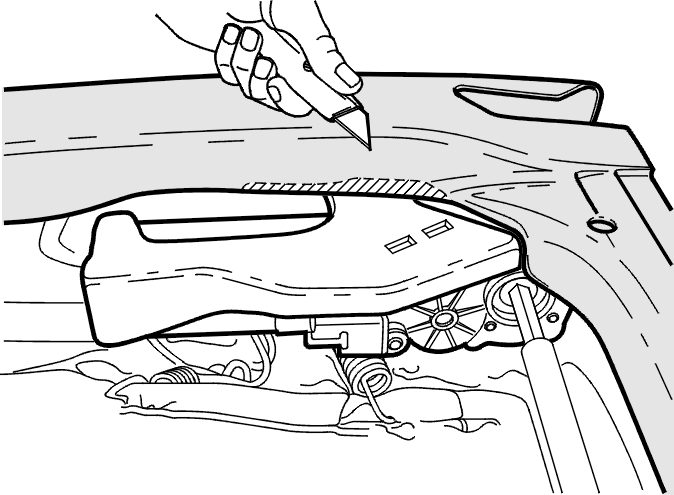

Поместите пластмассовую раму поверх рамы на обратной стороне. Пометьте часть, которая будет удаляться (1), как показано на иллюстрации.Отрежьте заштрихованную часть ножом. Проверьте, открыта ли пластмассовая рама. Откорректируйте должным образом.Вдавите пластмассовую раму на место.

Присоединение обивки

Сдвиньте обивку вниз. Зацепите две центральные пружины (3) на место.Сдвиньте обивку еще ниже. Натяните обивку на обратную сторону пластмассовой панели.Натяните обивку в необходимое положение на обратной стороне. Закройте молнию (2).Установите боковую ручку (1). Расположите кольцо. Поверните ручку по часовой стрелке как можно дальше, пока не почувствуется сопротивление. Теперь потяните ручку наружу (легкое давление), одновременно поворачивая ее дальше по часовой стрелке.Если применимо, установите подлокотник. Вдавите стопорное кольцо.Установите сиденье в автомобиле согласно VIDA.Проверьте функционирование.
