Электродвигатель, подушка, замена (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

Снимите:

• провод аккумулятора. См.Заметьте при отсоединении/подсоединении провода аккумулятора
• переднее сиденье. См.Обивка, спинка сиденья, замена.

Подсказка: Используйте механизм регулировки угла наклона сиденья и наклоните спинку сиденья вперед полностью. Затем переверните сиденье вверх дном, чтобы было легче получить доступ к электродвигателю.

В этот метод включены методы для:

• заднего электродвигателя. См.подушка, замена
• переднего электродвигателя. См.подушка, замена.

Снятие заднего электродвигателя подушки сиденья

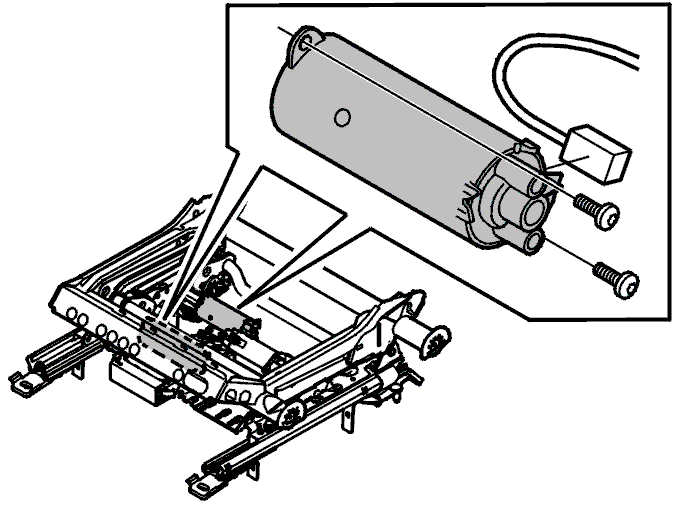

Снимите:

• разъем
• 2 винта
• электродвигатель. Осторожно вытяните прямо.

Установка заднего электродвигателя подушки сиденья

Примечание: Моменты затяжки см. в Момент затяжки.

Установите электродвигатель.

Примечание: Не повредите вал.

Установите:

• 2 винта M5. Затяните
• разъем
• переднее сиденье. См.Обивка, спинка сиденья, замена
• провод аккумулятора. См.Заметьте при отсоединении/подсоединении провода аккумулятора.

Снятие переднего электродвигателя подушки сиденья

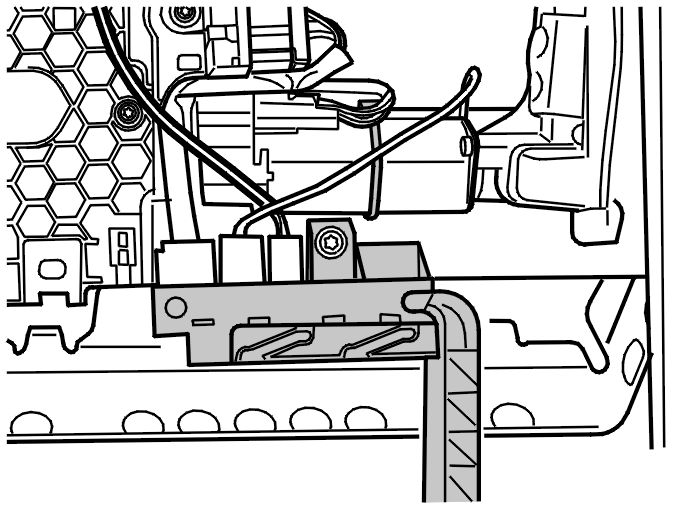

Снимите:

• 6 разъемов
• 1 винт кронштейна соединения.

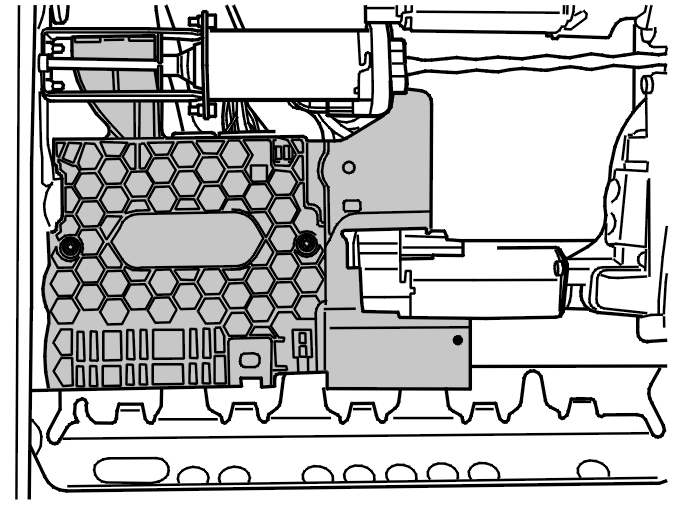

Снимите пластмассовый зажим вокруг электродвигателя.Снимите пластмассовую пластину около электродвигателя.

Примечание: Пластмассовая пластина жестко закреплена, поэтому требуется значительное усилие, чтобы ее снять.

Подсказка: Возьмитесь за центр пластмассовой пластины и вытяните ее прямо из сиденья, чтобы она согнулась. Затем выньте пластину.

Снимите:

• 2 винта
• электродвигатель. Осторожно вытяните прямо.

Установка переднего электродвигателя подушки сиденья

Примечание: Моменты затяжки см. в Момент затяжки.

Установите электродвигатель.

Примечание: Не повредите вал.

Установите:

• 2 винта M5
• пластмассовую пластину.

Подсказка: Начните с зацепления крюка за направляющую сиденья.

Примечание: Для сгибания пластмассовой пластины в нужное положение необходимо значительное усилие.

Установите:

• 6 разъемов
• винт кронштейна соединения.

Примечание: Убедитесь, что все разъемы целы и правильно подсоединены.

Установите:

• переднее сиденье. См.Обивка, спинка сиденья, замена
• провод аккумулятора. См.Заметьте при отсоединении/подсоединении провода аккумулятора.
