Электродвигатель, подушка спинки сиденья, замена (1999, 2000)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

Снимите провод аккумулятора. См. Заметьте при отсоединении / подсоединении провода аккумулятора.

Снятие электродвигателя подушки спинки сиденья

Снимите:

• переднее сиденье. См. Обивка, спинка сиденья, замена

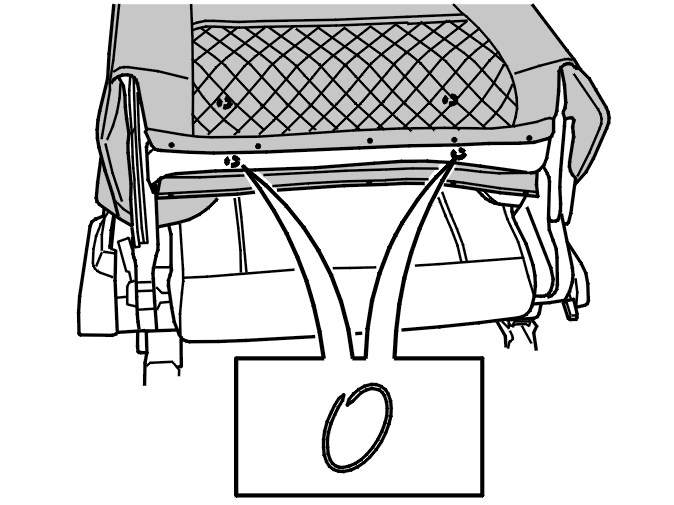

• 5 серповидных зажимов.

• 4 серповидных зажима.

Снимите обивку до первого поперечного канала. Есть два серповидных зажима на каждом продольном канале.

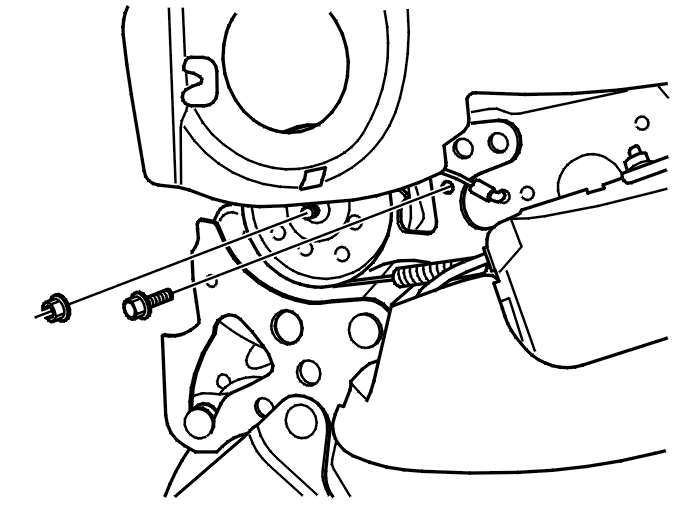

Снимите:

• 1 винт вала
• 1 гайку электродвигателя.

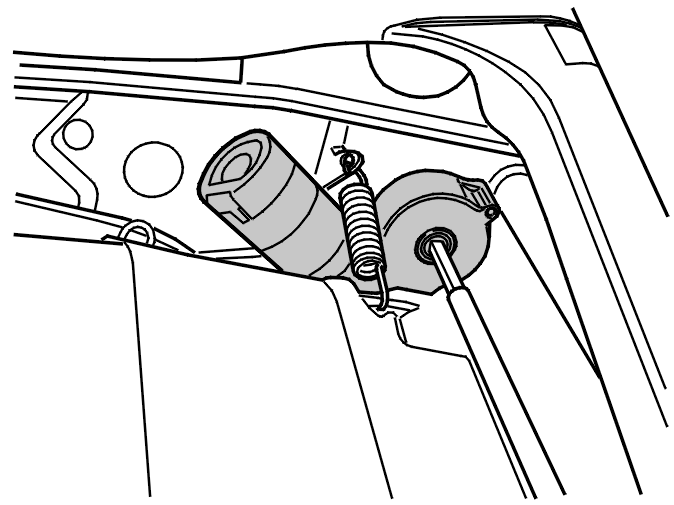

Вытяните вал, так чтобы электродвигатель освободился.

Снимите:

• пружину между подушкой и электродвигателем
• 3 ленточных хомута
• разъем под сиденьем.

Потяните вверх обивку на подушке спинки сиденья.Будьте осторожны в обращении с пластмассовой рамой.

Подсказка: Заметьте прокладку проводки для облегчения установки заново.

Установите электродвигатель подушки спинки сиденья

Примечание: Моменты затяжки см. в Момент затяжки.

Установите:

• электродвигатель. Вдавите вал в электродвигатель, чтобы закрепить его
• 1 винт M6 электродвигателя. Затяните
• 1 винт M6 вала. Затяните
• пружину.

Проложите проводку.Подсоедините разъем.Натяните вниз обивку.

Установите:

• 4 серповидных зажима. Используйте специальный инструмент 🔧 KRAMPTÅNG (FÖR KLÄDSLAR)
• 3 ленточных хомута
• 5 серповидных зажимов. Используйте специальный инструмент 🔧 KRAMPTÅNG (FÖR KLÄDSLAR)
• переднее сиденье. См. Обивка, спинка сиденья, замена.
