Электродвигатель обогревателя охлаждающей жидкости (2006, 2007)

Снятие компонентов

Снимите центральную консоль. См.: Golvkonsol Golvkonsol.

Снятие электрического подогревателя

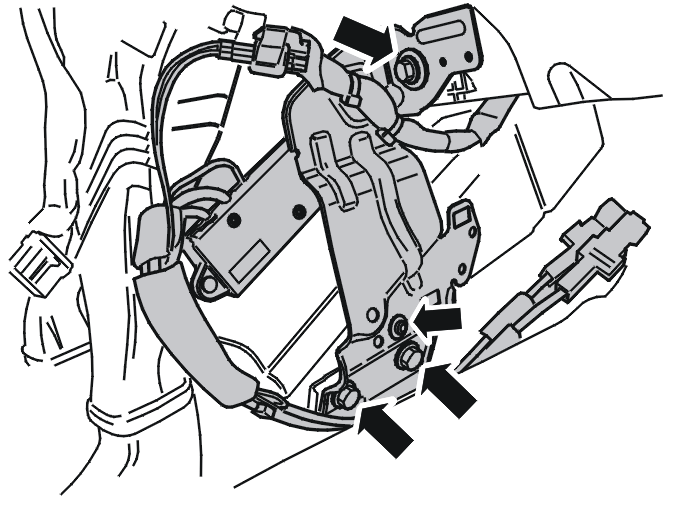

Снимите:

• жгут проводов с крепежного кронштейна. Закреплено 2 зажимами
• 4 винта. Снимите правый крепежный кронштейн
• 2 зажима жгута проводов
• 3 разъема.

Внимание: Не выполняйте работ на электрическом подогревателе, пока нагревательный элемент не остынет до окружающей температуры.

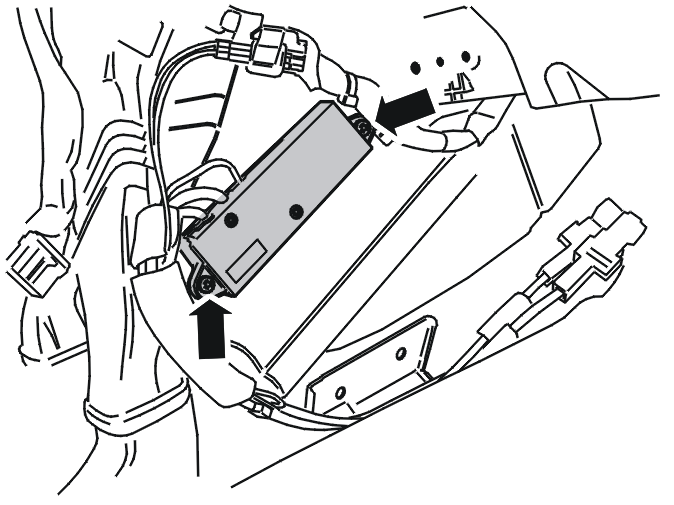

Выверните 2 винта.Вытяните подогреватель.

Установка электрического подогревателя

Установите подогреватель. Убедитесь, что он расположен горизонтально и входит в направляющие штифты на обратной стороне.

Установите:

• 2 винта. Затяните
• 2 зажима жгута проводов
• 3 разъема
• жгут проводов на крепежном кронштейне при помощи 2 зажимов
• правый крепежный кронштейн при помощи 4 винтов (3 из которых M8). Затяните.

Установка компонентов

Установите центральную консоль. См.: Golvkonsol Golvkonsol.

Проверка функционирования электрического подогревателя

Проверьте функционирование электрического подогревателя. Сначала прочитайте приведенную ниже информацию и убедитесь, что для проверки функционирования обеспечены необходимые условия.

Электрический подогреватель состоит из 3 отдельных нагревательных элементов, собранных в корпусе. Подогреватель регулируется центральным электронным модулем (CEM) и регулировка зависит от следующих факторов:

• Электрический подогреватель активируется только при окружающей температуре ниже 10 °C
• Когда температура охлаждающей жидкости достигает 70 °C, подогреватель отсоединяется. Впоследствии он активируется только, когда температура охлаждающей жидкости падает ниже 60 °C
• Электрический подогреватель активируется в зависимости от мощности генератора.

См. также VIDA, Конструкция и функционирование.
