Электрическое контактное гнездо, грузовое отделение

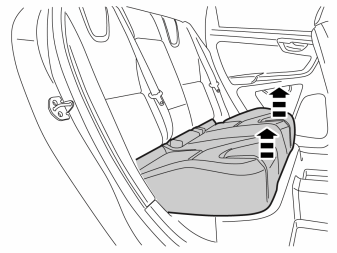

• Снимите подушку сиденья, потянув ее вверх за передний край с обеих сторон. Она крепится двумя держателями с нижней стороны.

• Сложите вперёд правую спинку.

• Снимите левую боковую подушку, потянув верхний край назад до тех пор, пока не освободятся крючья (1). Затем потяните подушку слегка внутрь, чтобы освободить крюк (2), а затем потяните вверх до тех пор, пока установочный штифт (3) не отцепится от крепления на нижнем крае.

• Отсоедините панель задней стойки с нижнего края, приподняв нижний край до тех пор, пока не освободятся два зажима. Отогните нижний край панели и затем отцепите верхний край.

• Снимите панель верхней отделки, сначала потянув задний край вниз, чтобы освободить четыре зажима. Затем отцепите передний край.

• Снимите меньшую панель верхней отделки, потянув ее в поперечном направлении, чтобы освободить два крюка. Затем отцепите передний край панели.

• Уберите пол грузового отделения.

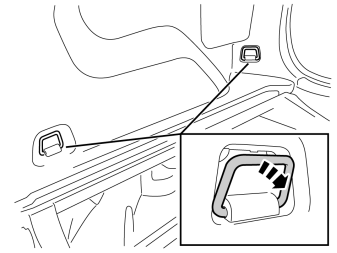

• Отогните две грузовые петельки на боковой панели.

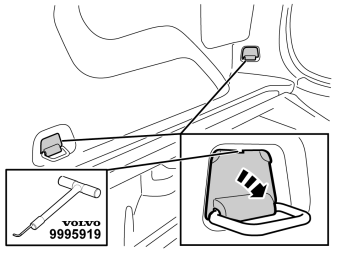

• Вставьте инструмент 99905919 в отверстия на верхнем крае крышки. Поверните инструмент и оттяните крышку.
• Выверните винты для грузовых петелек.

• Отдайте два винта на панели порога.

• Снимите панель порога, потянув ее прямо вверх, чтобы освободить шесть зажимов.

• Выверните винт (1).
• Снимите правую боковую панель, отсоединив и отогнув верхний край.

• Найдите выпуклость на обратной стороне панели.

• Измерьте и отметьте центр выпуклости с помощью чертилки.
• Предварительно просверлите, используя сверло диаметром Ø 3 мм (1/8").
• Высверлите отверстие. Используйте кольцевую пилу диаметром Ø 27 мм (1 1/16").

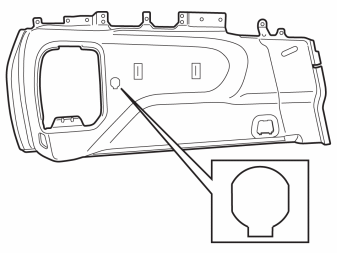

• Обточите отверстие круглым и квадратным напильником, как показано на иллюстрации.
• Удалите опилки.

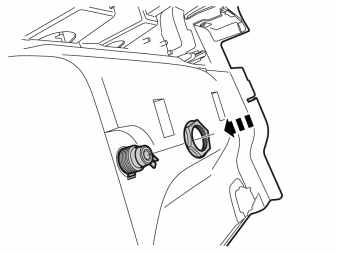

• Возьмите электрическое контактное гнездо из комплекта. Установите и затяните электрическое контактное гнездо, используя гайку с задней стороны.

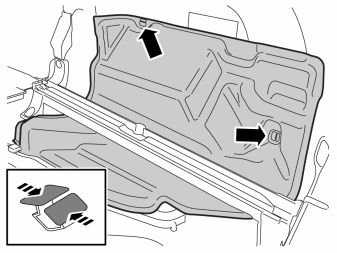

• Извлеките два зажима и отогните изоляцию в сторону.

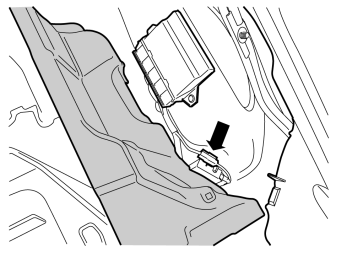

• Определите местоположение и отсоедините 2-штырьковый контактный разъём, который прикреплен пленкой к жгуту кабелей автомобиля.

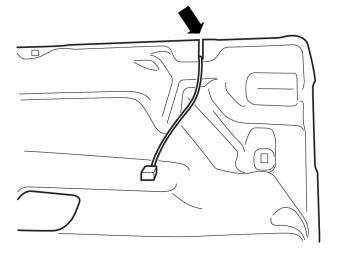

• Отогните изоляцию назад. Одновременно пропустите жгут кабелей через прорезь в верхнем крае изоляции.
• Установите на место зажимы.

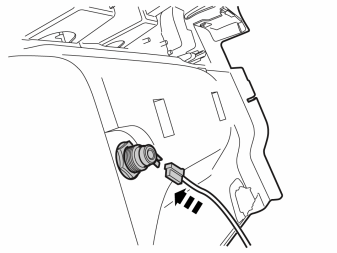

• Установите на место боковую панель. Одновременно присоедините жгут кабелей к контактному гнезду.
• Затяните винты для грузовых петелек до 24 Н-м (17,7 фунт-сила·фут).
• Установите крышки.

Установите на место:

• панели верхней отделки
• панель отделки порога
• люк в полу
• панель задней стойки
• боковую подушку.
• Установите на место подушку сиденья и спинку.
