Электрический охлаждающий вентилятор , вентилятор A/C, замена

A/C: Снятие вентилятора А/С

• Отсоедините соединитель.

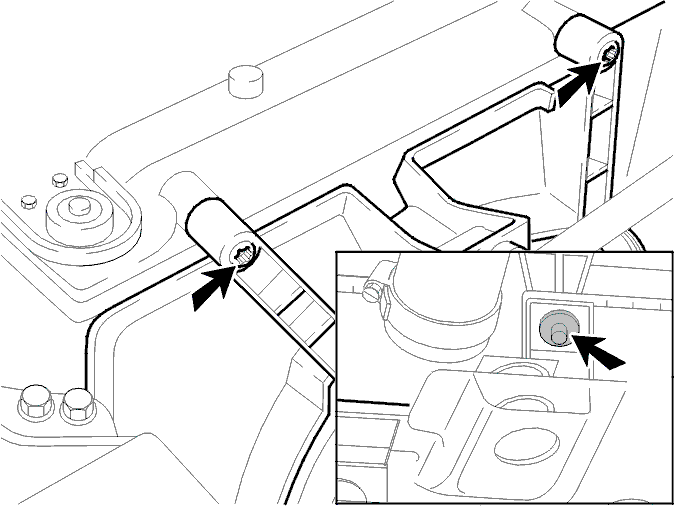

• Снимите 2 верхних винта:
• Ослабьте нижний болт.
• Снимите весь вентилятор.

Снятие электрического охлаждающего вентилятора.

• Автомобили с А/С: снимите вентилятор А/С, см. A/C: Снятие вентилятора А/С.

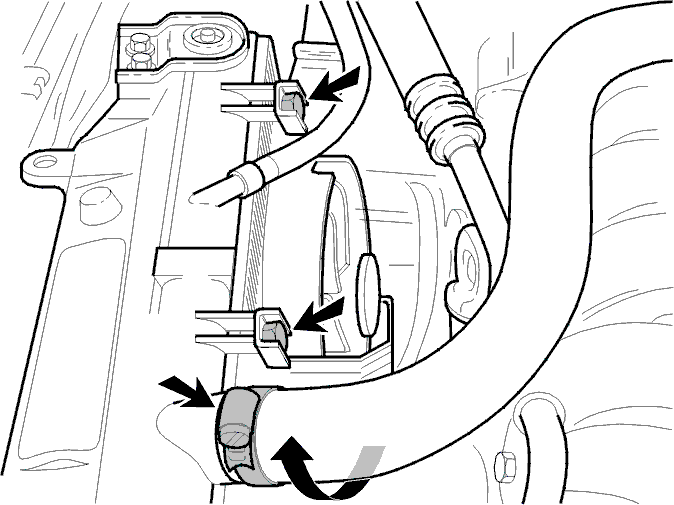

• Отсоедините соединитель.
• Снимите 2 верхних винта:
• Вытяните вентилятор из нижнего крепления и передвиньте назад в сторону блока двигателя.
• Снимите радиатор, см. Радиатор, замена.
• Снимите весь вентилятор.

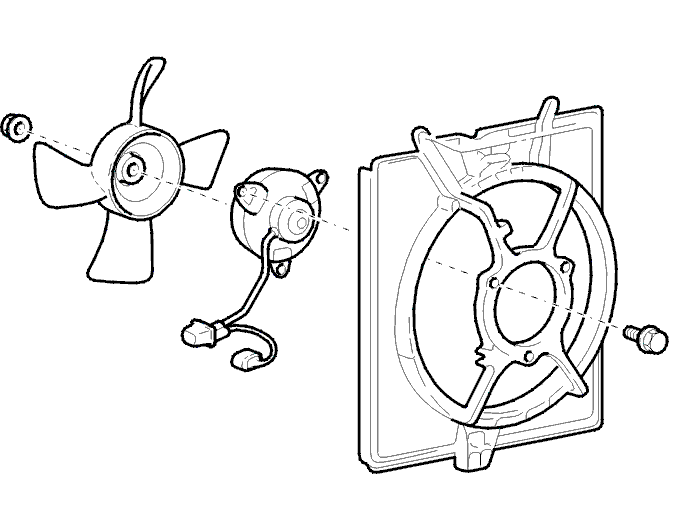

Снятие вентилятора и электродвигателя

вентилятор A/C

• Снимите центральную гайку.
• Снимите вентилятор и электродвигатель.

Вентилятор охлаждения с электроприводом

• Снимите зажимы и поднимите вентилятор.
• Отсоедините винты кабельного жгута.
• Удалите винты и поднимите электродвигатель вентилятора.

Установка вентилятора и электродвигателя

вентилятор A/C

• Установите электродвигатель и вентилятор
• Установите центральную гайку. Момент затяжки: 10 Нм.

Вентилятор охлаждения с электроприводом

• Установите электродвигатель вентилятора и затяните гайку до 7Нм.
• Снимите кабельный жгут и поднимите электродвигатель вентилятора.

Установка электрического охлаждающего вентилятора.

• Установите радиатор, см. Радиатор, замена.
• Залейте охлаждающую жидкость в соответствии с Система охлаждения, слив/заливка.
• Опустите электрический охлаждающий вентилятор на нижнее крепление и установите два верхних винта.
• Соедините соединитель.

A/C: Установка вентилятора А/С

• Установите вентилятор A/C и затяните два верхних винта. Момент затяжки: 10 Нм.
• Затяните нижний болт на момент затяжки 10 Нм.

Осторожно: Не сгибайте трубку А/С.
- Соедините соединитель.
