Электрический обогреватель двигателя, контакт в салоне, 4-цил./5-цил.

Относится ко всем моделям

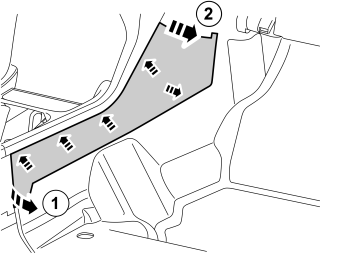

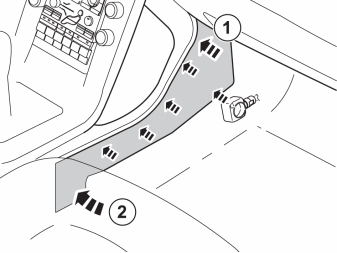

• Снимите правую боковую панель туннельной консоли, осторожно вынув ее, сначала за передний край. Боковая панель крепится пятью зажимами с внутренней стороны.

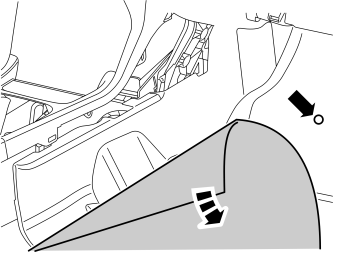

• Освободите правую сторону передней части туннельной консоли и отверстие для резиновой втулки в моторный отсек, отогнув коврик салона и изолирующий коврик под ним.

• Освободите передний винт в креплении для средней консоли.

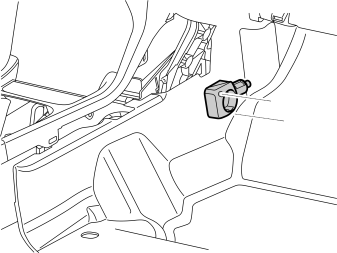

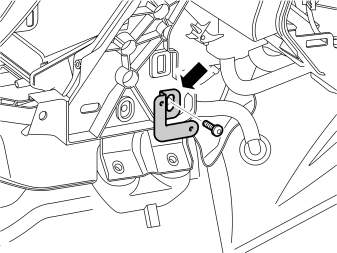

• Возьмите консоль для контакта в салоне из комплекта и затяните его с помощью ранее освобожденного винта.
• Направьте консоль так, чтобы она находилась прямо, и затяните винт с моментом 24 Нм.

• Отогните коврик назад к консоли.

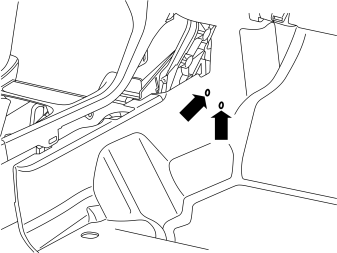

• Возьмите иглу для рисок и проткните отверстие в коврике прямо напротив двух отверстий в консоли.

• Возьмите контакт для салона и два винта из комплекта и затяните контакт для салона к консоли.

• Возьмите запорную втулку из комплекта и прижмите ее на контакт для салона. Следите за тем, чтобы запорная втулка была выдвинута как можно дальше на присоединении к контакту для салона.

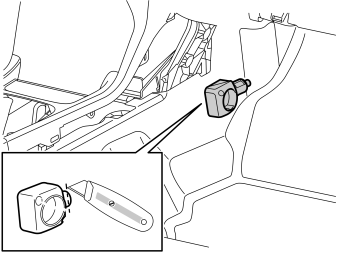

• Возьмите нож для резки кожи и сделайте разрез в коврике прямо перед запорной втулкой. Длина разреза должна быть равна диаметру запорной втулки.

Примечание: Проследите за тем, чтобы возможные провода и шланги под ковриком не повредились.

• Снимите контакт для салона с консоли и снова отогните коврик.

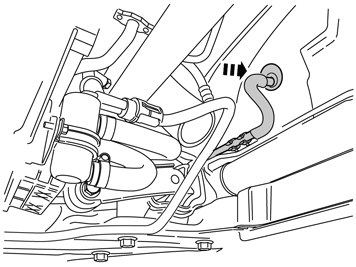

• Снимите резиновое уплотнение в стенке торпеды. Оно больше использоваться не будет.

Относится к 5-цил., дизель и двойной турбо

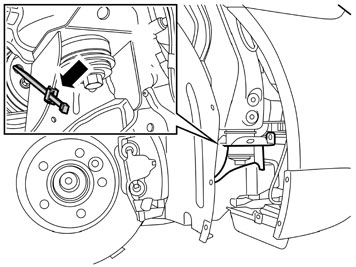

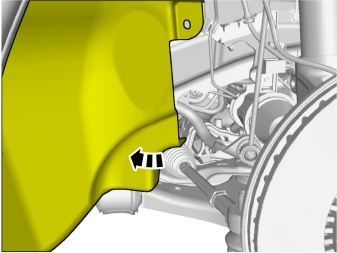

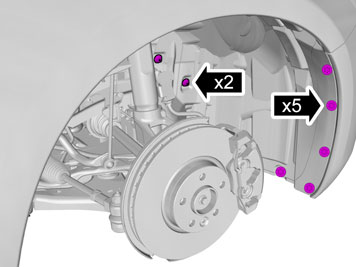

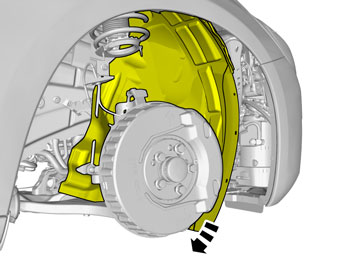

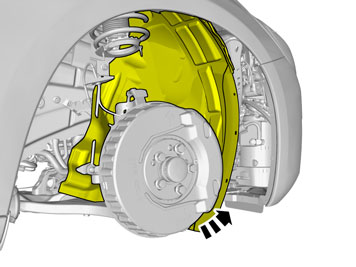

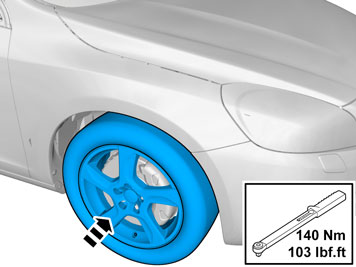

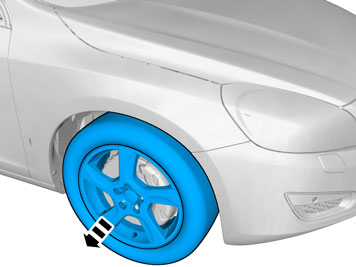

• Для удобства монтажа двух двойных зажимов и проводки в стенке торпедо, отогните и закрепите вверху край подкрыльника колесной ниши с правой стороны.

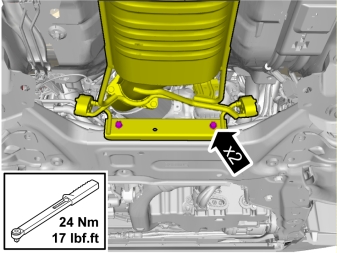

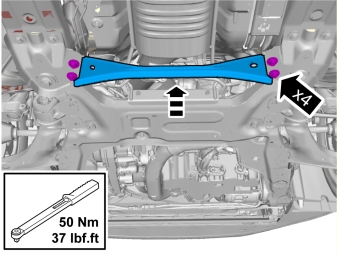

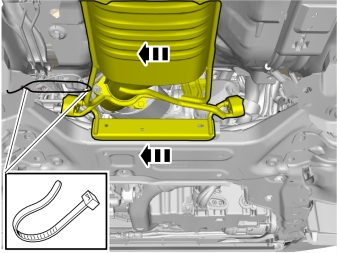

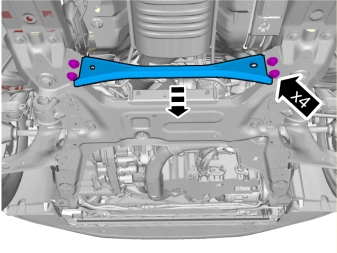

• Снимите штангу под катализатором.

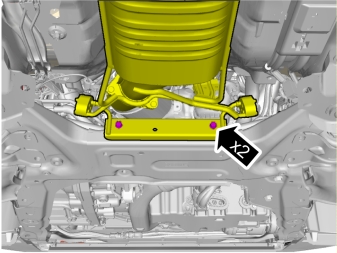

• Выверните винты из консоли катализатора.

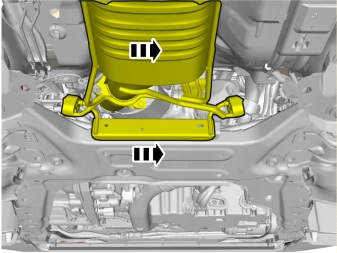

• Осторожно отведите катализатор влево до упора.
• Зафиксируйте катализатор с помощью хомута в отверстии для винта от снятой штанги и штангу катализатора.

Относится к 5-цил. с установленным обогревателем двигателя

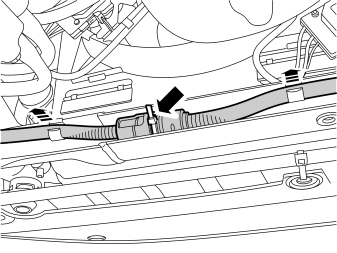

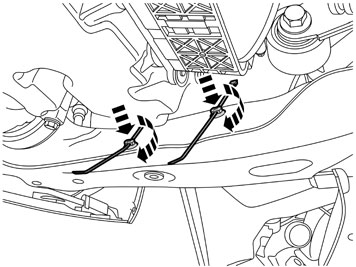

• Отрежьте ленточное крепление, удерживающее штепсельное соединение проводки в переднем крае вспомогательной рамки.

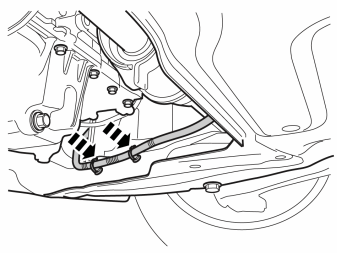

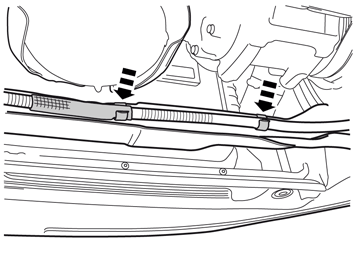

• Освободите проводку из двух зажимов во вспомогательной рамке.

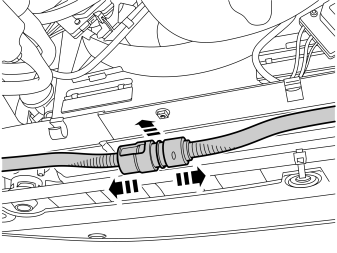

• Снимите запорную втулку и разъедините штепсельное соединение.

Относится к 5-цил.

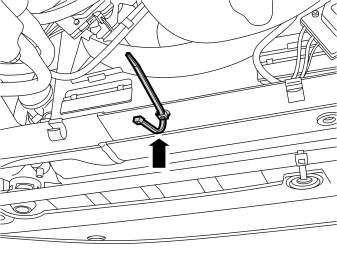

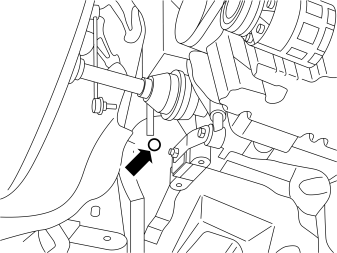

• Возьмите ленточное крепление, имеющее зажим, из комплекта и установите его во вспомогательную рамку.

• Смажьте уплотнительное кольцо круглого сечения на контакте для переднего гнезда, оба контакта на контакте разветвления и уплотнительное кольцо круглого сечения на штепсельном проводе контакта для салона с помощью низкотемпературной консистентной смазки, арт. № 1161427.

Примечание: Консистентная смазка не должна попасть на поверхности контактов.

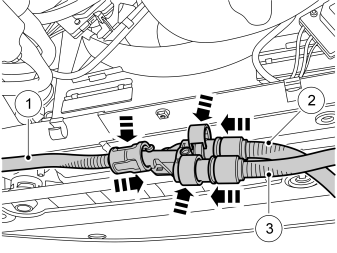

• Хорошо прижмите провода в контакт разветвления следующим образом:Провод (1) к переднему гнезду.Провод (2) к контакту для салона.Провод (3) к обогревателю.
• Возьмите запорные втулки из комплекта и установите их над штепсельными соединениями.

Иллюстрация A

Относится к 5-цил.

• Прижмите провода к обогревателю и переднему гнезду в их зажимы.

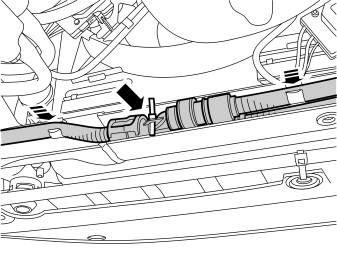

• Затяните контакт разветвления к вспомогательной рамке с помощью ленточного крепления в заднем отверстии в контакте разветвления.

Иллюстрация B

Относится к 5-цил. и двойному турбо

• Используйте полностью длину провода от переднего контакта и протяните распределительный контакт как можно дальше вправо. При необходимости переместите вправо зажимы на верхнем крае вспомогательной рамы.
• Введите контакт ответвления в пространство во вспомогательной рамке и закрепите контакт ответвления вокруг заднего провода с помощью ленточного зажима в отверстии в верхнем крае вспомогательной рамки.

Относится к 5-цил.

Иллюстрации A и B

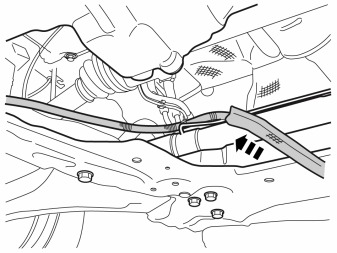

• Протяните провод к контакту для салона так же, как и провод к обогревателю до редуктора.

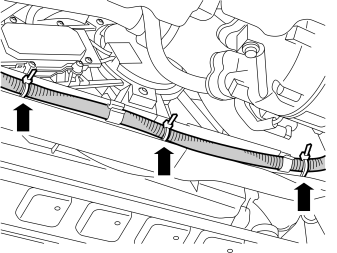

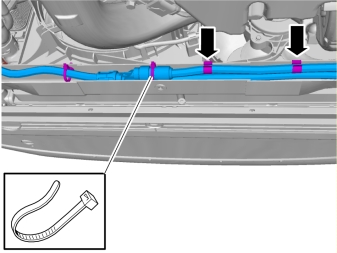

• Возьмите три ленточных крепления и закрепите провод у провода к обогревателю.

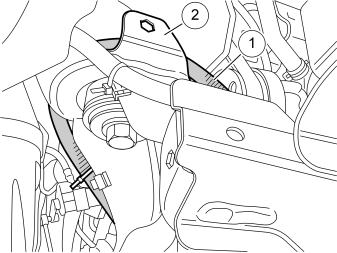

• Разместите провод (1) контакта для салона перед консолью (2) в переднем крае на правом переднем углу вспомогательной рамки (рис. В).

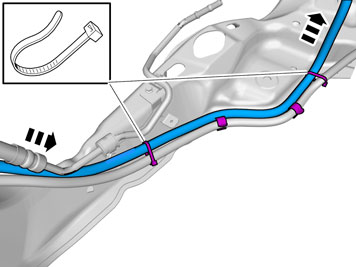

• Продолжайте протягивать провод вокруг правого переднего угла на вспомогательной рамке и зафиксируйте его у имеющегося провода с помощью ленточного крепления из комплекта.

Иллюстрации A и B

• Протяните провод дальше вдоль провода обогревателя двигателя вверх к гидроусилителю.
• Зажмите ленточными креплениями.

Примечание: Необходимо протянуть провод так, чтобы он не соприкасался с ременным шкивом или ремнем компрессора для кондиционирования воздуха.

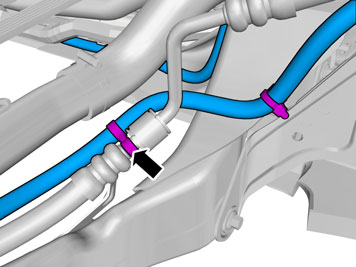

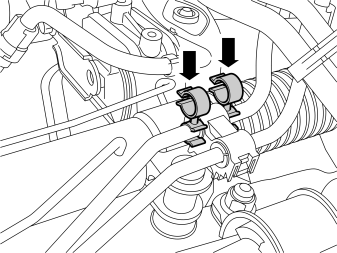

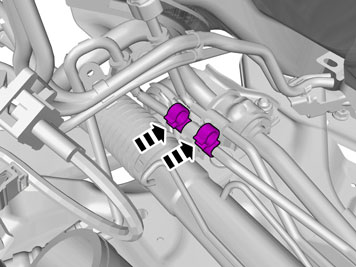

• Возьмите два двойных зажима из комплекта и прижмите их на переднем трубопроводе гидроусилителя. Зажимы должны находиться на каждой стороне держателя

Примечание: Не закрепляйте провод так, чтобы он непосредственно прилегал к трубопроводу тормозного привода, топливопроводу, трубопроводу кондиционера или трубопроводу гидроусилителя.

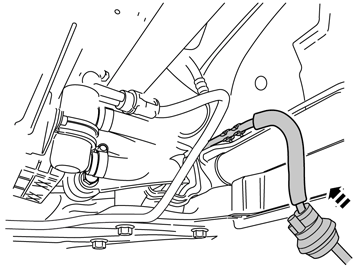

• Возьмите резиновую втулку и отрежьте верхнюю кромку самого большого резинового конуса.

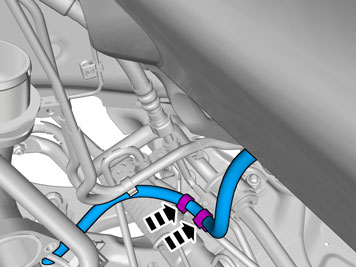

• Прижмите провод в два двойных зажима на трубопроводе гидроусилителя.

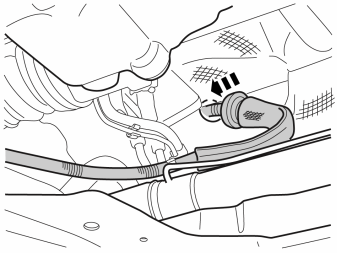

• Возьмите защиту для фары из комплекта и установите ее на провод контакта для салона. Протяните защиту для фары к двум двойным зажимам.
• Отрегулируйте длину защиты фары к отверстию под резиновую втулку и отрежьте избыток.

• Смажьте резиновую втулку низкотемпературной консистентной смазкой, арт. № 1161427, чтобы облегчить установку провода и резиновой втулки на место в отверстии в стенке торпеды.

Примечание: Консистентная смазка не должна попасть на поверхности контактов.

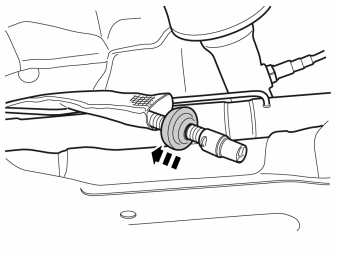

• Установите резиновую втулку на провод.
• Подгоните длину провода от резиновой втулки наружу в моторный отсек так, чтобы провод проходил правильно и не соприкасался с подвижными деталями в моторном отсеке. Вся избыточная длина скрывается под ковриком в салоне.

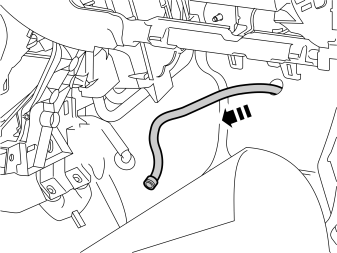

• Введите провод в пространство салона.
• Вдавите резиновую втулку в стенку торпеды.

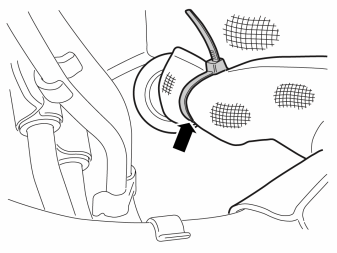

• Возьмите серое ленточное крепление из комплекта и затяните верхний конец защиты для фары к проводу.

Относится к 5-цил. с двойным турбо

Относится к 4-цил. и установленному обогревателю

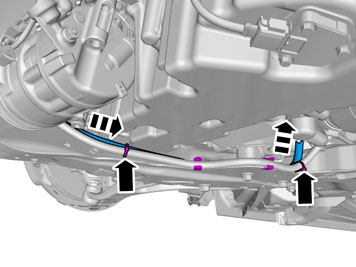

• Отсоедините провод от зажимов.

• Снимите запорную втулку и разъедините штепсельное соединение.

Относится к 4-цил.

• Возьмите ленточное крепление, имеющее зажим, из комплекта и установите его во вспомогательную рамку.

• Смажьте уплотнительное кольцо круглого сечения на контакте для переднего гнезда, оба контакта на контакте разветвления и уплотнительное кольцо круглого сечения на штепсельном проводе контакта для салона с помощью низкотемпературной консистентной смазки, арт. № 1161427.

Примечание: Консистентная смазка не должна попасть на поверхности контактов.

• Хорошо прижмите провода в контакт разветвления следующим образом: Провод (1) к переднему гнезду. Провод (2) к контакту в салоне. Провод (3) к обогревателю.
• Возьмите запорные втулки из комплекта и установите их над штепсельными соединениями.

• Прижмите провода к обогревателю и переднему гнезду в их зажимы.
• Затяните контакт разветвления к вспомогательной рамке с помощью ленточного крепления в заднем отверстии в контакте разветвления.

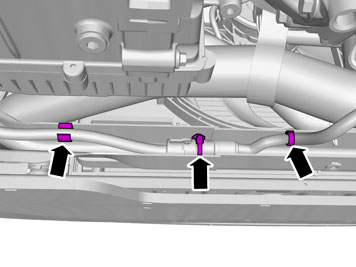

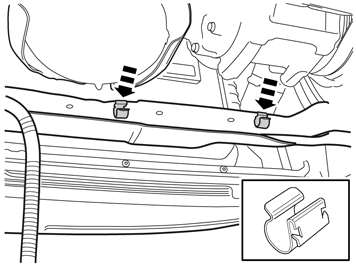

• Прижмите два зажима из комплекта на внутренней стороне верхнего края подрамника.

• Прижмите провод для контакта в салоне в оба зажима.

• Возьмите ленточное крепление с краевыми зажимами из комплекта и прижмите в правый верхний угол подрамника.

Относится к автомобилям без электрического насоса гидроусилителя

Иллюстрации A и B

Примечание: Отверстия в правой стороне подрамника, которые используются для зажимания провода контакта в салоне, снабжены неподвижными гайками. Чтобы зажимы в комплекте могли подойти, следует их отрезать.

• Обрежьте зажим с двух сторон согласно иллюстрациям A и B.

• Завинтите зажимы в неподвижные гайки.

Относится ко всем моделям

• Возьмите два двойных крепления и прижмите на трубку гидроусилителя рулевого привода на каждой стороне держателя трубок на гидроусилителе.

Иллюстрации A и B

Иллюстрация A

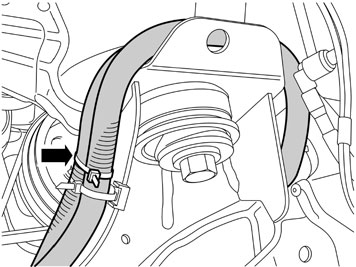

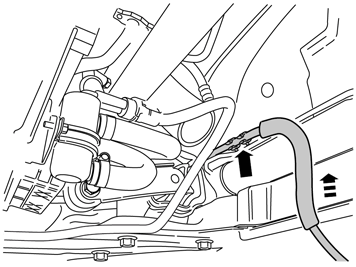

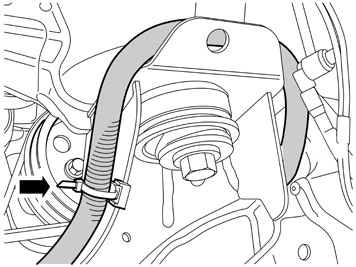

• Протяните провод вверх перед правым передним углом подрамника. Разместите его согласно изображению и затяните ленточное крепление.

Примечание: Не закрепляйте провод непосредственно у трубопровода тормозного привода, топливопровода, трубопровода сервоуправления или трубопровода кондиционирования воздуха.

Относится к автомобилям без электрического насоса гидроусилителя

Иллюстрация B

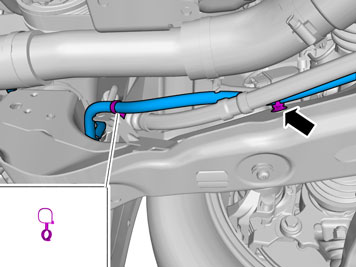

• Продолжайте тянуть провод вниз к внутренней стороне подрамника и закрепите его двумя ленточными креплениями.

Иллюстрации A и B

Относится к автомобилям с электрическим насосом гидроусилителя

• Установите провод с двойным ленточным креплением далеко впереди на шланге насоса гидроусилителя - задний зажим аналогичен показанному на иллюстрации 43.

Относится ко всем моделям

• Прижмите провод в двойные крепления.

• Возьмите резиновую втулку из комплекта и отрежьте верхнюю кромку самого большого резинового конуса.

• Подгоните длину провода от места, где должна находиться резиновая втулка, и наружу в моторный отсек так, чтобы он проходил правильно и не соприкасался с любыми подвижными деталями в моторном отсеке. Всю избыточную длину необходимо спрятать под ковриком в салоне.
• Может потребоваться обрезать защиту для фары, чтобы подогнать длину провода между двойными креплениями и резиновой втулкой в стенке торпеды.
• Возьмите защиту для фары из комплекта и установите ее на провод контакта для салона. Протяните защиту для фары к двум двойным зажимам.

• Смажьте резиновую втулку низкотемпературной консистентной смазкой, чтобы облегчить установку провода и резиновой втулки на место в отверстии в стенке торпеды.

Примечание: Консистентная смазка не должна попасть на поверхности контактов.

• Установите резиновую втулку на провод.

• Введите провод в пространство салона.
• Вдавите резиновую втулку в стенку торпеды.

• Возьмите серое ленточное крепление из комплекта и затяните верхний конец защиты для фары к проводу.

Относится к 4- и 5-цил.

Иллюстрация A

• Протяните провод к консоли контакта для салона.

Иллюстрация B

• Проведите провод от моторного отсека через отверстие в коврике.
• Смажьте уплотнительное кольцо низкотемпературной консистентной смазкой.

Примечание: Следите за тем, чтобы консистентная смазка не попала на поверхности контактов.

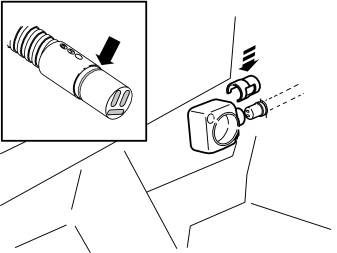

• Подсоедините провод к контакту для салона и прижмите запорную втулку из комплекта над штепсельным соединением.
• Отогните обратно коврик и установите контакт для салона с помощью обоих винтов.
