Применимость

Модель Двигатель Год
XC70 (08-) B6304T4 2014–2015A
XC70 (08-) B6324S4 2014, 2015A
XC70 (08-) B6324S5 2014–2015A

IMG-231547

  • Поверните передние колеса так, чтобы винты в подкрыльнике стали доступны.

IMG-231549

  • Снимите пять винтов в переднем крае подкрыльника.

IMG-231550

  • Снимите пластиковую гайку, крепящую подкрыльник в кузове.

IMG-231551

  • Отогните подкрыльник.

IMG-231309

  • Снимите защитный лист двигателя.

IMG-265069

  • Освободите три винта.

IMG-265070

  • Снимите часть бампера с левой стороны, потянув ее вперед одновременно с наклоном воздухоуправления.

IMG-265071

  • Освободите контактный разъем противотуманного света и, если автомобиль имеет систему помощи при парковке, контактный разъем для нее.

IMG-265072

  • Возьмите острый нож. Сделайте сначала тонкий вырез по контуру вдоль краев по маркировке на внутренней стороне шаблона. Осторожно вырежьте затем из кожуха бампера.

Примечание: Режьте осторожно, нож может легко соскользнуть и выйти за пределы маркировки.
- Вставьте защитную крышку переднего гнезда из комплекта и проверьте, что она подходит.

Примечание: Убедитесь в том, что защитная крышка повернута к правильному отверстию (показано на следующем рисунке).
- При необходимости отрегулируйте отверстие с помощью ножа.
- Снимите заусенцы по краям отверстия и уберите стружку.

IMG-265073

  • Вставьте контактный разъем для противотуманного света и системы помощи при парковке, если он имеется, и установите на место часть бампера.
  • Возьмите острый нож. Сделайте сначала тонкий вырез по контуру вдоль краев на внутренней части бампера вровень с подготовленным отверстием на внешней части бампера.

Примечание: Режьте осторожно, нож может легко соскользнуть и выйти за пределы.
- Вставьте защитную крышку переднего гнезда из комплекта и проверьте, что она подходит.

Примечание: Убедитесь в том, что защитная крышка повернута к правильному отверстию, см. рисунок.
- При необходимости отрегулируйте отверстие с помощью ножа или напильника.

IMG-231551

  • Отогните подкрыльник.

IMG-231564

  • Прижмите защитную крышку из комплекта в вырезанное отверстие в кожухе бампера.
  • Введите провод переднего гнезда с проводом заземления из комплекта через защитную крышку.

IMG-231566

  • Установите крепежную скобу и гайку из комплекта.
  • Затяните переднее гнездо к кожуху бампера.
  • Подсоедините электрический контакт к переднему гнезду, чтобы придерживать, когда оно будет затягиваться.
  • Прижмите провод в держатель на бачке омывателя.
  • Снимите крышку расширительного бачка охладителя.

IMG-231565

  • Убедитесь, что крышка переднего впускного отверстия открывается назад.

IMG-231567

  • Протяните кабель с проводом заземления от переднего гнезда позади смонтированного левого переднего подрамника.

IMG-231568

  • Протяните его дальше вниз по внутренней части подрамника.

IMG-231571

  • Просверлите отверстие Ø 4 мм (Ø 5/32") для заземления переднего гнезда на нижней стороне передней левой боковой балки там, где показано на рисунке.
  • Снимите заусенцы по краям отверстия и уберите стружку от сверления и защитите края от ржавчины.
  • Возьмите винт и зубчатую гайку из комплекта и затяните провод заземления.
  • Закрепите избыточную длину провода заземления у провода для переднего гнезда с помощью ленточного крепления из комплекта.

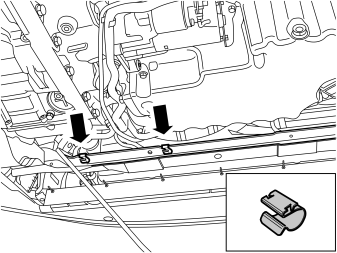

IMG-231572

  • Возьмите два зажима из комплекта и установите их в верхнем крае вспомогательной рамки, повернув внутрь в U-образный профиль вспомогательной рамки. Установите зажимы в положения, как показано на рисунке.

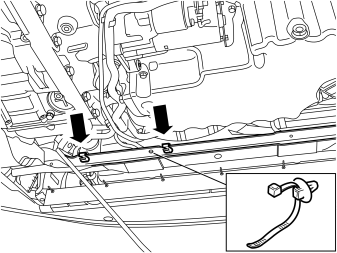

IMG-231472

  • Установите ленточное крепление с зажимом в отверстие в переднем крае вспомогательной рамки для закрепления возможной избыточной длины. Ленточное крепление должно быть повернуто внутрь в U-образный профиль между уже установленными зажимами.

IMG-231473

  • Слейте охлаждающую жидкость.
  • Затяните ниппель после сливания охлаждающей жидкости.

IMG-231474

  • Освободите двойной зажим для провода к генератору на шланге для корпуса термостата.
  • Поверните запирание на трубе корпуса термостата против часовой стрелки, вытяните шланг и слейте остающуюся охлаждающую жидкость.

IMG-231475

  • Отрежьте шланг острым ножом по шаблону.

Подсказка: Установите кусок ленты над местом разреза и пометьте ручкой, где должен быть разрез. Установите на место шланговое соединение в трубе, чтобы иметь опору при отрезании.

Примечание: Будьте осторожны с прилегающими жгутами проводов.
- Сделацте разрез как можно более прямым.
- Отрезанный короткий конец шланга должен использоваться снова.

IMG-231476

  • Дорежьте короткую отрезанную часть шланга согласно рисунку.
  • Выбросите отрезанный шланговый изгиб.

IMG-231477

  • Возьмите короткий конец шланга и закрепите на трубе, идущей к корпусу термостата. Следите за тем, чтобы выемка в соединении шланга была повернута вниз и входила в соответствующий штифт в соединении трубы.
  • Поверните запирание на трубе по часовой стрелке до упора.
  • Возьмите шланговый зажим из комплекта и установите на конец шланга.

IMG-231478

  • Возьмите нагреватель, консоль, покрытый резиной зажим и винт из комплекта и смонтируйте согласно рисунку.
  • Пока не затягивайте винт.

IMG-231479

  • Возьмите шланговый зажим из комплекта и установите на верхнее соединение нагревателя.

IMG-231480

  • Поместите электрический нагреватель с консолью на переднем крае масляного поддона и подсоедините оба конца шланга к соединениям электрического нагревателя.
  • Возьмите винт из комплекта и затяните консоль с нагревателем в имеющееся отверстие в масляном поддоне.

Примечание: Винт самонарезающий, поэтому может идти туго для их фиксации. Следите за тем, чтобы винт центрировался прямо в отверстии, чтобы головка винта прилегала ровно к консоли.

IMG-231481

  • Отрегулируйте нагреватель в покрытом резиной зажиме так, чтобы шланги располагались правильно на соединениях нагревателя.
  • Затяните винт к покрытому резиной зажиму.
  • Затяните шланговые зажимы на нагревателе.
  • Установите двойной зажим на проводе к генератору в верхнем шланге нагревателя.

IMG-225580

  • Возьмите штепсельный провод из комплекта.
  • Смажьте уплотнительное кольцо круглого сечения на контакте для провода нагревателя с помощью низкотемпературной консистентной смазки арт. № 1161427.

Примечание: Консистентная смазка не должна попасть на поверхности контактов.

IMG-231482

  • Подсоедините штепсельный провод в нагревателе и хорошо прижмите его.
  • Возьмите запорную втулку из комплекта и прижмите над штепсельным соединением.

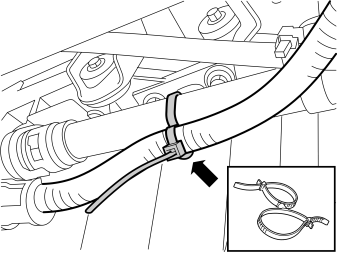

IMG-214063

  • Возьмите двойное ленточное крепление и зафиксируйте штепсельный провод в трубе, идущей к корпусу термостата.

Касается при одновременной установке контакта для салона

IMG-231576

  • Возьмите запорные втулки из комплекта.
  • Соедините провода следующим образом:
  • Крепко прижмите провода для закрепления в контакте разветвления и прижмите запорные втулки над штепсельными соединениями.

Применимо только при установленном обогревателе двигателя

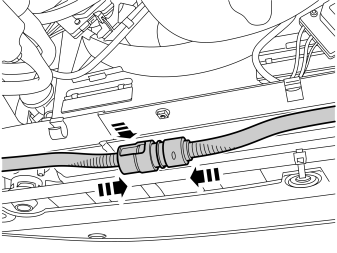

IMG-231577

  • Хорошо прижмите вместе провод от нагревателя и провод от переднего гнезда и закрепите запорную втулку из комплекта над краем.

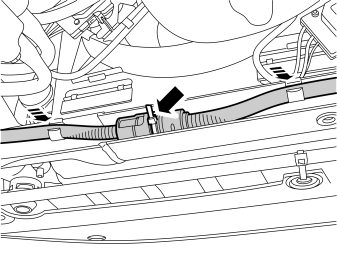

IMG-214064

  • Прижмите для закрепления провод в двух зажимах и затяните штепсельное соединение к вспомогательной рамке с помощью ленточного крепления зажима.

Установка

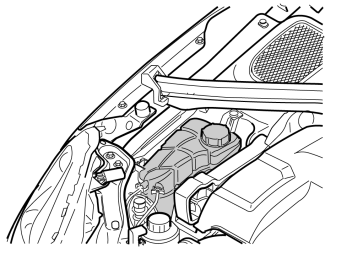

IMG-290983

  • Залейте охлаждающую жидкость и прогрейте двигатель.
  • Удалите воздух из системы охлаждения и проверьте, чтобы не было утечек.
  • При необходимости долейте систему охлаждения.

IMG-231335

  • Установите на место защитный лист двигателя и затяните его.

IMG-231579

  • Установите на место подкрыльник.

IMG-231580

  • Установите на место пластиковую гайку, крепящую подкрыльник в кузове.

IMG-231581

  • Затяните винты на переднем крае подкрыльника.

IMG-265069

  • Установите на место три винта.
