Электрический нагреватель двигателя, 230 В, (R-design) (D5204T3, D5204T7, D5244T11)

Цветная символика

Примечание: Эта цветовая карта показывает (в цветной печати и электронной версии) значение различных цветов, используемых в методике наложения изображений.

1. Используется для четкого изображения детали, которая находится в работе.
2. Используется в качестве вспомогательных цветов, когда требуется дополнительно показать или выделить детали.
3. Используется для демонтажа/монтажа крепежных деталей. Это могут быть винты, зажимы, контактные разъемы и пр.
4. Используется, когда деталь не снимается полностью с автомобиля, а лишь отводится в сторону.
5. Используется для стандартных и специальных инструментов.
6. Используется в качестве фоновой краски для деталей автомобиля.

Снятие

• Снимите правое переднее колесо.

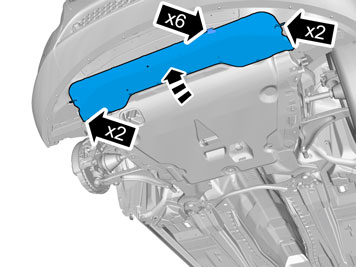

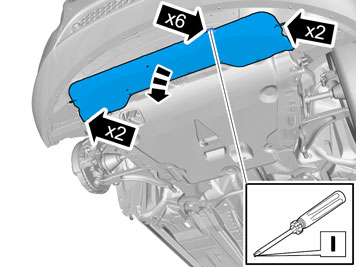

• Снимите пять винтов на переднем крае подкрыльника с обеих сторон.
• Снимите пластмассовые гайки, которые удерживают подкрыльник в кузове с обеих сторон.

• Отогните подкрыльники с обеих сторон.

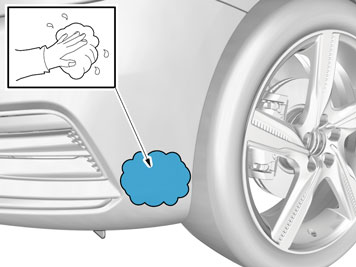

• Очистите кожух бампера изопропанолом там, где должен крепиться вырезной шаблон для переднего гнезда.
• Вытрите насухо.

• Используйте шаблон с инструкциями по установке.
• Вырежьте по пунктирным линиям.

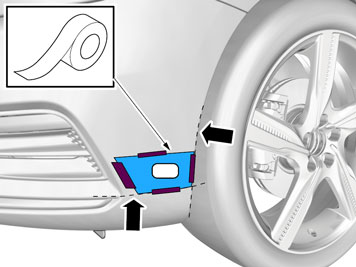

• Закрепите шаблон вровень с линией в переднем крае переднего крыла и заднем крае кожуха бампера.

Монтаж дополнительного оборудования

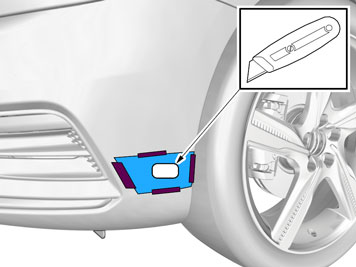

• Возьмите острый нож. Сделайте сначала тонкий вырез по контуру вдоль краев на внутренней стороне шаблона, чтобы получился контрольный паз. Осторожно вырежьте затем из кожуха бампера.

Примечание: Режьте осторожно, нож может легко соскользнуть и выйти за пределы шаблона.

• Уберите шаблон и куски ленты.
• Вставьте защитную крышку переднего гнезда из комплекта и проверьте, что она подходит. При необходимости отрегулируйте отверстие с помощью ножа или напильника.
• Снимите заусенцы по краям отверстия и уберите стружку.

• Прижмите защитную крышку из комплекта в вырезанное отверстие в кожухе бампера.

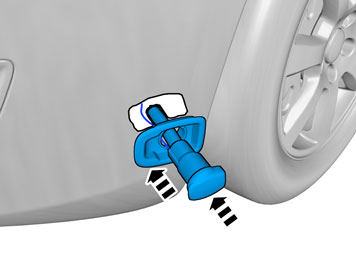

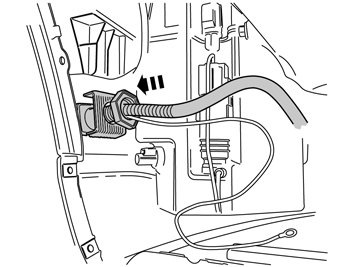

• Возьмите провод переднего гнезда с проводом заземления из комплекта и установите их через защитную крышку.

• Установите крепежную скобу и гайку из комплекта.
• Подсоедините электрический контакт к переднему гнезду, чтобы придерживать, когда оно будет затягиваться.
• Затяните переднее гнездо к кожуху бампера.

• Убедитесь, что крышка переднего впускного отверстия открывается назад.

Снятие

Монтаж дополнительного оборудования

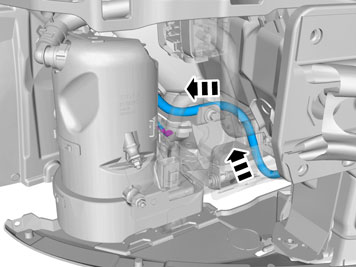

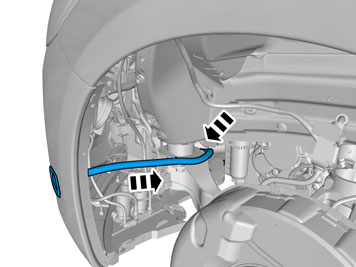

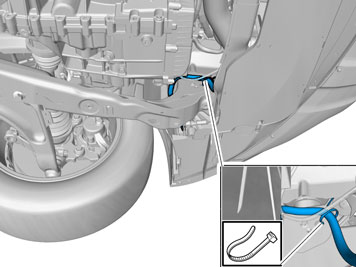

• Протяните кабель с проводом заземления от переднего гнезда позади смонтированного левого переднего подрамника.

• Протяните его дальше вниз по внутренней части подрамника.

• Зажмите провод в отверстии у левого переднего крепления в подрамнике.

• Просверлите отверстие Ø 4 мм (5/32") для заземления переднего гнезда на нижней стороне передней левой боковой балки, как показано на рисунке.
• Снимите заусенцы по краям отверстия, уберите стружку от сверления и защитите края от ржавчины.
• Возьмите винт и зубчатую гайку из комплекта. Затяните провод заземления.

• Слейте охлаждающую жидкость.
• Затяните штуцер после сливания.

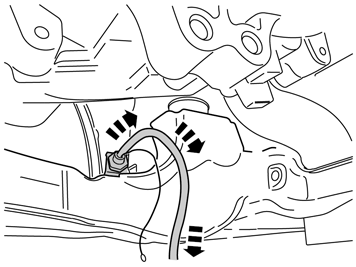

• Снимите шланговый зажим, стяните шланг с масляного радиатора и дайте оставшейся охлаждающей жидкости вытечь.

• Поставьте шланг снова и отрежьте его примерно посередине прямого шлангового изгиба.

• Стяните конец шланга и выбросите его в отходы. Новый шланг и штуцер имеются в комплекте.

• Возьмите стыковочный штуцер из комплекта и введите его до половины в оставшуюся часть шланга.

• Возьмите шланговый зажим из комплекта и затяните штуцер.
• Основательно затяните шланговый зажим.

• Возьмите консоль, два винта и шайбы из комплекта и затяните консоль в имеющиеся отверстия на левой стороне масляного радиатора.

Примечание: Винты самонарезающие, поэтому могут идти туго. Следите за тем, чтобы винты центрировались прямо в отверстиях и чтобы головки винтов прилегали ровно к консоли.

Касается автомобилей с приводом на 2 колеса

• Возьмите нагреватель, покрытый резиной зажим и винт из комплекта и затяните нагреватель с помощью зажима в верхнем отверстии в консоли. Шланговые соединения на нагревателе должны указывать назад.

Касается автомобилей с приводом на 4 колеса

• Возьмите нагреватель, покрытый резиной зажим и винт из комплекта и затяните нагреватель с помощью зажима в нижнем отверстии в консоли. Шланговые соединения на нагревателе должны указывать назад.

Касается всех автомобилей

• Возьмите штепсельный провод и два шланговых зажима из комплекта.

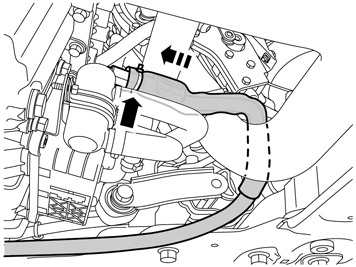

• Разрежьте шланг, как показано на рисунке.

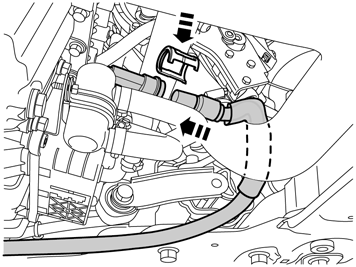

• Установите шланг между ранее смонтированным стыковочным штуцером и верхним разъемом в обогревателе двигателя.
• Основательно затяните зажимы. Следите за тем, чтобы шланги не перетирались о ведущую ось или шланговые зажимы.

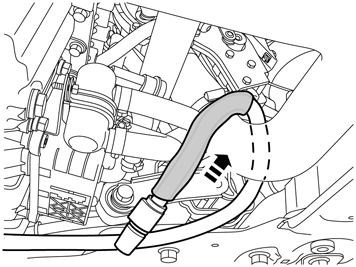

• Возьмите последний стыковочный шланг и два оставшихся зажима из комплекта. Подсоедините стыковочный шланг между оставшимися разъемами в обогревателе двигателя и масляном радиаторе.
• Основательно затяните зажимы.

• Возьмите снабженное зажимом ленточное крепление, предназначенное для отверстия Ø 6,5 мм (1/4") и прижмите его в левое отверстие на внутренней стороне верхнего края вспомогательной рамки.

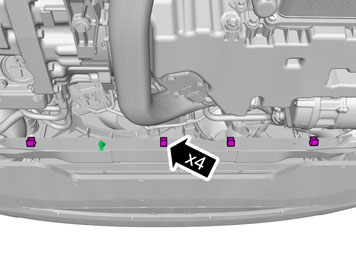

• Возьмите четыре зажима из комплекта и прижмите на верхнем переднем крае вспомогательной рамки.

• Смажьте уплотнительное кольцо круглого сечения на контакте для провода нагревателя с помощью низкотемпературной консистентной смазки арт. № 1161427.

Примечание: Консистентная смазка не должна попасть на поверхности контактов.

Применимо только при установленном обогревателе двигателя

• Соедините вместе штепсельный провод для нагревателя двигателя с проводом из переднего гнезда. Хорошо сожмите вместе контакты и прижмите запорную втулку из комплекта над штепсельным соединением.

• Закрепите штепсельное соединение проводки (1) во внутренней стороне вспомогательной рамки с помощью ленточного крепления и прижмите провод в установленные зажимы.

Касается при одновременной установке контакта для салона

• Подсоедините:

• Введите контакт ответвления в пространство во вспомогательной рамке и закрепите контакт ответвления вокруг заднего провода с помощью ленточного зажима в отверстии в верхнем крае вспомогательной рамки.

Касается всех автомобилей

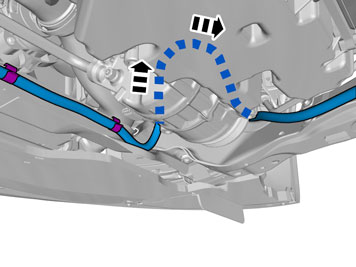

• Продолжите тянуть провод вверх вокруг правого крепления подрамника между насосом сервопривода и кузовом.

• Продолжите тянуть провод вниз вдоль шланга для насоса сервопривода к внутренней стороне подрамника.
• Зажмите ленточным хомутом с зажимом.

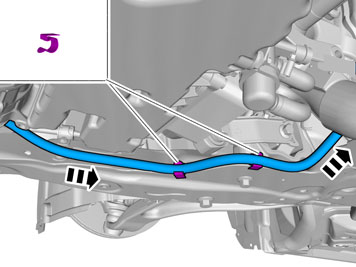

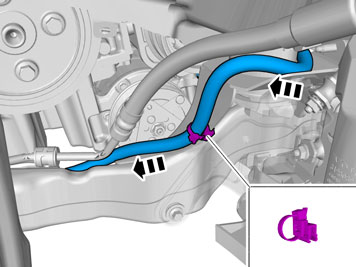

• Протяните провод по внутренней стороне подрамника вверх к нагревателю.
• Прижмите два зажима по краю и закрепите провод.

• Возьмите защиту для фары из комплекта и установите ее на штепсельный провод.

• Хорошо прижмите протянутый штепсельный провод в нагреватель и прижмите запорную втулку над штепсельным соединением.

• Протяните назад защиту для фары так, чтобы она полностью покрывала контакт нагревателя.
• Возьмите серое ленточное крепление из комплекта и затяните защиту для фары к контакту нагревателя.

Примечание: Следите за тем, чтобы провод был протянут так, чтобы он не соприкасался с ременным шкивом, ремнем компрессора для кондиционирования воздуха или ведущей осью.

Установка

• Залейте охлаждающую жидкость и прогрейте двигатель. Удалите воздух из системы охлаждения и проверьте, чтобы не было утечки. При необходимости выполните доливание в систему охлаждения.
