Применимость

Модель Двигатель Год
XC60 D5204T3 2014
XC60 D5204T7 2014
XC60 D5244T11 2014
XC60 D5244T12 2014
XC60 D5244T15 2014
XC60 D5244T17 2014

IMG-363036

Примечание: Эта цветовая карта показывает (в цветной печати и электронной версии) значение различных цветов, используемых в методике наложения изображений.

  1. Используется для четкого изображения детали, которая находится в работе.
  2. Используется в качестве вспомогательных цветов, когда требуется дополнительно показать или выделить детали.
  3. Используется для демонтажа/монтажа крепежных деталей. Это могут быть винты, зажимы, контактные разъемы и пр.
  4. Используется, когда деталь не снимается полностью с автомобиля, а лишь отводится в сторону.
  5. Используется для стандартных и специальных инструментов.
  6. Используется в качестве фоновой краски для деталей автомобиля.

Снятие

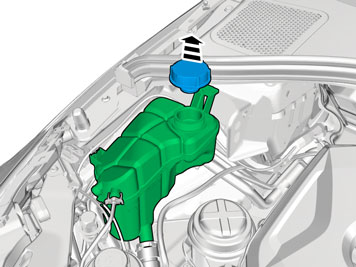

IMG-351277

IMG-217771

  • Снимите правое переднее колесо.

IMG-231547

  • Поверните переднее колесо так, чтобы стали доступны винты в подкрыльнике с левой и правой стороны.

IMG-231549

  • Снимите семь винтов в переднем крае подкрыльника с левой и правой стороны.

IMG-231550

  • Снимите пластиковую гайку, удерживающую подкрыльник в кузове с левой и правой стороны.

IMG-231551

IMG-231309

  • Снимите защитный лист двигателя.

IMG-379415

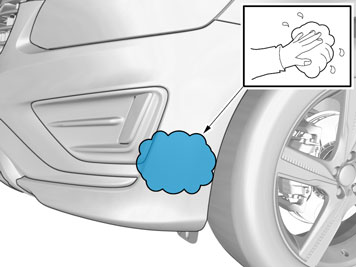

  • Очистите отмеченную поверхность.Мыльный раствор.
  • Используйте: мыльный раствор
  • Вытрите насухо.

IMG-379417

  • Используйте шаблон с инструкциями по установке.
  • Вырезайте по пунктирным линиям.

Примечание: Проверьте масштаб.

IMG-379439

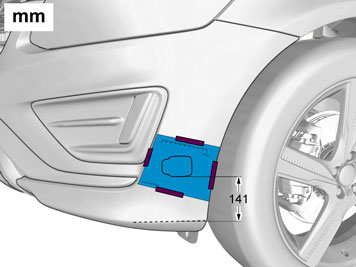

  • Прикрепите шаблон лентой вровень с передним краем переднего крыла и стыком в кожухе бампера, как показано на рисунке.

IMG-379445

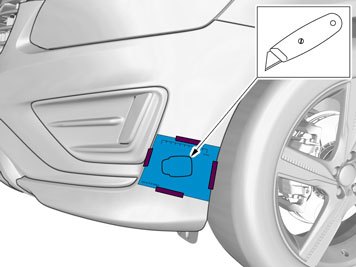

  • Возьмите острый нож. Сделайте сначала тонкий вырез по контуру вдоль краев на внутренней стороне шаблона, чтобы получился контрольный паз. Осторожно вырежьте затем из кожуха бампера.

Примечание: Режьте осторожно, нож может легко соскользнуть и выйти за пределы шаблона.

  • Снимите шаблон.
  • Вставьте защитную крышку переднего гнезда из комплекта и проверьте, что она подходит. При необходимости отрегулируйте отверстие с помощью ножа или напильника.
  • Снимите заусенцы по краям отверстия и уберите стружку.

IMG-231551

  • Отогните подкрыльник.

IMG-231564

  • Прижмите защитную крышку из комплекта в вырезанное отверстие в кожухе бампера.
  • Возьмите провод переднего гнезда с проводом заземления из комплекта и установите их через защитную крышку.

IMG-231566

  • Установите крепежную скобу и гайку из комплекта.
  • Подсоедините электрический контакт к переднему гнезду, чтобы придерживать, когда оно будет затягиваться.
  • Затяните переднее гнездо к кожуху бампера.
  • Прижмите провод в держатель на бачке омывателя.

IMG-231565

  • Убедитесь, что крышка переднего впускного отверстия открывается назад.

IMG-231567

  • Протяните кабель с проводом заземления от переднего гнезда позади смонтированного левого переднего подрамника.

IMG-231568

  • Протяните его дальше вниз по внутренней части подрамника.

IMG-231571

  • Просверлите отверстие Ø 4 мм (5/32") для заземления переднего гнезда на нижней стороне передней левой боковой балки там, где показано на рисунке.
  • Снимите заусенцы по краям отверстия, уберите стружку от сверления и защитите края от ржавчины.
  • Возьмите винт и зубчатую гайку из комплекта и затяните провод заземления.

IMG-316303

  • Поверните сливной кран против часовой стрелки и слейте охлаждающую жидкость.
  • Затяните кран, когда охлаждающая жидкость будет слита.

IMG-316564

  • Снимите шланговый зажим, стяните шланг с масляного радиатора и дайте оставшейся охлаждающей жидкости вытечь.

IMG-316566

  • Поставьте шланг снова и отрежьте его примерно посередине прямого шлангового изгиба.

IMG-316568

  • Стяните конец шланга и выбросите его в отходы. Новый шланг и штуцер имеются в комплекте.

IMG-316571

  • Возьмите стыковочный штуцер из комплекта и введите его до половины в оставшуюся часть шланга.

IMG-316583

  • Возьмите шланговый зажим из комплекта и затяните штуцер.
  • Основательно затяните шланговый зажим.

IMG-214121

  • Возьмите консоль, два винта и шайбы из комплекта и затяните консоль в имеющиеся отверстия на левой стороне масляного радиатора.

Примечание: Винты самонарезающие, поэтому могут идти туго. Следите за тем, чтобы винты центрировались прямо в отверстиях и чтобы головки винтов прилегали ровно к консоли.

Касается автомобилей с приводом на 2 колеса

IMG-214122

  • Возьмите нагреватель, покрытый резиной зажим и винт из комплекта и затяните нагреватель с помощью зажима в верхнем отверстии в консоли. Шланговые соединения на нагревателе должны указывать назад.

Касается автомобилей с приводом на 4 колеса

IMG-214125

  • Возьмите нагреватель, покрытый резиной зажим и винт из комплекта и затяните нагреватель с помощью зажима в нижнем отверстии в консоли. Шланговые соединения на нагревателе должны указывать назад.

Касается всех автомобилей

IMG-377570

  • Возьмите штепсельный провод и два шланговых зажима из комплекта.
  • Разрежьте шланг, как показано на рисунке.

IMG-316743

  • Установите шланг между ранее смонтированным стыковочным штуцером и верхним разъемом в обогревателе двигателя.
  • Основательно затяните зажимы. Следите за тем, чтобы шланги не перетирались о ведущую ось или шланговые зажимы.

IMG-316744

  • Возьмите последний стыковочный шланг и два оставшихся зажима из комплекта. Подсоедините стыковочный шланг между оставшимися разъемами в обогревателе двигателя и масляном радиаторе.
  • Основательно затяните зажимы.

IMG-317737

  • Возьмите снабженное зажимом ленточное крепление, предназначенное для отверстия Ø 6,5 мм (1/4") и прижмите его в левое отверстие на внутренней стороне верхнего края вспомогательной рамки.

IMG-317740

  • Возьмите четыре зажима из комплекта и прижмите на верхнем переднем крае вспомогательной рамки.

D3601932

  • Возьмите штепсельный провод из комплекта и смажьте уплотнительное кольцо круглого сечения на контакте с помощью низкотемпературной консистентной смазки, арт. № 1161427.
  • Проделайте то же самое с уплотнительным кольцом круглого сечения на контакте на проводе для переднего гнезда.

Примечание: Консистентная смазка не должна попасть на поверхности контактов.

Применимо только при установленном обогревателе двигателя

IMG-214136

  • Соедините вместе штепсельный провод для нагревателя двигателя с проводом из переднего гнезда. Хорошо сожмите вместе контакты и прижмите запорную втулку из комплекта над штепсельным соединением.

IMG-317743

  • Закрепите штепсельное соединение проводки (1) во внутренней стороне вспомогательной рамки с помощью ленточного крепления и прижмите провод в установленные зажимы.

Касается при одновременной установке контакта для салона

IMG-231576

Если одновременно необходимо смонтировать контакт для салона из оснастки, то теперь устанавливается контакт ответвления, и уплотнительные кольца круглого сечения на контакте необходимо смазать, как и раньше.

  • Подсоедините:

IMG-317744

  • Введите контакт ответвления в пространство во вспомогательной рамке и закрепите контакт ответвления вокруг заднего провода с помощью ленточного зажима в отверстии в верхнем крае вспомогательной рамки.

Касается всех автомобилей

IMG-300423

  • Возьмите ленточное крепление с краевыми зажимами из комплекта и прижмите его на листовой край в правом переднем углу вспомогательной рамки согласно рисунку.

IMG-214140

  • Возьмите два снабженных зажимами ленточных крепления, предназначенных для отверстий Ø 8 мм (5/16"), из комплекта и прижмите их в два отверстия на правой внутренней стороне вспомогательной рамки.

IMG-317748

  • Отогните и закрепите задний край на правом подкрыльнике колесной ниши для лучшего доступа при монтаже двух двойных зажимов для провода обогревателя.

IMG-214130

  • Возьмите два двойных ленточных зажима и затяните у нижней подвески двигателя - передний зажим вокруг листовой стяжки (1), а задний через резиновую втулку (2).

IMG-300443

  • Протяните провод вверх перед правым передним углом вспомогательной рамки, разместите его согласно изображению и затяните крепление неплотно.

Примечание: Не закрепляйте провод непосредственно у трубопровода тормозного привода, трубопровода сервоуправления или трубопровода кондиционирования воздуха.

IMG-214068

  • Продолжайте протягивать провод вниз к внутренней стороне вспомогательной рамки и закрепите его с помощью двух ленточных креплений, но пока сильно их не затягивайте.

IMG-214131

  • Протяните провод назад вдоль вспомогательной рамки и вперед к нагревателю. Закрепите провод в двух двойных ленточных креплениях, но пока сильно их не затягивайте.

IMG-214129

  • Возьмите защиту для фары из комплекта и установите ее на штепсельный провод.

IMG-214128

  • Хорошо прижмите протянутый штепсельный провод в нагреватель и прижмите запорную втулку над штепсельным соединением.

IMG-214127

  • Протяните назад защиту для фары так, чтобы она полностью покрывала контакт нагревателя.
  • Возьмите серое ленточное крепление из комплекта и затяните защиту для фары к контакту нагревателя.
  • Теперь отрегулируйте провод в креплениях от нагревателя к переднему правому углу вспомогательной рамки и соберите там возможную избыточную длину провода. Затяните все неплотные ленточные крепления, где провод двигается, чтобы не было риска его износа или истирания.

Примечание: Следите за тем, чтобы провод был протянут так, чтобы он не соприкасался с ременным шкивом, ремнем компрессора для кондиционирования воздуха или ведущей осью.

IMG-317783

  • Возьмите двойной зажим из комплекта и закрепите провод для обогревателя в стыке между резонатором и трубой турбоагрегата.

Примечание: Следите за тем, чтобы провод находился на расстоянии от ведущей оси.

IMG-352094

  • Залейте охлаждающую жидкость и прогрейте двигатель. Удалите воздух из системы охлаждения и проверьте, чтобы не было утечки. При необходимости выполните доливание в систему охлаждения.

IMG-231579

  • Установите подкрыльники на место.

IMG-317785

  • Отогните обратно заднюю часть правого подкрыльника.

IMG-231580

  • Установите на место пластиковую гайку, удерживающую подкрыльник в кузове с левой и правой стороны.

IMG-231581

  • Затяните винты на переднем крае подкрыльника с левой и правой стороны.

IMG-231335

  • Установите на место защитный лист двигателя и затяните его.

IMG-214062

  • Установите на место правое переднее колесо и затяните колесные болты с моментом 140 Нм.
