Электрический нагреватель двигателя, 230 В (D4162T)

Цветная символика

Примечание: Эта цветовая карта показывает (в цветной печати и электронной версии) значение различных цветов, используемых в методике наложения изображений.

1. Используется для четкого изображения детали, которая находится в работе.
2. Используется в качестве вспомогательных цветов, когда требуется дополнительно показать или выделить детали.
3. Используется для демонтажа/монтажа крепежных деталей. Это могут быть винты, зажимы, контактные разъемы и пр.
4. Используется, когда деталь не снимается полностью с автомобиля, а лишь отводится в сторону.
5. Используется для стандартных и специальных инструментов.
6. Используется в качестве фоновой краски для деталей автомобиля.

Снятие

• Очистите поверхность, где будет прикреплен шаблон

Примечание: Используйте мыльный раствор.

• Используйте шаблон с инструкциями по установке.
• Вырежьте по пунктирным линиям.

Примечание: Проверьте масштаб.

Монтаж дополнительного оборудования

• Прикрепите шаблон лентой вровень с выдавленным углублением в переднем крыле и выдавленным углублением в кожухе бампера, как показано на рисунке.

• Возьмите острый нож. Сделайте сначала тонкий вырез по контуру вдоль краев на внутренней стороне шаблона, чтобы получился контрольный паз. Осторожно вырежьте затем из кожуха бампера.

Примечание: Режьте осторожно, нож может легко соскользнуть и выйти за пределы шаблона.

• Снимите шаблон.
• Вставьте защитную крышку переднего гнезда из комплекта и проверьте, что она подходит. При необходимости отрегулируйте отверстие с помощью ножа или напильника.
• Снимите заусенцы по краям отверстия и уберите стружку.

• Прижмите защитную крышку из комплекта в вырезанное отверстие в кожухе бампера.
• Возьмите провод переднего гнезда с проводом заземления из комплекта и установите их через защитную крышку.

• Установите крепежную скобу и гайку из комплекта.
• Подсоедините электрический контакт к переднему гнезду, чтобы придерживать, когда оно будет затягиваться.
• Затяните переднее гнездо к кожуху бампера.
• Прижмите провод в держатель на бачке омывателя.

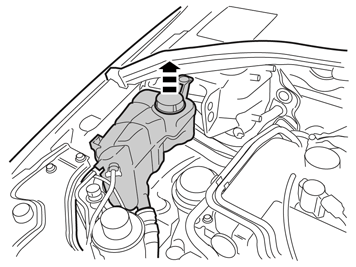

• Снимите крышку расширительного бачка охладителя.

• Убедитесь, что передняя крышка впускного отверстия открывается назад.

• Протяните кабель с проводом заземления от переднего гнезда позади смонтированного левого переднего подрамника.

• Протяните его дальше вниз по внутренней части подрамника.

• Просверлите отверстие Ø 4 мм (Ø 5/32") для заземления переднего гнезда на нижней стороне передней левой боковой балки там, где показано на рисунке.
• Снимите заусенцы по краям отверстия, уберите стружку от сверления и защитите края от ржавчины.
• Возьмите винт и зубчатую гайку из комплекта. Затяните провод заземления.

• Слейте охлаждающую жидкость.
• Затяните штуцер после сливания.

• Снимите зажим, крепящий заглушку в трубопроводе охлаждающей жидкости справа над ведущей осью.

Примечание: В системе имеется большое количество охлаждающей жидкости, поэтому поставьте емкость для сбора жидкости под двигатель.

• Отсоедините заглушку и дайте охлаждающей жидкости вытечь.
• Выньте уплотнительное кольцо в трубопроводе охлаждающей жидкости и проверьте, что оно не повреждено. При необходимости замените.
• Смажьте уплотнительное кольцо низкотемпературной консистентной смазкой.
• Установите уплотнительное кольцо на место в трубопровод охлаждающей жидкости

• Возьмите нагреватель из комплекта, прижмите его в трубопровод охлаждающей жидкости и зафиксируйте зажимом.
• Убедитесь в надежности монтажа нагревателя.
• Поверните нагреватель так, чтобы он не касался окружающих деталей.

• Возьмите защиту для фары из комплекта и отрежьте ее так, чтобы длина была 240 мм (9 7/16 ").

• Возьмите штепсельный провод и защиту для фары из комплекта.
• Установите защиту для фары на штепсельный провод.

• Смажьте О-образное кольцо на контакте на штепсельном проводе с помощью низкотемпературной консистентной смазки.

Примечание: Консистентная смазка не должна попасть на поверхности контактов.

• Возьмите штепсельный провод и хорошо прижмите его в контакт нагревателя двигателя. Затем прижмите стопорную втулку из комплекта над штепсельным соединением.

• Потяните вниз защиту для фары так, чтобы она закрывала весь контакт на нагревателе.

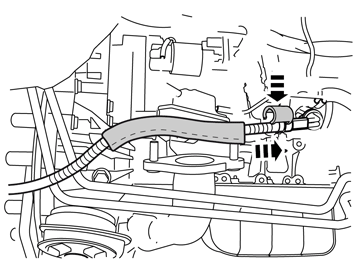

• Возьмите серое ленточное крепление из комплекта и затяните защиту для фары снизу к нагревателю.

Примечание: Не зажимайте провода, чтобы они прилегали непосредственно к трубам или шлангам AC, тормоза или сервоуправления.

• Потяните провод от нагревателя двигателя влево вверх к грубому жгуту проводки у стартера и вверх туда, где коробка передач подсоединяется к двигателю. Протяните провод к передней стороне двигателя/коробки передач.

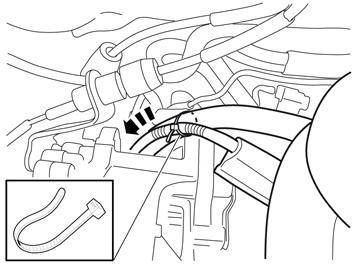

• Зафиксируйте провод у грубого жгута проводки с помощью ленточного зажима из комплекта.

Примечание: Не зажимайте провода, чтобы они прилегали непосредственно к трубам или шлангам AC, тормоза или сервоуправления.

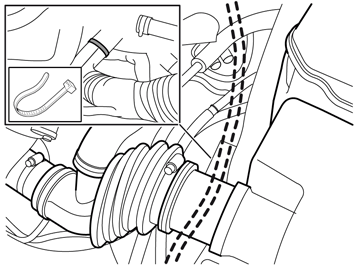

• Протяните провод вниз от крепления коробки передач в двигателе к передней стороне коробки передач вдоль трубопровода турбонагнетателя.

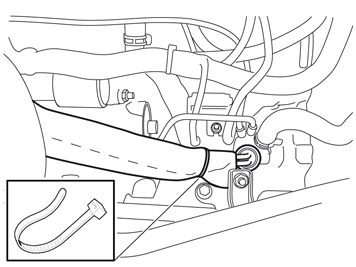

• Зажмите провод у грубого жгута проводки с правой стороны воздухоочистителя с помощью ленточного зажима.

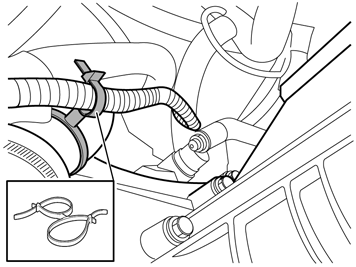

• Продолжите зажимать провод у трубопровода турбонагнетателя с помощью двойного ленточного зажима.

• Возьмите снабженное зажимом ленточное крепление, предназначенное для отверстия Ø 6,5 мм (1/4") и прижмите его в левое отверстие на внутренней стороне верхнего края вспомогательной рамки.

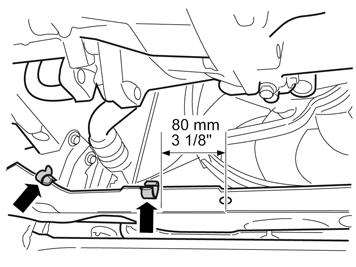

• Возьмите два зажима из комплекта. Прижмите их на верхний/передний край подрамника и в его левый передний край согласно размерам на рисунке.
• Если одновременно монтируется контакт в салоне, то положение правого зажима следует отрегулировать согласно прилагаемому контакту ответвления.

• Смажьте О-образное кольцо на контакте на проводе от переднего гнезда, а если автомобиль должен иметь контакт в салоне, то также и О-образные кольца на контакте ответвления с помощью низкотемпературной консистентной смазки.

Примечание: Консистентная смазка не должна попасть на поверхности контактов.

Применимо только при установленном обогревателе двигателя

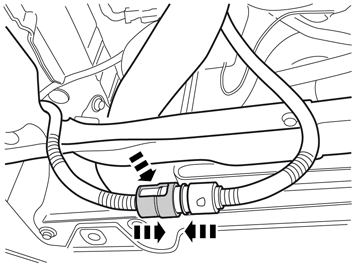

• Соедините вместе штепсельный провод для нагревателя двигателя с проводом из переднего гнезда. Хорошо сожмите вместе контакты и прижмите запорную втулку из комплекта над штепсельным соединением.

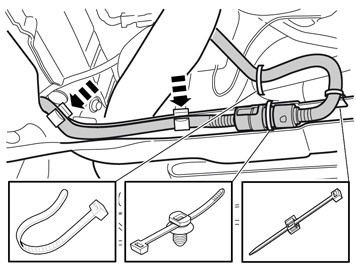

• Прижмите провод от переднего гнезда в два зажима в верхнем крае подрамника и зафиксируйте штепсельное соединение проводки во внутренней стороне подрамника с помощью ленточного зажима.
• Зажмите провод у штанги для электровентилятора охлаждения с помощью ленточного зажима и в верхнем крае на подрамнике с помощью ленточного зажима с фиксатором. Обязательно разместите фиксатор зажима так, чтобы провод зафиксировался к нему и не перетирался о подрамник.

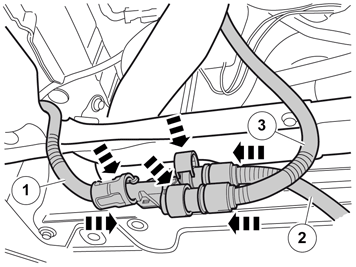

Касается при одновременной установке контакта для салона

Подсоедините:

• провод (1) от переднего гнезда
• провод (2) к контакту для салона
• провод (3) к нагревателю

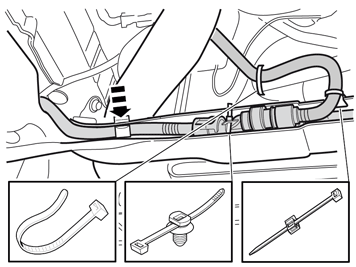

• Введите контакт ответвления в пространство в подрамник. Затяните контакт ответвления с помощью ленточного зажима в заднем отверстии в контакте ответвления.
• Закрепите провод в других зажимах так же, как и пункте В.

Касается всех автомобилей

• Установите переходник, арт. № 9512955, в расширительный бачок и затяните.

• Установите комплект для выпуска воздуха, арт. № 9512957, на соединительный штуцер переходника.

• Выпустите воздух и заполните систему охлаждения согласно инструкции комплекта для выпуска воздуха.
• Выполните пробную поездку и проверьте, что утечки не происходит.
