Электрический нагреватель двигателя, 230 В (B4164T, B4164T2, B4164T3)

Цветная символика

Примечание: Эта цветовая карта показывает (в цветной печати и электронной версии) значение различных цветов, используемых в методике наложения изображений.

1. Используется для четкого изображения детали, которая находится в работе.
2. Используется в качестве вспомогательных цветов, когда требуется дополнительно показать или выделить детали.
3. Используется для демонтажа/монтажа крепежных деталей. Это могут быть винты, зажимы, контактные разъемы и пр.
4. Используется, когда деталь не снимается полностью с автомобиля, а лишь отводится в сторону.
5. Используется для стандартных и специальных инструментов.
6. Используется в качестве фоновой краски для деталей автомобиля.

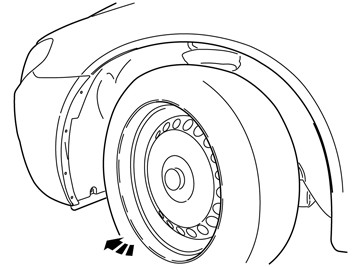

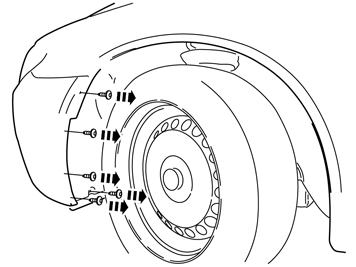

Снятие

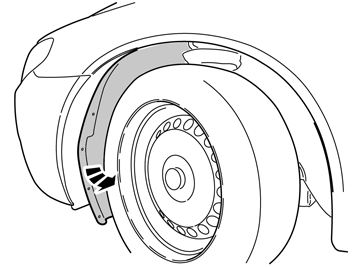

• Очистите кожух бампера изопропанолом там, где должен крепиться вырезной шаблон для переднего гнезда электрического нагревателя.
• Вытрите насухо.

• Используйте шаблон с инструкциями по установке.
• Вырежьте по пунктирным линиям.

• Закрепите шаблон вровень с линией в переднем крае переднего крыла и заднем крае кожуха бампера.

Монтаж дополнительного оборудования

• Возьмите острый нож. Сделайте сначала тонкий вырез по контуру вдоль краев на внутренней стороне шаблона, чтобы получился контрольный паз. Осторожно вырежьте затем из кожуха бампера.

Примечание: Режьте осторожно, нож может легко соскользнуть и выйти за пределы шаблона.

• Уберите шаблон и куски ленты.
• Вставьте защитную крышку переднего гнезда из комплекта и проверьте, что она подходит. При необходимости отрегулируйте отверстие с помощью ножа или напильника.
• Снимите заусенцы по краям отверстия и уберите стружку.

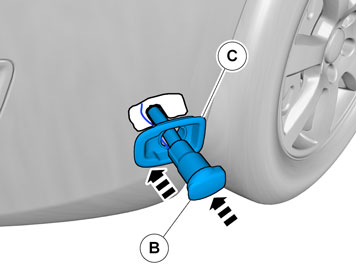

• Прижмите защитную крышку из комплекта в вырезанное отверстие в кожухе бампера.
• Возьмите провод переднего гнезда с проводом заземления из комплекта и установите их через защитную крышку.

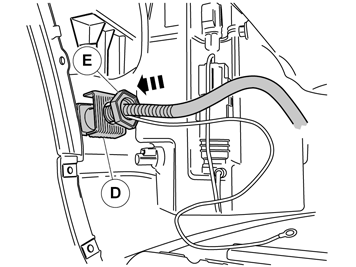

• Установите крепежную скобу и гайку из комплекта.
• Подсоедините электрический контакт к переднему гнезду, чтобы придерживать, когда оно будет затягиваться.
• Затяните переднее гнездо к кожуху бампера.

• Убедитесь, что крышка переднего впускного отверстия открывается назад.

Снятие

Монтаж дополнительного оборудования

• Протяните кабель с проводом заземления от переднего гнезда позади смонтированного левого переднего подрамника.

• Протяните его дальше вниз по внутренней части подрамника.

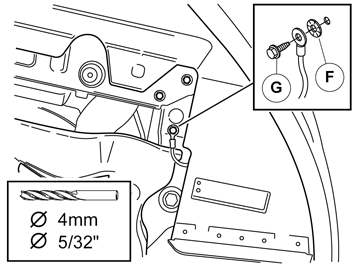

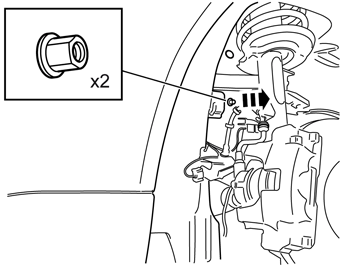

• Просверлите отверстие Ø 4 мм (Ø 5/32") для заземления переднего гнезда на нижней стороне передней левой боковой балки там, где показано на рисунке.
• Снимите заусенцы по краям отверстия, уберите стружку от сверления и защитите края от ржавчины.
• Возьмите винт и зубчатую гайку из комплекта. Затяните провод заземления.

• Зажмите провод из переднего гнезда в специальном отверстии на левом переднем креплении в подрамнике.

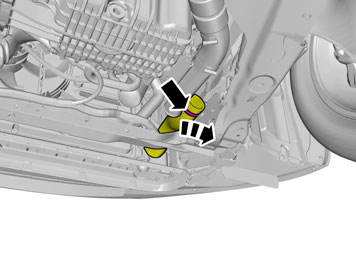

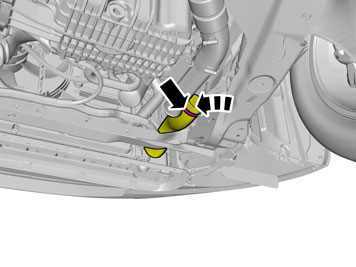

• Слейте охлаждающую жидкость.

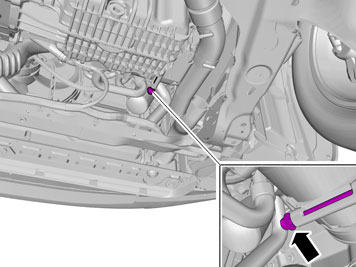

• Затяните штуцер после сливания.

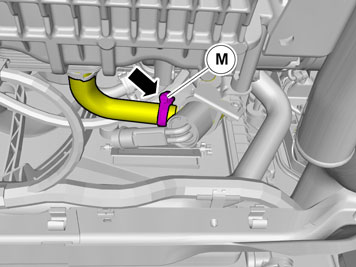

• Отсоедините шланг.

• Отверните на несколько оборотов винт компрессора АС.

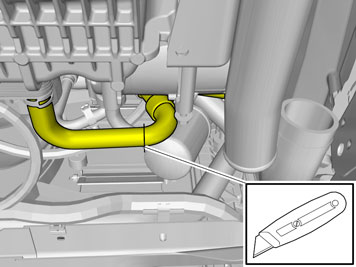

• Отрежьте шланг от масляного радиатора.

Примечание: Часть охлаждающей жидкости может вытечь.

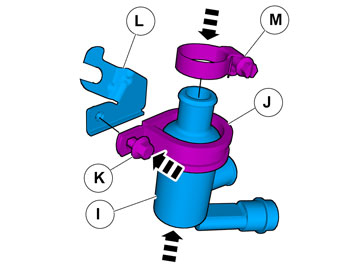

• Не затягивайте винт (K) слишком сильно.

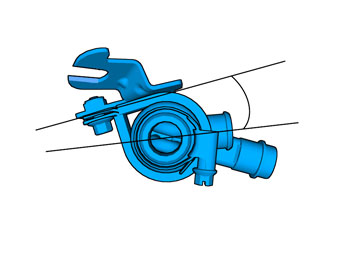

• Поверните нагреватель примерно так, как показано на рисунке.

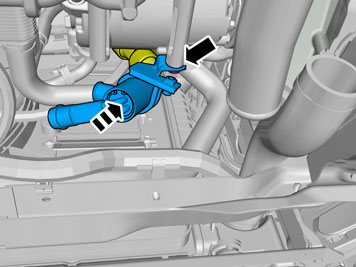

• Установите на место нагреватель с закрепленной на винте консолью для агрегата АС.

Примечание: Выступ в компрессоре АС предназначен для консоли нагревателя.

Примечание: Пока не затягивайте сильно шланговые зажимы.

• Установите на нагревателе верхний шланг.

Примечание: Выступ в компрессоре АС предназначен для консоли нагревателя.

Примечание: Пока не затягивайте сильно шланговые зажимы.

• Подсоедините шланг от масляного радиатора.
• Проверьте, чтобы нагреватель был надежно зафиксирован в зажиме, а шланги правильно протянуты.

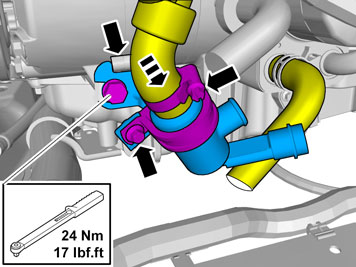

• Полностью затяните все шланговые зажимы.

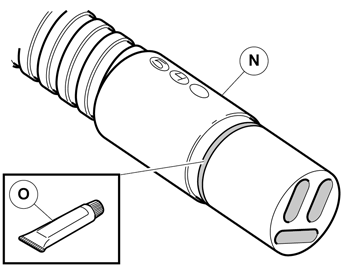

• Нанесите низкотемпературную консистентную смазку на уплотнительное кольцо на контактную поверхность провода.

Примечание: Консистентная смазка не должна попасть на поверхности контактов.

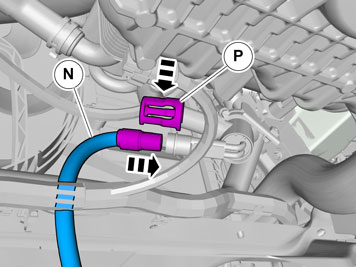

• Подсоедините провод к нагревателю.

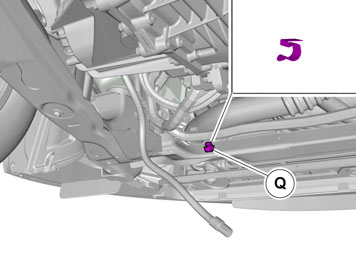

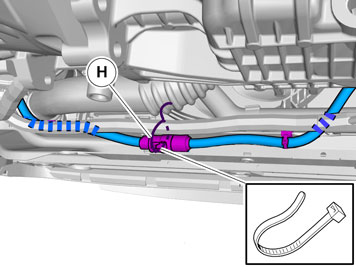

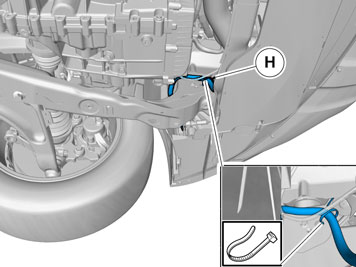

• Возьмите зажим из комплекта и прижмите его на верхний/передний край подрамника и в его левый передний край.

Касается при одновременной установке контакта для салона

• Достаньте из комплекта запорные втулки и ответвительный контакт.

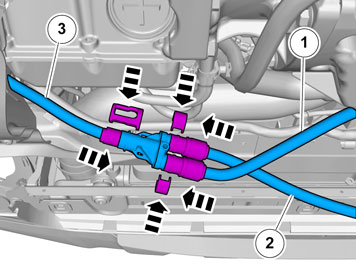

• Соедините провода следующим образом:
• Крепко прижмите провода для закрепления в контакте разветвления и прижмите запорные втулки над штепсельными соединениями.

• Нанесите низкотемпературную консистентную смазку на уплотнительное кольцо на контактную поверхность провода.

Примечание: Консистентная смазка не должна попасть на поверхности контактов.

Применимо только при установленном обогревателе двигателя

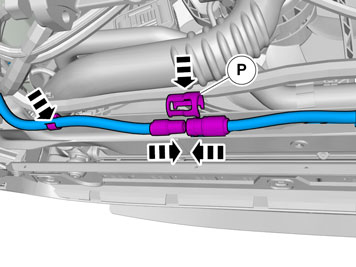

• Подсоедините провода и зафиксируйте в зажимах.

Касается всех автомобилей

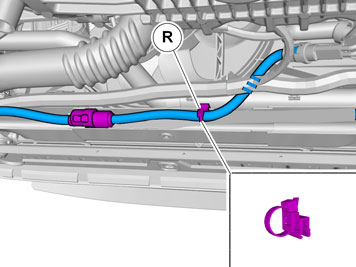

• Зафиксируйте провода на переднем/верхнем крае подрамника.

• Закрепите стык проводов в имеющемся жгуте проводов.

Установка

• Залейте охлаждающую жидкость, прогрейте двигатель, удалите воздух из системы охлаждения и проверьте, чтобы не было утечки.
• При необходимости долейте систему охлаждения.
• Установите на место снятые детали в обратной последовательности.

• Установите на место снятые детали в обратной последовательности.
