Электрический нагреватель двигателя, 230 В, 4-цил. турбо

• Освободите зажим для всасывающего шланга и отсоедините шланг.

Касается S80

• Очистите кожух бампера изопропанолом там, где должен крепиться вырезной шаблон для переднего гнезда электрического нагревателя.
• Вытрите насухо.

• Возьмите шаблон из комплекта и обрежьте его по пунктирным линиям.

• Снимите защитную пленку с шаблона и установите его вровень с передним краем переднего крыла и выдавленным углублением в кожухе бампера, как показано на рисунке.

• Возьмите острый нож. Сделайте сначала тонкий вырез по контуру вдоль краев на внутренней стороне шаблона, чтобы получился контрольный паз. Осторожно вырежьте затем из кожуха бампера.

Примечание: Режьте осторожно, нож может легко соскользнуть и выйти за пределы шаблона.
- Уберите шаблон и куски ленты.
- Вставьте защитную крышку переднего гнезда из комплекта и проверьте, что она подходит. При необходимости отрегулируйте отверстие с помощью ножа или напильника.
- Снимите заусенцы по краям отверстия и уберите стружку.

Относится к V70

• Отыщите шаблон для переднего гнезда в инструкции по установке. Вырежьте его по пунктирным линиям.

Примечание: Проверьте масштаб.

• Прикрепите шаблон лентой вровень с передним краем переднего крыла и выдавленным углублением в кожухе бампера, как показано на рисунке.

• Возьмите острый нож. Сделайте сначала тонкий вырез по контуру вдоль краев на внутренней стороне шаблона, чтобы получился контрольный паз. Осторожно вырежьте затем из кожуха бампера.

Примечание: Режьте осторожно, нож может легко соскользнуть и выйти за пределы шаблона.
- Снимите шаблон.
- Вставьте защитную крышку переднего гнезда из комплекта и проверьте, что она подходит. При необходимости отрегулируйте отверстие с помощью ножа или напильника.
- Снимите заусенцы по краям отверстия и уберите стружку.

Относится к модели XC60

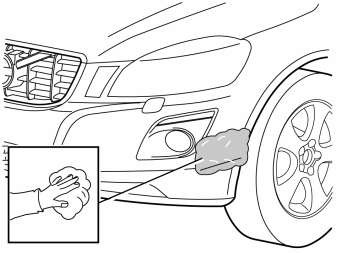

• Очистите отмеченную поверхность с помощью изопропанола и хорошо просушите.

• Отыщите шаблон для переднего гнезда в инструкции по установке. Вырежьте его по пунктирным линиям.

Примечание: Проверьте масштаб.

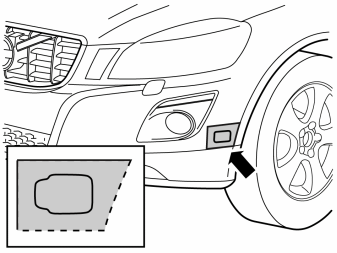

• Прикрепите шаблон лентой вровень с передним краем переднего крыла и стыком в кожухе бампера, как показано на рисунке.

• Возьмите острый нож. Сделайте сначала тонкий вырез по контуру вдоль краев на внутренней стороне шаблона, чтобы получился контрольный паз. Осторожно вырежьте затем из кожуха бампера.

Примечание: Режьте осторожно, нож может легко соскользнуть и выйти за пределы шаблона.
- Снимите шаблон.
- Вставьте защитную крышку переднего гнезда из комплекта и проверьте, что она подходит. При необходимости отрегулируйте отверстие с помощью ножа.
- Снимите заусенцы по краям отверстия и уберите стружку.

Относится ко всем моделям

• Прижмите защитную крышку из комплекта в вырезанное отверстие в кожухе бампера.
• Возьмите провод переднего гнезда с проводом заземления из комплекта и установите их через защитную крышку.

Иллюстрации A и B

• Установите крепежную скобу и гайку из комплекта.
• Осторожно поверните контакт переднего гнезда так, чтобы крышка открылась назад (рис. В).
• Подсоедините электрический контакт к переднему гнезду, чтобы придерживать, когда оно будет затягиваться.
• Затяните переднее гнездо к кожуху бампера.
• Прижмите провод в держатель на бачке омывателя.
• Снимите крышку расширительного бачка охладителя.

Иллюстрации A и B

• Протяните провод с проводом заземления из переднего гнезда перед левым передним креплением вспомогательной рамки и вниз по внутренней стороне вспомогательной рамки.

Иллюстрация A

Относится к S80 и V70

• Просверлите отверстие Ø4 мм (Ø5/32") для заземления переднего гнезда на нижней стороне передней левой боковой балки там, где показано на рисунке.
• Снимите заусенцы по краям отверстия, уберите стружку от сверления и защитите края от ржавчины.
• Возьмите винт и зубчатую гайку из комплекта. Затяните провод заземления.

Иллюстрация B

Относится к модели XC60

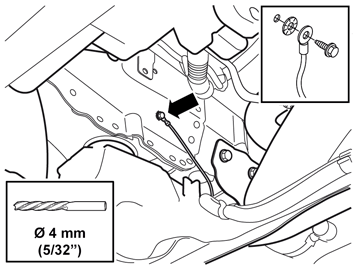

• Просверлите отверстие Ø4 мм (Ø5/32") для заземления переднего гнезда на внутренней стороне передней левой боковой балки там, где показано на рисунке.
• Снимите заусенцы по краям отверстия, уберите стружку от сверления и защитите края от ржавчины.
• Возьмите винт и зубчатую гайку из комплекта. Затяните провод заземления.

• Слейте охлаждающую жидкость.
• Затяните штуцер после сливания.

• Протяните вниз всасывающий шланг и прицепите его у подрамника.

• Возьмите распорную втулку из комплекта и затяните в правом отверстии на передней стороне двигателя над стыком между блоком двигателя и поддоном картера.

• Возьмите нагреватель и зажим из комплекта и соедините вместе согласно рисунку.

• Возьмите винт из комплекта и затяните нагреватель в распорной втулке.

Иллюстрации A и B

• Обрежьте шланг (1) согласно следующей процедуре:

• При необходимости выровняйте концы шлангов. Не отрезайте слишком много, иначе шлангов не хватит.
• Возьмите шланговые зажимы и затяните шланги к нагревателю. Рекомендуется выполнять снизу.

• Возьмите снабженное зажимом ленточное крепление, предназначенное для отверстия Ø6,5 мм (Ø1/4"), и прижмите его в левое отверстие на внутренней стороне верхнего края подрамника.

• Возьмите два зажима из комплекта и прижмите их на верхний/передний край подрамника и в его левый передний край.
• Разместите зажим, который должен быть ближе всего к ранее установленному ленточному креплению, в соответствии с размерами на рисунке.

• Смажьте О-образное кольцо на контакте на проводе с переднего гнезда при помощи низкотемпературной консистентной смазки.

Примечание: Консистентная смазка не должна попасть на поверхности контактов.

Иллюстрация A

• Возьмите штепсельный провод для нагревателя двигателя из комплекта и подсоедините к проводу с переднего гнезда. Надежно сожмите контакты и прижмите стопорную втулку из комплекта над стыком.

Иллюстрация B

• Закрепите штепсельное соединение проводки (1) во внутренней стороне вспомогательной рамки с помощью ленточного крепления и прижмите провод в установленные зажимы.

Иллюстрация C

Касается при одновременной установке контакта для салона

• Если одновременно необходимо смонтировать контакт в салоне, то установите теперь контакт ответвления. Смажьте О-образные кольца на контактах, как и раньше.
• Подсоедините:

Иллюстрация D

Касается при одновременной установке контакта для салона

• Введите контакт ответвления в пространство в подрамнике. Затяните контакт ответвления с помощью ленточного крепления вокруг внешнего из двух контактов на контакте ответвления. Может потребоваться изменить положение краевых зажимов в верхнем крае на левой стороне подрамника, чтобы подогнать контакт ответвления.

Если необходимо одновременно смонтировать контакт для салона из оснастки, то теперь устанавливается контакт ответвления согласно рис. C и D и к нему подключаются провода.

• Смажьте О-образное кольцо на контакте на штепсельном проводе с помощью низкотемпературной консистентной смазки.

Примечание: Консистентная смазка не должна попасть на поверхности контактов.

• Надежно прижмите провод в контакт нагревателя.
• Прижмите стопорную втулку из комплекта над стыком.

• Подведите всасывающий шланг на место вверх и затяните зажим. Убедитесь в том, что он находится на правильной стороне от провода к нагревателю.

• Зажмите штепсельный провод вокруг всасывающего шланга двойным ленточным креплением, а также краевым зажимом с ленточным креплением на внутренней стороне верхнего края на подрамнике.

• Залейте охлаждающую жидкость и прогрейте двигатель. Удалите воздух из системы охлаждения и проверьте, чтобы не было утечки.
• При необходимости долейте систему охлаждения.
