Электрический нагреватель двигателя 110 В, 5-цил.

• Выверните винты.

• Выверните винты.
• Снимите гайки.

• Снимите зажимы.

• Снимите воздухоотражатель.

• Снимите зажимы.

• Отсоедините контактный разъем.

Примечание: Эту операцию легче выполнять вдвоем.

Иллюстрации A, B, C и D

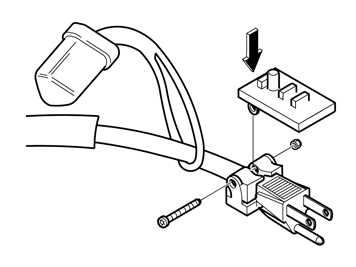

• Возьмите части переднего ввода из комплекта и соберите их.

• Вырежьте отверстие для разъема.

• Протяните провод.

• Установите на место контакт и затяните винт с шайбой и прокладкой.

• Прикрепите провод к существующему жгуту проводки, как показано на рисунке.

• Установите кожух бампера для сборки. Проведите провод между корпусом омывателя и консолью радиатора.

Примечание: Эту операцию легче выполнять вдвоем.

• Подсоедините контактный разъем.

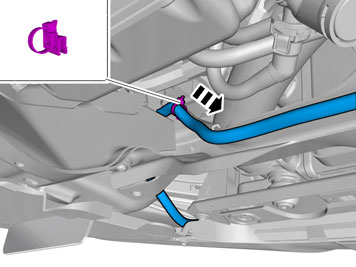

• Установите зажим/зажим фланца на верхний край вспомогательной рамы и закрепите проводку.

• Слейте охлаждающую жидкость.

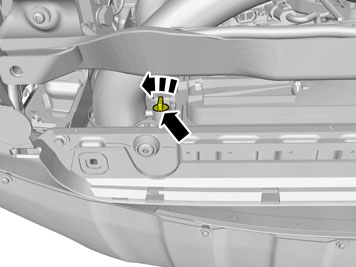

• Затяните штуцер после слива охлаждающей жидкости.

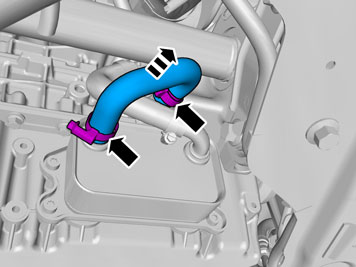

• Освободите шланговые зажимы на левом из шлангов на масляном радиаторе и снимите его. Он больше не будет использоваться. Вытечет некоторое количество охлаждающей жидкости.

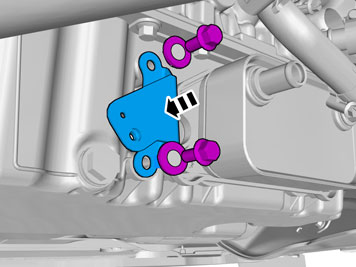

• Возьмите консоль, два винта и шайбы из комплекта и закрепите консоль в имеющихся отверстиях на левой стороне масляного радиатора.

Примечание: Винты самонарезные. При ввинчивании убедитесь, что винты не перекошены. Головки винтов должны ровно прилегать к подложке.

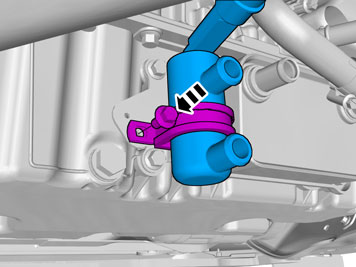

• Возьмите нагреватель, зажим, покрытый резиной, и винт из комплекта и затяните нагреватель с помощью зажима в нижнем отверстии в консоли. Шланговые соединения на нагревателе должны указывать прямо назад.

• Возьмите длинный шланг и два шланговых зажима из комплекта.

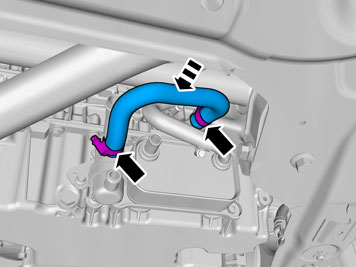

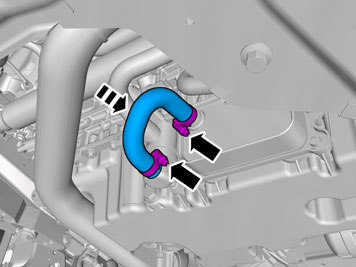

• Подсоедините шланг между трубой охлаждения и верхним разъемом на нагревателе.

• Возьмите оставшийся шланг и два шланговых зажима из комплекта.
• Подсоедините шланг между масляным радиатором и нижним разъемом на нагревателе.

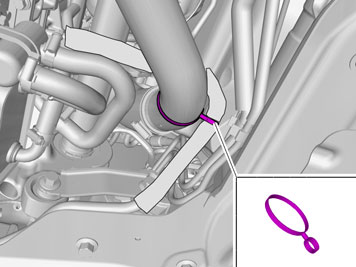

• Основательно затяните зажимы.

Иллюстрации A и B

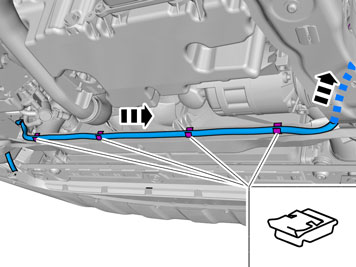

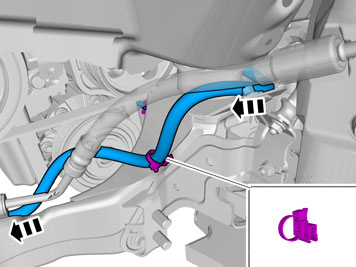

• Установите металл. зажимы на верхний край вспомогательной рамы и закрепите проводку.
• Продолжите тянуть провод вверх вокруг правого крепления подрамника между насосом сервопривода и кузовом.

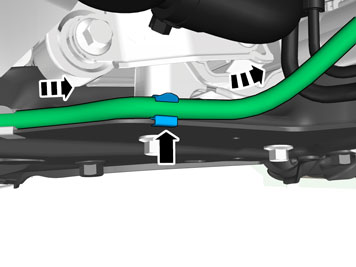

• Установите зажим фланца на верхний край вспомогательной рамы и закрепите проводку.

• Закрепите проводку стальным зажимом из комплекта по краю вспомогательной рамы.

• Закрепите проводку стальным зажимом из комплекта по краю вспомогательной рамы.

• Установите защиту для фары.

• Смажьте уплотнительное кольцо круглого сечения на контакте для провода нагревателя с помощью низкотемпературной консистентной смазки арт. № 1161427.

Примечание: Консистентная смазка не должна попасть на поверхности контактов.

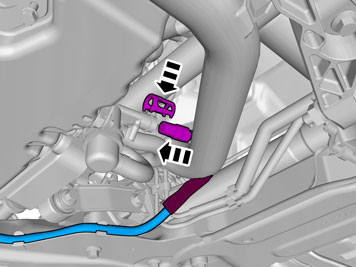

• Подключите разъем нагревателя и прикрепите фиксирующую втулку поверх соединения.

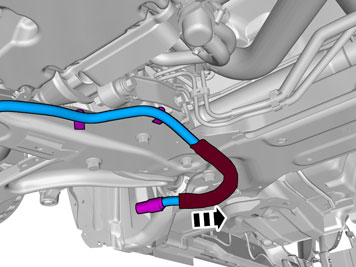

• Натяните защиту для фары, так чтобы охватить весь разъем, и закрепите серым ленточным зажимом.

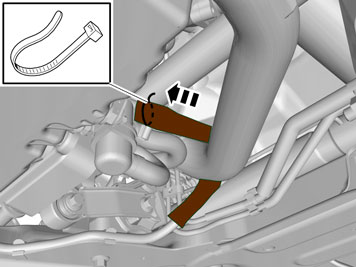

• Прикрепите провод к трубе турбоагрегата.

• Залейте охлаждающую жидкость и прогрейте двигатель.
• Удалите воздух из системы охлаждения и проверьте, чтобы не было утечек.
• При необходимости долейте систему охлаждения.
