Электрически подогреваемый маслоуловитель, установка

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Отсоединение отрицательного провода аккумулятора

Отсоедините отрицательный провод аккумулятора, см. VIDA:Ремонт и установкаФункциональная группа 31Аккумулятор, замена.Снимите крышку панели предохранителей в моторном отсеке.

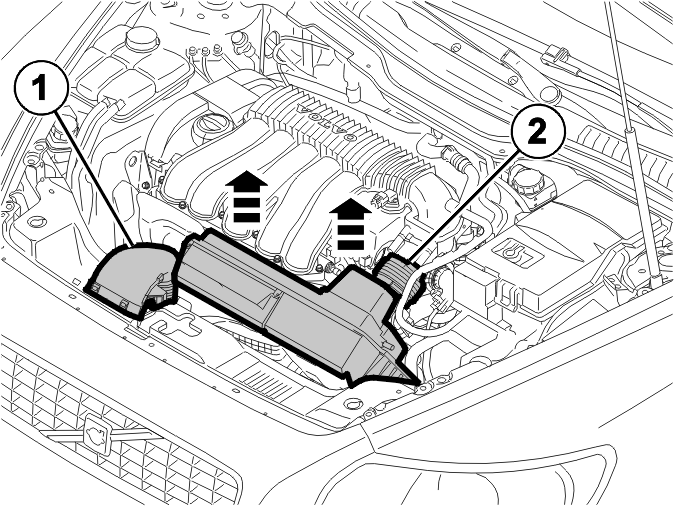

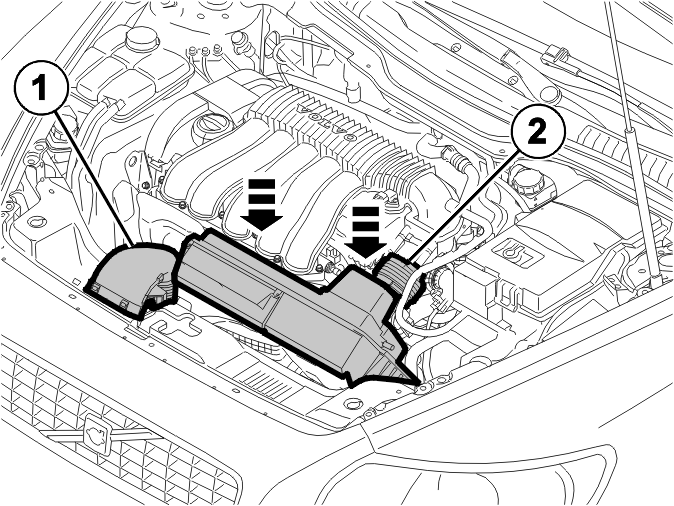

Снятие модуля воздухоочистителя

Снимите:

• винты впускного коллектора и резонатор в передней крышке
• впускной коллектор вместе с резонатором модуля воздухоочистителя (1)
• шланг датчика массового расхода воздуха (2)
• тормозной вакуумный шланг с модуля воздухоочистителя. Отсоедините разъем датчика массового расхода воздуха.

Обрежьте ленточные хомуты жгута проводов модуля воздухоочистителя. Выньте модуль воздухоочистителя из резиновых креплений, подняв его вверх по прямой. Затем потяните модуль по направлению к левому переднему крылу. Выньте модуль.

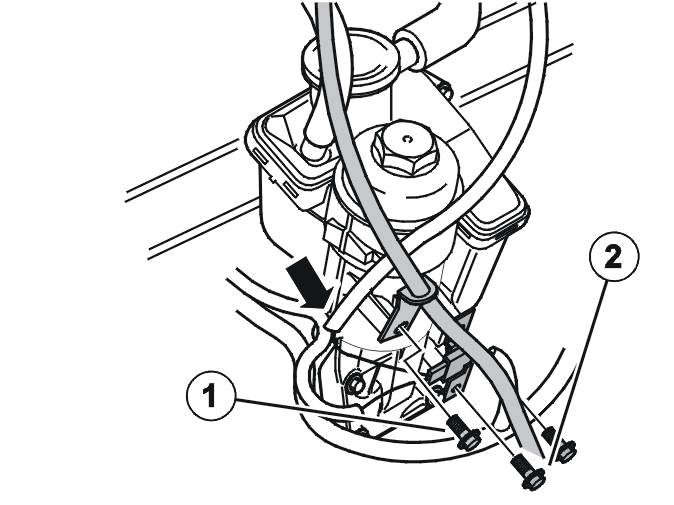

Снятие маслоуловителя

Снимите:

• винт (1) щупа для измерения уровня
• щуп для измерения уровня. Потяните прямо вверх. Закупорьте отверстие в масляном поддоне
• 2 винта (2) кронштейна, удерживающего разъем.

Сдвиньте кронштейн и жгут проводов в сторону.Снимите зажим жгута проводов с маслоуловителя.

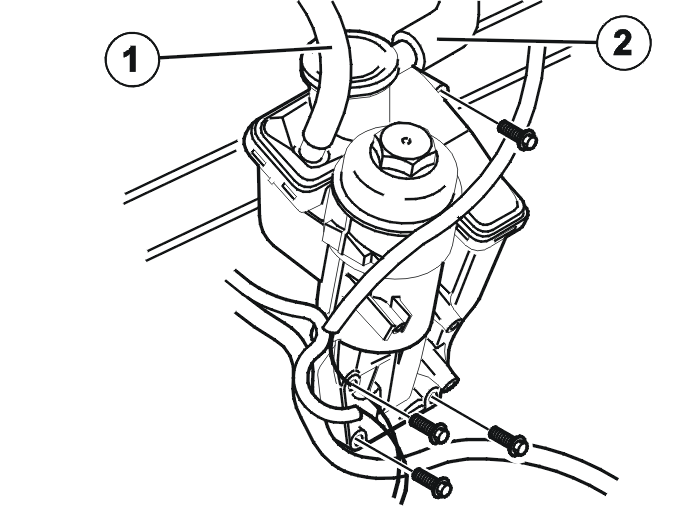

Снятие маслоуловителя, продолжение

Снимите:

• 4 винта с маслоуловителя
• зажим (1) шланга вентиляции картера.

Отсоедините шланги от маслоуловителя (1 и 2)Снимите маслоуловитель. Убедитесь, что прокладки также сняты.

Примечание: Соберите пролившееся масло под маслоуловителем. Используйте бумагу.

Снятие крышки кабеля воспламенения

Примечание: Bыберите двигатель B5244S5 (без турбонаддува) или B5254T3 (с турбонаддувом).

См. VIDA:Ремонт и установкаФункциональная группа 28Катушка зажигания, замена.

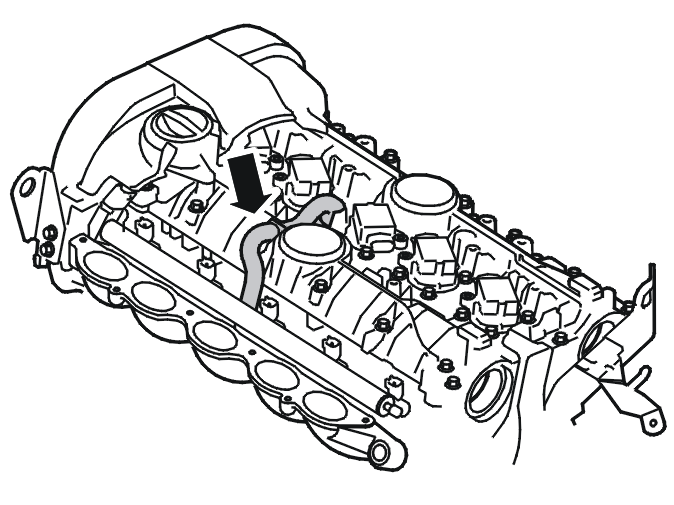

Снятие шланга крышки клапанов

Снимите шланг и зажим для шланга.

Установка шланга крышки клапанов

Установите:

• зажим на шланге вентиляции картера.

Прижмите шланг к крышке клапанов и сожмите.

Установка крышки кабеля воспламенения

Примечание: Bыберите двигатель B5244S5 (без турбонаддува) или B5254T3 (с турбонаддувом).

См. VIDA:Ремонт и установкаФункциональная группа 28Катушка зажигания, замена.

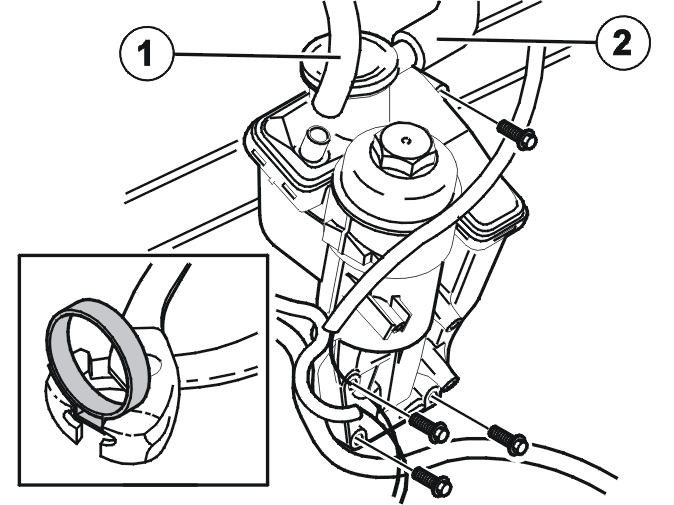

Установка маслоуловителя

Примечание: Убедитесь, что новые уплотнительные кольца не повреждены. Убедитесь, что новые уплотнительные кольца правильно расположены в пазу.

Установите:

• маслоуловитель. Одновременно прижмите шланг вентиляции картера (2) на место
• 4 винта M7. Затяните до 16 Н·м
• зажим на шланге вентиляции картера (1).

Подсказка: Слегка сожмите зажим перед тем, как сжимать шланг.

• шланг вентиляции картера (1). Затяните зажим.

Установка маслоуловителя, продолжение

Установите:

• 2 винта M6 (2) кронштейна. Затяните до 10 Н·м
• щуп для измерения уровня. Снимите уплотнение с масляного поддона
• винт M6 (1) щупа для измерения уровня. Затяните до 10 Н·м.

Прижмите зажим на место на жгуте проводов на маслоуловителе.

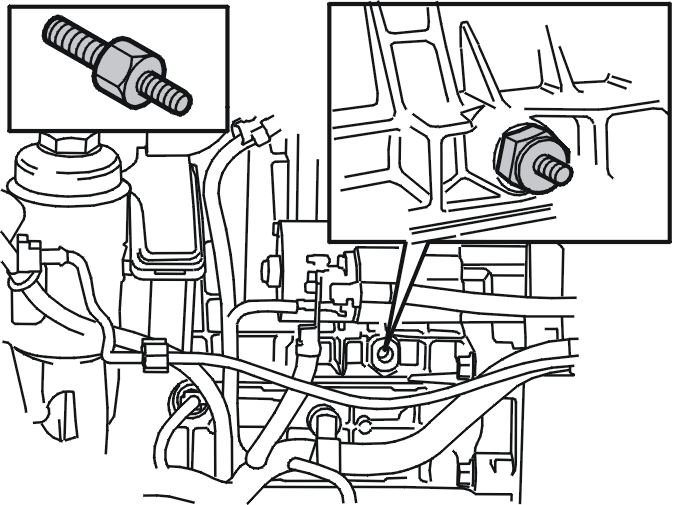

Установка болта

Установите:

• болт на блоке цилиндров.

Затяните до 25 Н·м.

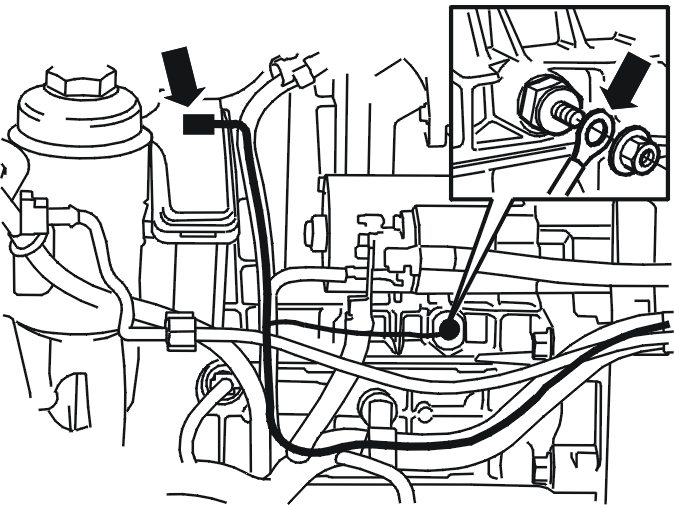

Установка жгута проводов, маслоуловитель

Подсоедините кабель к 2-штырьковому разъему в маслоуловителе.

Установите:

• провод заземления на болте. Используйте гайку, как показано на иллюстрации.

Затяните до 12 Н·м.

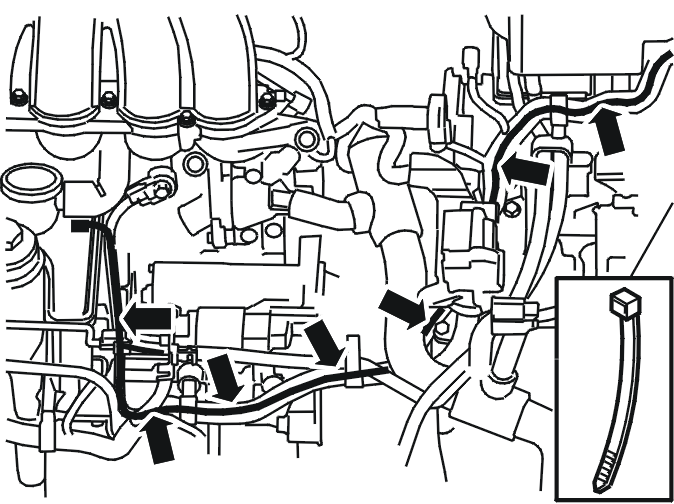

Прокладка кабелей

Протяните кабель вдоль имеющегося жгута проводов к блоку предохранителей.

Установите:

• 7 ленточных хомутов, как показано на иллюстрации.

Установка разъема кабеля

Отсоедините разъем C90 блока предохранителей в моторном отсеке.Снимите ленту вокруг конца резинового уплотнения.Проденьте кабель сквозь резиновое уплотнение.

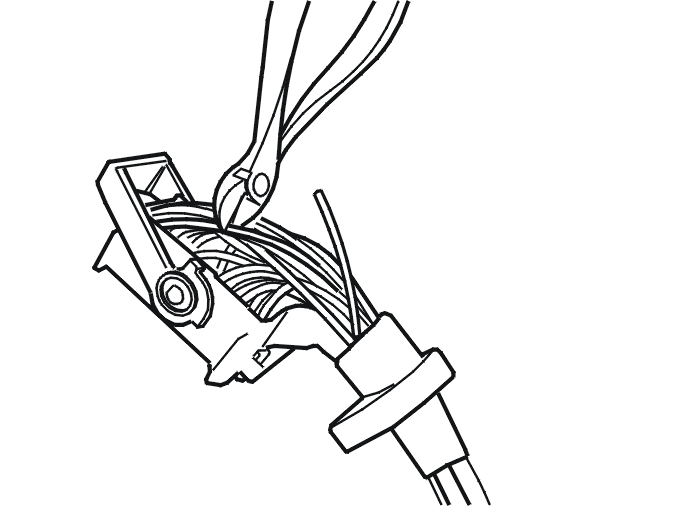

Установка разъема кабеля, продолжение

Отрежьте кабель от вывода 14 в разъеме C90 на блок предохранителей в моторном отсеке. Отрежьте приблизительно 30 мм от штырька 14.Зачистите три конца кабеля приблизительно на 7 мм. Используйте инструмент для зачистки кабеля 951 2620.

Сращивание узловой точки кабелей

Срастите три кабеля. Используйте обжимную втулку. См. VIDA:Ремонт и установкаФункциональная группа 37Сращивание кабелей.

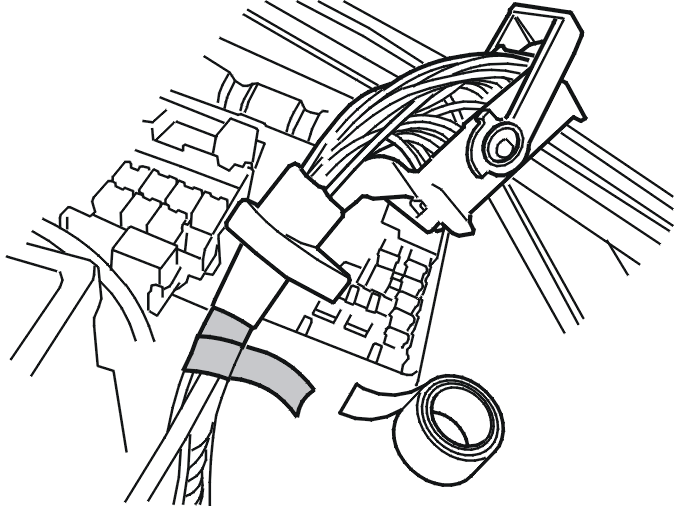

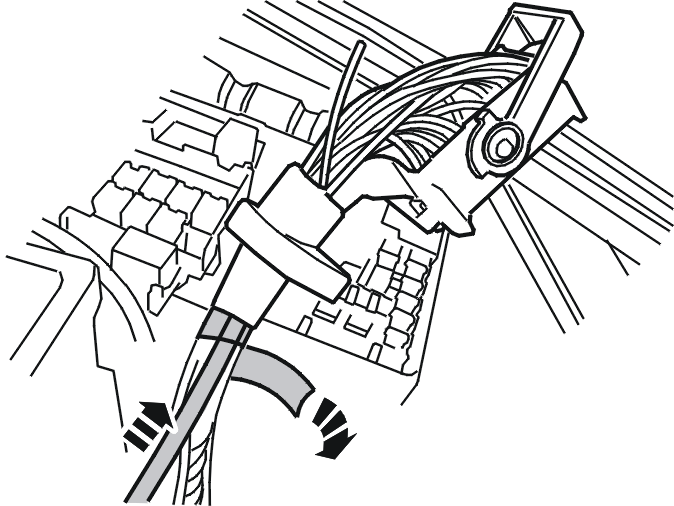

Изолирование жгута проводов/резиновой втулки

Приклейте ленту на краю резиновой втулки.

Установите:

• разъем
• крышку держателя предохранителя.

Установка модуля воздухоочистителя

Подсказка: Смажьте крепежные крюки на модуле воздухоочистителя вазелином или чем-нибудь подобным.

Установите:

• модуль воздухоочистителя. Поверните модуль вниз и потяните его по направлению к правому переднему крылу. Толкните модуль прямо вниз, так чтобы защелки вошли в зацепление
• шланг на датчике массового расхода воздуха (2). Затяните зажим для шланга
• тормозной вакуумный шланг на модуле воздухоочистителя. Используйте новый зажим
• впускной коллектор вместе с резонатором (1) модуля воздухоочистителя. Подсоедините разъем датчика массового расхода воздуха. Подсоедините 2 разъема модуля управления двигателя (ЕСМ). Зафиксируйте при помощи двух красных запорных планок
• защитную крышку над модулем управления двигателя (ECM).

Установка отрицательного провода аккумулятора

Подсоедините отрицательный провод аккумулятора. См. VIDA:Ремонт и установкаФункциональная группа 31Аккумулятор, замена.

Проверьте функционирование.
