Электрическая система ручного управления повышающей передачей

Применимость

Автоматическая коробка передач

Электрическая система включения/выключения повышающей передачи состоит из следующих компонентов:

1. 1. Кнопка (54) на рычаге переключателя передач
2. 1. Шаговое реле (136)
3. 1. Электромагнитный клапан (201) в коробке передач
4. 1. Контрольная лампа (106)

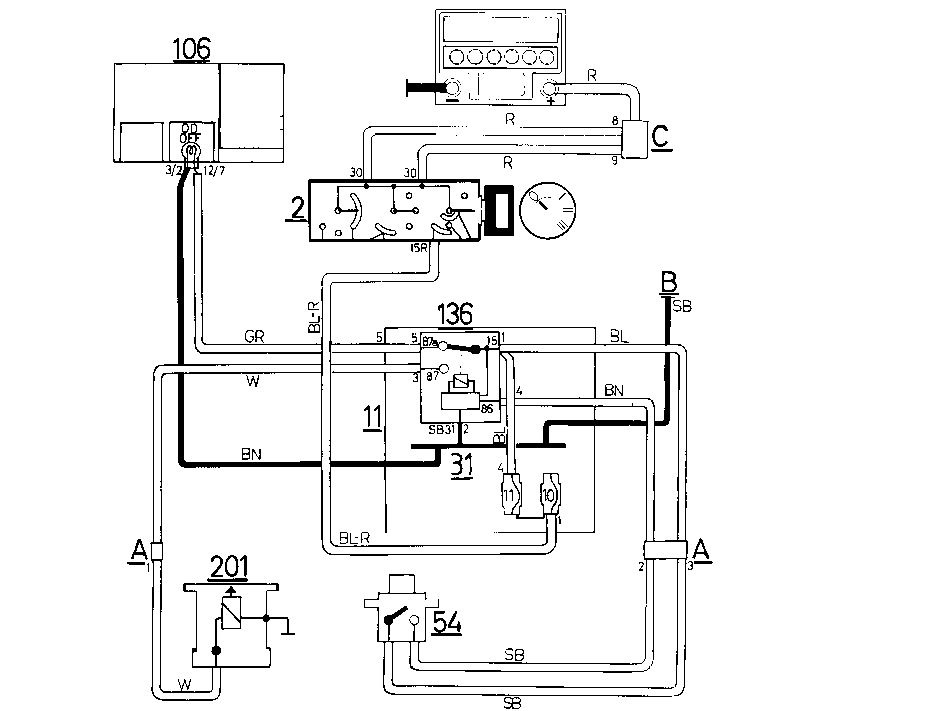

Электрическая схема

1. 1 Аккумуляторная батарея
2. 2 Выключатель зажигания
3. 11 Блок предохранителей
4. 54 Кнопка
5. 106 Контрольная лампа выключения повышающей передачи (OD-off)
6. 136 Шаговое реле
7. 201 Электромагнитный клапан

Включена повышающая передача

Ток подается через шаговое реле 136 на электромагнитный клапан 201, пропускающий поток жидкости в клапанный блок для включения повышающей передачи.

Выключение повышающей передачи

При нажатии на кнопку на рычаге переключателя передач шаговое реле 136 прерывает подачу тока на электромагнитный клапан. Вместо этого ток подается на контрольную лампу 106, которая загорается.При этом масло в клапанном блоке направляется посредством электромагнитного клапана, вызывая включение прямой передачи. После этого повышающая передача остается включенной до повторного нажатия на кнопку.Коробка передач также возвращается к 4-ступенчатому режиму переключения после выключения и включения зажигания. Это происходит из-за повторного задействования электромагнитного клапана в коробке передач посредством реле.
