Электрическая панель управления

Применимость

Электрическая панель управления находится в
автомобиле со стороны водителя и прикреплена болтами к
перегородке моторного отсека перед ветровым стеклом.Все электрические подключения между
пассажирским салоном и моторным отсеком находятся в
электрической панели управления. Через перегородку
моторного отсека не пропущены никакие кабели, что
позволяет снизить уровень шума и предотвращает
протечку воды.Электрическая панель управления может быть
разделена на три части. В первой части находятся
предохранители, во второй реле с доступом из моторного
отсека, в третьей реле, к которым имеется доступ из
пассажирского салона, под кабельным жгутом приборной
панели.Подробности работы реле и шин электрической
панели управления смотрите в Руководстве по
обслуживанию, Раздел 3, Схемы проводки для моделей 850,
главу о "зажигании и электрической панели управления,
предохранителях и реле".В электрической панели управления имеется
крышка над предохранителями. Для ее открывания
нажмите на защелку и поднимите крышку. На наклейке с
внутренней стороны крышки показано, для чего
используется каждый предохранитель и приводятся

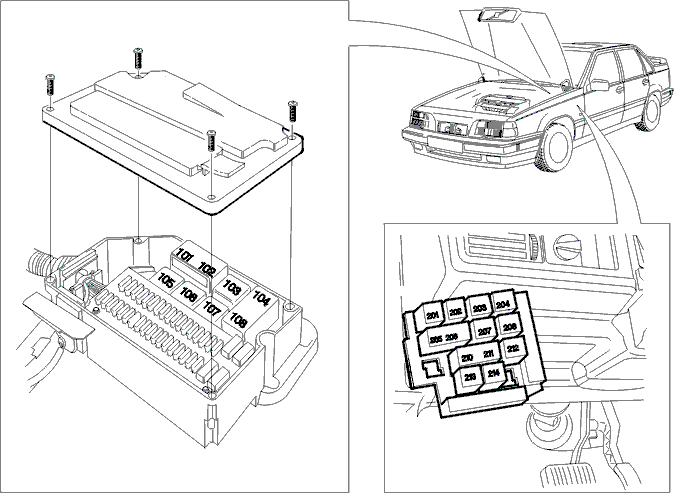

значения тока для предохранителей.Отвинтите винты крышки (смотрите рисунок) для
получения доступа к реле с целью их установки и поиска
неисправностей.Реле, доступ к которым имеется со стороны
моторного отсека, связаны с различными функциями
моторного отсека.Реле для других функция расположены под
приборной панелью на панели реле, доступ к которой
имеется со стороны моторного отсека.
