Применимость

Модель Двигатель Год
XC90 2009–2015

Примечание: Есть две версии жгута проводки для туннельной консоли - с подготовкой для цифрового телеприемника или без нее.

Рисунки в инструкции по установке показывают жгут проводки без цифрового телеприемника.

IMG-256044

  • Сдвиньте оба передних сиденья полностью назад и полностью вверх в переднем и заднем крае.
  • Нажмите подголовник вниз.
  • Найдите два стопора подголовника на задней стороне сиденья. Вдавите запорные крюки и одновременно потяните подголовник вверх.
  • Может потребоваться опять немного опустить сиденья в заднем крае, чтобы можно было полностью вытащить подголовники из спинок. Поэтому опустите сиденье ровно настолько, чтобы подголовник двигался свободно, и снимите подголовник. Снимите его с обоих передних сидений и оставьте сиденья в том же положении.

R8504225

  • Снимите обе боковые панели туннельной консоли.

R8504495

  • Снимите звуковой щит на стороне водителя, сняв вначале винты, и затем отогните звуковой щит в верхнем крае.

IMG-238927

  • Втяните ручку (1), сдвиньте туннельный отсек назад и снимите его (2).

R8503994

  • Снимите крышку. Она не должна больше использоваться.

R8504113

Применимо к автомобилям с автоматической коробкой передач

  • Поверните ключ зажигания в положение II.

Относится ко всем моделям

  • Установить рычаг переключения передач в крайнее заднее положение.
  • Используя инструмент для демонтажа уплотнителей, поддеть заднюю кромку панели рычага переключения передач.

IMG-245980

  • Поверните ключ зажигания в положение 0.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

IMG-239204

  • Вдавите фиксаторы на нижней стороне и снимите панель.

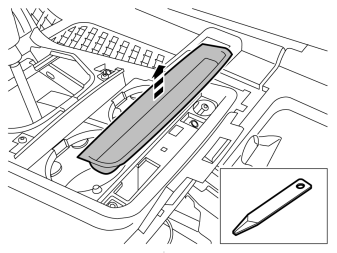

IMG-268403

  • Снимите малый отсек для хранения.

Касается автомобиля с телефоном

R3904067

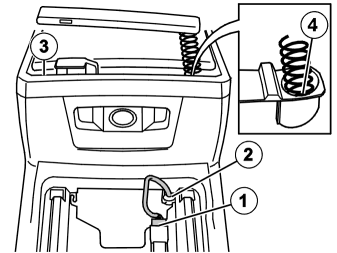

  • Отцепите и разъедините контактный разъем (1).
  • Освободите телефонный кабель от кабельного зажима (2).
  • Отделите телефонный кабель.
  • Снимите потайную трубку.
  • Выверните винт (3).
  • Отогните стопорный крюк (4).
  • Снимите держатель телефонной трубки.

Относится ко всем моделям

IMG-268404

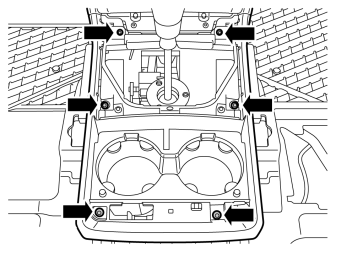

  • Снимите шесть винтов.

IMG-268405

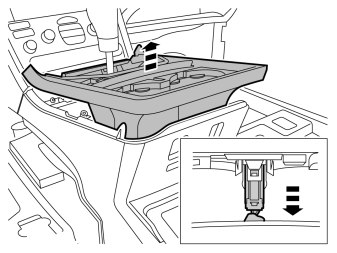

  • Поднимите и снимите верхнюю часть.
  • Одновременно освободите контактный разъем для разъема AUX.

IMG-268406

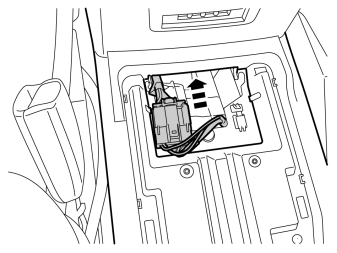

  • Освободите контактный разъем. Вдавите фиксатор и отцепите контактный разъем от туннельной консоли.

IMG-268407

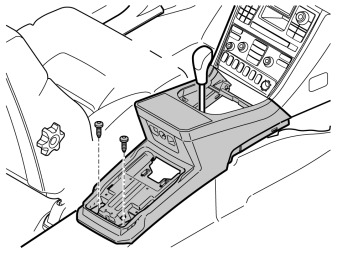

  • Демонтируйте два винта и снимите туннельную консоль.

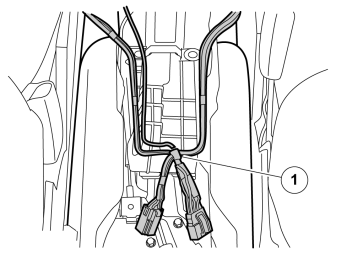

IMG-317323

  • Выньте жгут проводки (С) из комплекта и расположите его согласно рисунку.
  • Ответвление (1) должно быть у заднего края модуля управления SRS. Провод, помеченный синей лентой, должен идти к правому сиденью, а другой - к левому. Провод с 4-полюсными контактными разъемами необходимо протянуть вперед на водительское сиденье.

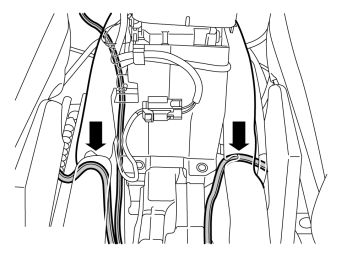

IMG-268409

  • Протяните провода в стыке для напольных ковриков дальше под салазками сидений.
  • Проложите провод в дуге под сиденьем.

IMG-268410

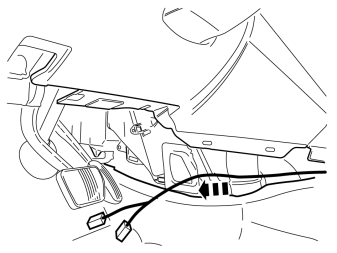

  • Возьмите провод с 4-полюсными контактными разъемами и протяните его вперед на стороне водителя.

Пункты 18-45 выполняются на обоих сиденьях

IMG-268411

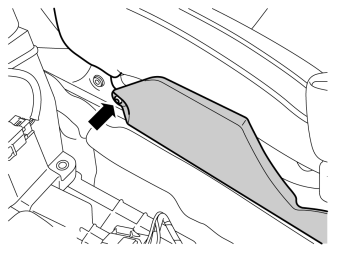

  • Освободите винт для боковой панели сиденья.

IMG-268412

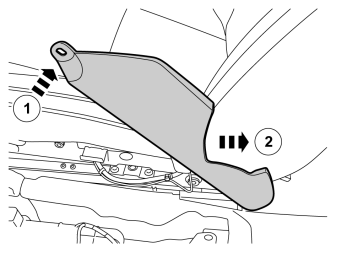

  • Поверните панель вверх в переднем крае.
  • Отцепите ее от сиденья в заднем крае.

IMG-268413

  • Снимите ручку регулировки опоры для поясницы, освободив крышку небольшой отверткой, и вытащите рулевое колесо наружу.

IMG-268414

  • Возьмите длинный ленточный зажим из комплекта и проденьте его через отверстие для регулировки опоры для поясницы и внутри обшивки. Ленточный зажим необходимо протянуть между тонким пеноматериалом обшивки и защитой.

Иллюстрации A и B
IMG-262949

  • Возьмите жгут проводки (А) из комплекта.
  • Соедините лентой наконечники провода на ленточном зажиме. Соедините лентой как можно ровнее. (Рис. В) Протяните жгут проводки сквозь и наружу у отверстия подголовника.
  • Отсоедините ленточный зажим от жгута проводки.

IMG-317223

IMG-262950

Касается правого переднего сиденья

  • Протяните ленточный зажим от внутреннего крепления подголовника вниз к отверстию для регулировки изгиба. Ленточный зажим необходимо протянуть между тонким пеноматериалом обшивки и защитой (см. также рис. 29).

IMG-262952

Касается левого переднего сиденья

  • Протяните ленточный зажим от внешнего крепления подголовника вниз к отверстию для регулировки изгиба. Ленточный зажим необходимо протянуть между тонким пеноматериалом обшивки и защитой (см. также рис. 29).

IMG-262951

Касается обоих сидений

  • Закрепите лентой жгут проводки на ленточном зажиме. Соедините лентой как можно ровнее. См. рис. 22 В.
  • Протяните его вверх к верхнему краю сиденья и наружу через отверстие для подголовника.
  • Снимите ленточный зажим и ленту от жгута проводки.

IMG-317224

Осторожно: В жгуте проводки имеется два коричневых провода.

Коричневый провод к положению 4 скручен с синим проводом к положению 3.

Положение:

  1. Не подсоединен
  2. Белый (W)
  3. Синий (BL)
  4. Коричневый (BN)
  5. Красный/Белый (R/W)
  6. Красный (R)
  7. Черный (SB)
  8. Коричневый (BN)
  9. Желтый (Y)
  10. Зеленый (GN)
  11. Серый (GR)
  12. Розовый (P)

IMG-317243

  • Возьмите контактный разъем из комплекта. Подсоедините выводы жгута проводки согласно пункту 26.
  • Вдавите запирание контактного разъема.

IMG-317244

  • Подгоните длину жгута проводки так, чтобы контактный разъем выступал примерно на 140 мм. Жгут проводки необходимо расположить перед отверстием для подголовника.

IMG-262956

  • Вдавите пальцами жгут проводки под защиту. Жгут проводки не должен выдавливать обшивку после монтажа.

IMG-317245

  • Возьмите подголовник и обшивку из комплекта. Пропустите обшивку над подголовником.

IMG-317263

  • Проденьте два угла на обшивке.

IMG-317325

  • Прицепите обшивку на двух выемках.

IMG-317326

  • Отогните внутрь два элемента усиления обшивки.

IMG-317327

  • Отогните вверх элемент усиления обшивки.
  • Найдите отверстие под обшивкой на стороне подголовника.

Примечание: Сторона, выходящая внутрь в автомобиль.

  • Сделайте отметку для выполнения отверстия с помощью куска ленты.
  • Отогните обратно элемент усиления обшивки.

IMG-317328

  • Установите 5 креплений.

IMG-317329

  • Отогните внутрь крепление обшивки.

IMG-317330

  • Возьмите дисплей из комплекта.
  • Установите его на подголовник.

IMG-317331

  • Подогните дисплей к двум выемкам подголовника.

IMG-317332

  • Установите два винта.

IMG-317333

  • Найдите отверстие под обшивкой на стороне подголовника, помеченное лентой.
  • Сделайте отверстие в обшивке с помощью иглы для рисок или шила.

Примечание: Сторона, выходящая внутрь в автомобиль.

IMG-317334

  • Возьмите крюк для пиджака из комплекта.
  • Вдавите его в отверстие.
  • Легко ударьте его пластмассовым молотком, чтобы он основательно закрепился.

IMG-317335

  • Расположите панель на сиденье.
  • Расположите жгут проводки в выемке панели.

IMG-317336

  • Установите подголовник на сиденье.
  • Продвиньте его только вниз, чтобы расстояние между сиденьем и нижним краем подголовника было примерно 50 мм.

IMG-317337

  • Подсоедините контактный разъем и сдвиньте подголовник вниз в запертое положение.
  • Проверьте, чтобы подголовник был надежно установлен, потянув его вверх.

IMG-317338

  • Проверьте, чтобы обшивка подголовника правильно прилегала к панели.
  • Повторите пункты 18-45 для другой стороны.

Касается правого переднего сиденья и автомобиля без сиденья с электроподогревом

IMG-263002

  • Возьмите крепление с ленточным зажимом из комплекта и установите его на краю пластины на левой стороне правого сиденья.

IMG-263003

  • Возьмите жгут проводки от подголовника и протяните его вперед, внутрь под сиденье. Следуйте за жгутом проводки для замка ремня безопасности.
  • Затяните ленточный зажим (1).
  • Зафиксируйте провод двумя ленточными зажимами (2).

Касается правого переднего сиденья и автомобиля с сиденьем, имеющим электроподогрев

IMG-263004

  • Возьмите жгут проводки от подголовника и протяните его вперед, внутрь под сиденье. Следуйте за жгутом проводки для термоэлемента.
  • Зафиксируйте провод тремя ленточными зажимами (1).

Касается правого переднего сиденья

IMG-263005

  • Протяните провод в дуге под сиденьем.
  • Закрепите его тремя ленточными зажимами в имеющемся жгуте проводки.

IMG-263006

  • Возьмите кусок ленты из пеноматериала из комплекта и отрежьте её посредине.
  • Откиньте сиденье немного вперед и подсоедините жгут проводки от пола к контактному разъему (1).
  • Обмотайте отрезанную часть ленты из пеноматериала вокруг контактных разъемов.
  • Расположите ленточный зажим с каждой стороны контактных разъемов и закрепите.
  • Проверьте, чтобы жгут проводки не защемлялся, когда сиденье сдвигается вперед и назад.

Касается, когда правое сиденье служит местом для пассажира

  • Откиньте спинку вперед и назад и проверьте, чтобы жгут проводки не защемлялся при откидывании спинки.

Касается левого сиденья и автомобиля без сиденья с электроподогревом

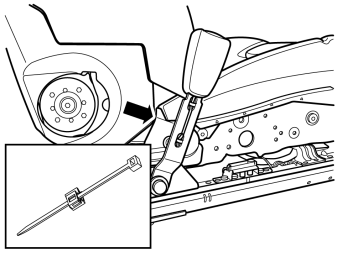

IMG-263009

  • Возьмите крепление с ленточным зажимом из комплекта и установите его на краю пластины на правой стороне левого сиденья.

IMG-263010

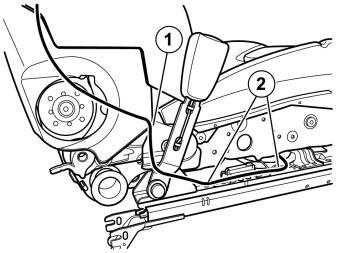

  • Возьмите жгут проводки от подголовника и протяните его вперед под сиденье. Следуйте за жгутом проводки для замка ремня безопасности.
  • Затяните ленточный зажим (1).
  • Зафиксируйте провод двумя ленточными зажимами (2).

Касается левого переднего сиденья и автомобиля с сиденьем, имеющим электроподогрев

IMG-263011

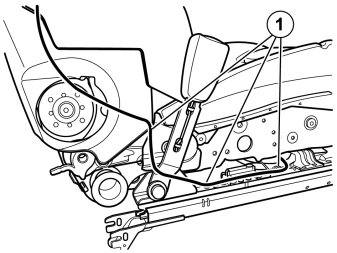

  • Возьмите жгут проводки от подголовника и протяните его вперед, внутрь под сиденье. Следуйте за жгутом проводки для термоэлемента.
  • Зафиксируйте провод тремя ленточными зажимами (1).

Касается левого переднего сиденья

IMG-263012

  • Втяните провод под сиденье.
  • Подсоедините жгут проводки от пола к контактному разъему (1).
  • Закрепите его ленточным зажимом в имеющемся жгуте проводки или в консоли.
  • Обмотайте отрезанную часть ленты из пеноматериала вокруг контактных разъемов.
  • Расположите ленточный зажим с каждой стороны контактных разъемов и закрепите.
  • Проверьте, чтобы жгут проводки не защемлялся, когда сиденье сдвигается вперед и назад.

Касается, когда левое сиденье служит местом для пассажира

  • Откиньте спинку вперед и назад и проверьте, чтобы жгут проводки не защемлялся при откидывании спинки.

Относится ко всем моделям

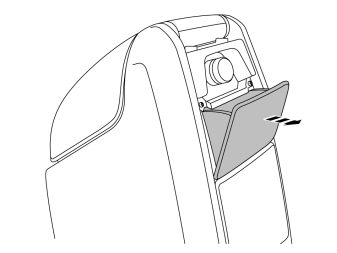

IMG-268416

  • Выведите пепельницу, нажмите ее вниз и снимите.

IMG-268417

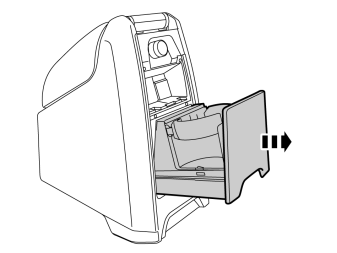

  • Выньте держатель кружек до остановки.

IMG-268418

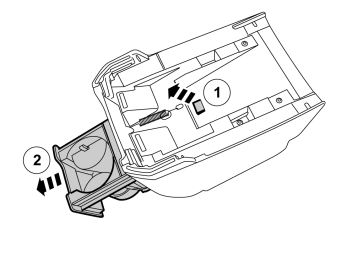

  • Используйте туннельную консоль.
  • Поднимите стопорный крюк и снимите держатель кружек.

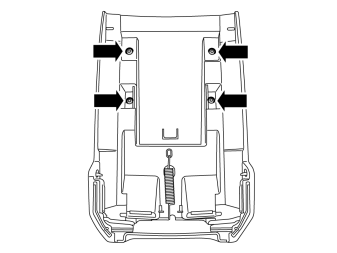

IMG-268419

  • Выверните четыре винта.

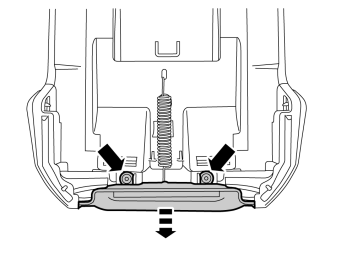

IMG-268444

  • Втяните ручку открывания.
  • Демонтируйте два винта и снимите нижнюю часть.

IMG-268445

  • Откиньте крышку и снимите два винта.
  • Снимите крышку, сдвинув ее вперед. Крышка не должна использоваться снова.

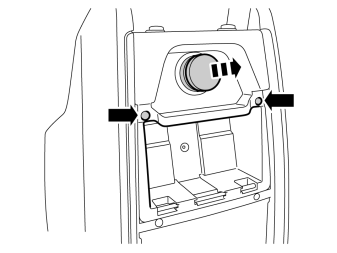

IMG-268446

  • Снимите заглушку для разъема 12 В.
  • Снимите две резиновые опоры.

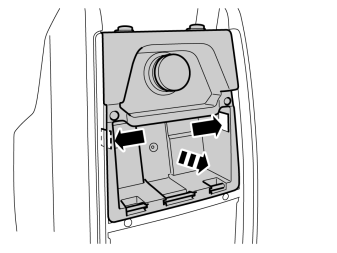

IMG-268447

  • Поднимите два фиксатора и снимите внутреннюю часть пепельницы. Она не должна больше использоваться.

IMG-268448

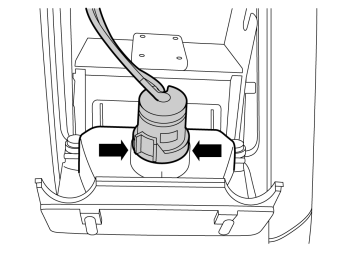

  • Освободите два фиксатора и снимите разъем 12 В.

IMG-268450

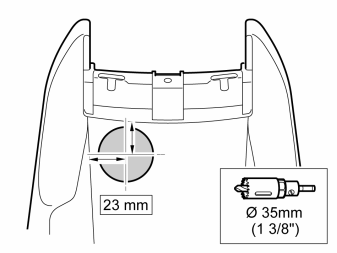

  • Разметьте согласно рисунку на отсеке хранения туннельной консоли.
  • Предварительно просверлите, используя сверло Ø 2,5 мм (3/32").
  • Высверлите отверстие. Используйте кольцевую пилу диаметром Ø 35 мм (1 3/8").
  • Снимите заусенцы с краев отверстия.

Пункты 65-66 необходимо выполнять тогда, когда туннельная консоль не имеет подготовки для системы RSE

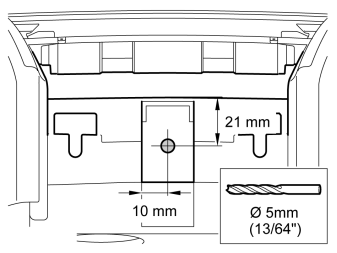

IMG-268451

  • Разметьте согласно рисунку на верхней части туннельной консоли.
  • Просверлите, используя сверло Ø 5 мм (13/64").

IMG-268452

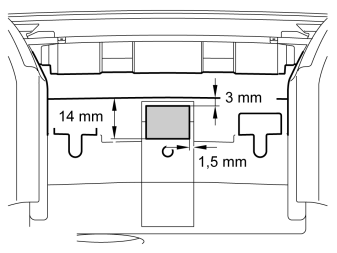

  • Разметьте согласно рисунку на верхней части туннельной консоли.
  • Выпилите и вырежьте отверстие согласно отметкам.

Относится ко всем моделям

IMG-268453

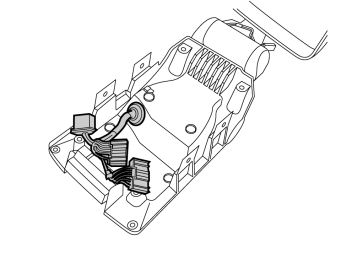

  • Возьмите нижнюю часть крышки и жгут проводки (В) из комплекта.
  • Проденьте конец с тремя (4шт. с цифровым телеприемником) контактными разъемами через отверстие.
  • Установите резиновый желоб.

IMG-268454

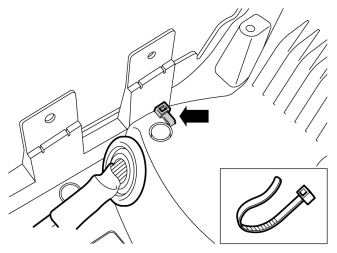

  • Закрепите жгут проводов с помощью ленточного зажима.

IMG-268456

  • Возьмите блок DVD и 4 винта M4x6 из комплекта.
  • Подсоедините три (4шт. с цифровым телеприемником) контактных разъема к блоку DVD.

IMG-268457

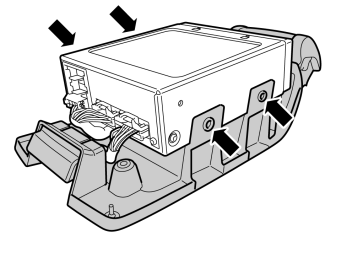

  • Расположите блок DVD в нижней части крышки согласно рисунку. Следите за тем, чтобы жгут проводки оказался под блоком DVD и не выступал к кнопке открывания или головкам винтов.
  • Установите и затяните четыре винта.

IMG-268458

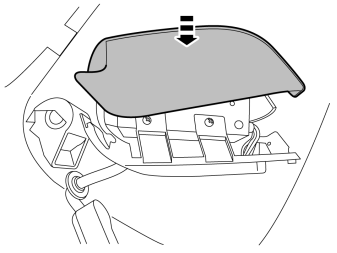

  • Возьмите верхнюю часть крышки и 4 винта PF5x16 из комплекта.
  • Установите крышку.

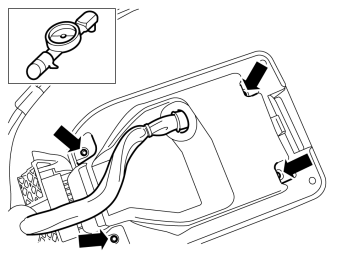

IMG-268467

  • Используйте крышку, установите четыре винта и затяните с моментом 3 Нм.

IMG-268459

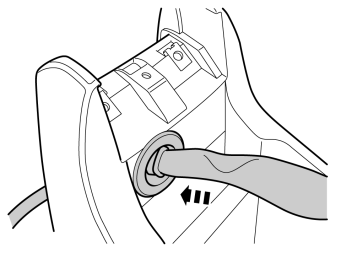

  • Втяните жгут проводки от блока DVD через просверленное отверстие и вниз на правой стороне туннельной консоли.
  • Установите резиновый желоб.
  • Проверьте, чтобы фланцы резинового прохода прилегали к консоли.

IMG-268460

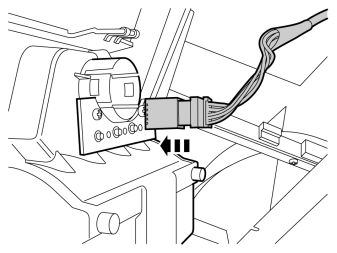

  • Возьмите панель AV из комплекта.
  • Подсоедините к ней зеленый контактный разъем.

IMG-268464

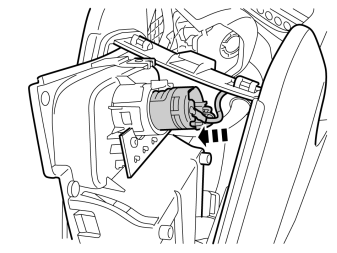

  • Установите разъем 12 В на панели.

IMG-268466

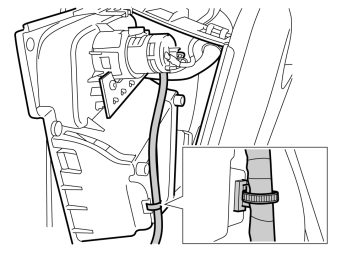

  • Установите крепление жгута проводки на фланце панели AV.

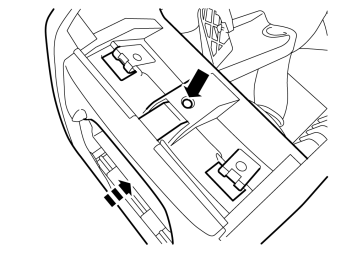

IMG-268468

  • Установить панель на место.
  • Привинтите панель винтом (ST 3,5x13) из комплекта.

IMG-268471

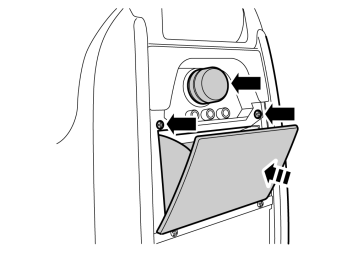

  • Установите на место резиновые опоры, пепельницу и заглушку для разъема 12 В.

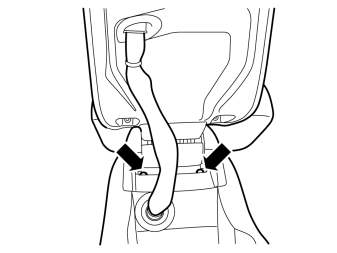

IMG-268472

  • Установите крышку на туннельной консоли и закрепите двумя винтами.

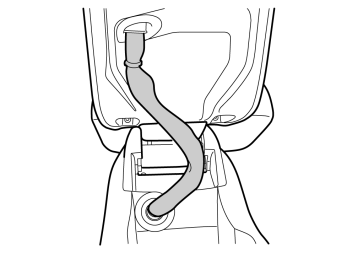

IMG-268473

  • Откройте и закройте крышку три раза.
  • Проверьте, чтобы замок в переднем крае работал и чтобы резиновые втулки находились на месте.
  • Жгут проводки должен войти в дугу согласно рисунку.

IMG-268476

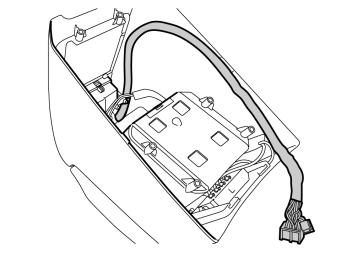

  • Используйте консоль и протяните жгут проводки согласно рисунку.

IMG-268487

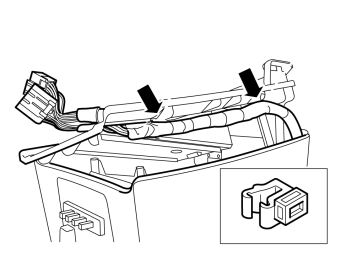

  • Вытяните жгут проводки через квадратный разъем в нижней части туннельной консоли.
  • Прижмите два крепления жгута проводки на пластиковые фланцы.
  • Закрепите нижнюю часть с помощью 6 винтов.

IMG-268488

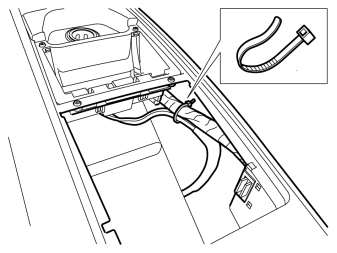

  • Возьмите ленточный зажим и закрепите провод разъема 12 В у крепления на жгуте проводки от блока DVD.
  • Запирание ленточного зажима должно указывать к внешней стороне туннельной консоли.
  • Установите на место держатель кружек.

IMG-268489

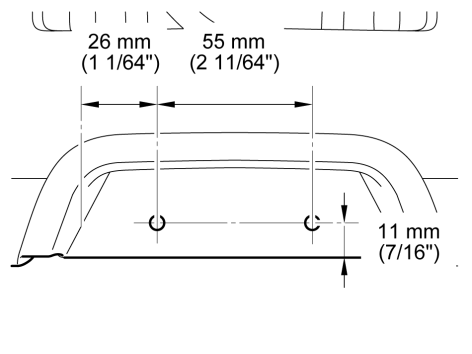

  • Сделайте разметку для сверленого отверстия на ручке открывания для туннельной консоли согласно рисунку.
  • Предварительно просверлите, используя сверло Ø 2,5 мм (3/32").
  • Высверлите отверстие, используя сверло Ø 6 мм (15/64").

IMG-268490

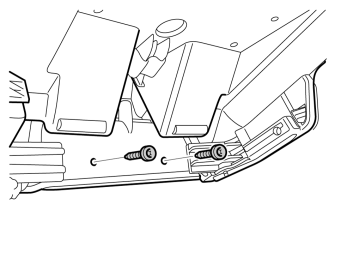

  • Возьмите защитную крышку и 2 винта PF5x12 из комплекта.
  • Установите защитную крышку на ручке открывания.

Необходимо выполнить, когда устанавливается цифровой телеприемник:Продолжите согласно инструкции по установке: телеприемник, цифровой.

IMG-268491

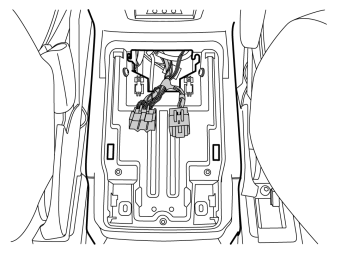

  • Установите на место переднюю туннельную консоль и одновременно протяните вверх контактные разъемы для системы RSE, разъема 12 В и возможного телефона.

IMG-268492

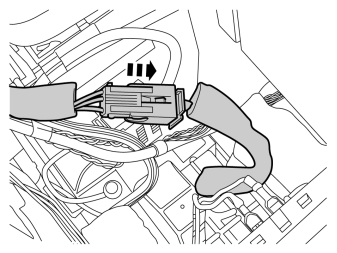

  • Подсоедините 4-полюсной черный контактный разъем от жгута проводки (В) к тому, который отсоединен от разъема AUX.

IMG-268493

  • Возьмите верхнюю панель для передней туннельной консоли.
  • Снимите разъем AUX, освободив фиксаторы в переднем и заднем крае.

IMG-268494

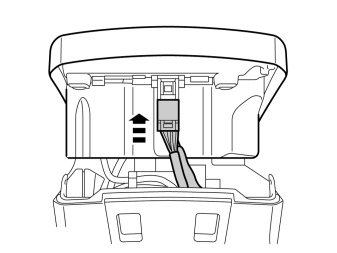

  • Возьмите новый разъем AUX из комплекта и подсоедините его к 7-полюсному контактному разъему от жгута проводов (В).
  • Установите разъем в панели так, чтобы запирание контактного разъема было направлено назад.

IMG-268496

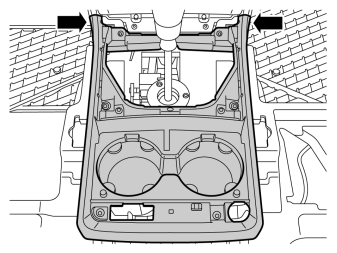

  • Установите верхнюю панель туннельной консоли.
  • Проверьте, чтобы панель была правильно прицеплена в переднем крае.
  • Установите на место 8 винтов туннельной консоли и затяните их.

Касается автомобиля с телефоном

IMG-268497

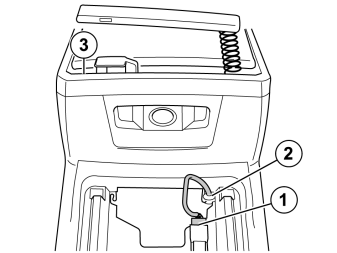

  • Установите на место держатель телефонной трубки с винтом (3).
  • Протяните телефонный кабель.
  • Установите телефонный кабель в кабельный зажим (2).
  • Соедините вместе контактный разъем (1).

Относится ко всем моделям

IMG-268498

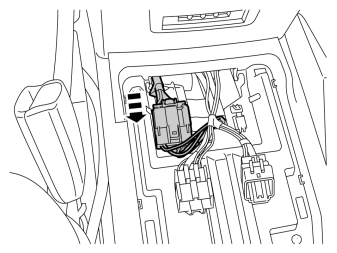

  • Подсоедините контактный разъем для разъема 12 В.

IMG-268499

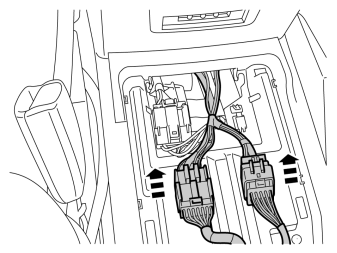

  • Возьмите заднюю туннельную консоль.
  • Подсоедините два контактных разъема для системы RSE (3шт. с цифровым телеприемником).
  • Возьмите два куска ленты из пеноматериала и обмотайте вокруг контактных разъемов. Оторвите избыточную длину ленты.

IMG-268500

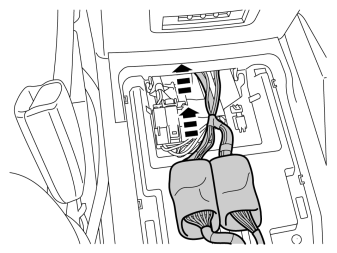

  • Проведите вниз контактные разъемы в туннельной консоли.
  • Прицепите контактный разъем для разъема 12 В.
  • Сдвиньте заднюю туннельную консоль вперед в свой паз, чтобы она застопорилась, и одновременно проверьте, чтобы жгут проводки не защемлялся.

IMG-268501

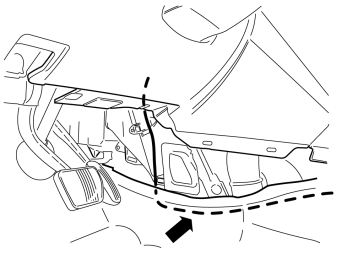

  • Возьмите провод с 2-мя 4-полюсными контактными разъемами и протяните его вперед на стороне водителя.
  • Отогните напольный коврик и уложите провод под ним.

IMG-241303

  • Найдите 4 полюсный, серый, предварительно протянутый контактный разъем электропитания. Он закреплен лентой на грубом жгуте проводов под панелью приборов на стороне водителя.

Примечание: В некоторых вариантах предварительно протянутый контактный разъем уже подсоединен.

IMG-268502

  • Подсоедините жгут проводки к имеющемуся контактному разъему (1).
  • Обмотайте кусок ленты из пеноматериала вокруг подсоединенных контактных разъемов и оторвите избыточную длину.
  • Установите контактный разъем (2) на имеющемся жгуте проводки автомобиля с помощью ленточного зажима.

Примечание: В некоторых вариантах предварительно протянутый контактный разъем уже подсоединен. В этом случае отсоедините его и подсоедините оба контактных разъема от нового жгута проводки. Обмотайте кусок ленты из пеноматериала вокруг контактных разъемов.

Установите на место:

  • малый отсек для хранения
  • панель у рычага коробки передач
  • боковые панели
  • звуковой щит

IMG-275777

  • Установите батарейки в пульт дистанционного управления и наушники.
  • Выполните кодирование региона для проигрывателя DVD. Информация имеется в VIDA под заголовком:

Для активирования функции ТВ

  1. Направьте пульт дистанционного управления на экран и удерживайте DAY/NIGHT ("вкл/выкл") в течение примерно 5 секунд, пока не появится SERVICE MENU.
  2. Введите код 1971, нажмите OK.
  3. Выберите SET TV, нажмите OK.
  4. Выберите ТВ подсоединен, нажмите OK.
  5. Выход.

Установка наклейки (Касается только США и Канады)

R8903555

  • Возьмите черную наклейку из комплекта.
  • Очистите участок (1), где должна быть расположена наклейка. Используйте смесь 30% жидкости для омывания стекла и 70% воды и протрите насухо.
  • Снимите защитную бумагу с клейкой стороны наклейки и установите наклейку согласно рисунку.
  • Как следует прижмите наклейку.
Помогла статья?

Обсуждение и оценка

0

Пока нет комментариев. Будьте первым.
