Двигатель (B4204T11, B4204T12, B4204T15)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

• корпус воздухоочистителя Корпус воздушного фильтра
• аккумулятор Аккумулятор
• крышка капота Крышка капота

Отсоедините винты.🔩 Момент затяжки: 10 Н·м

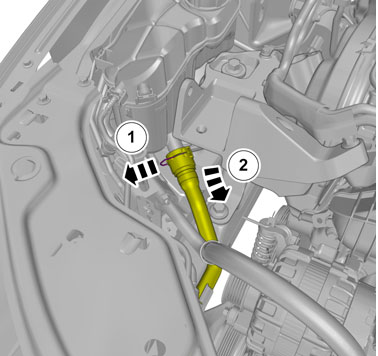

Освободите блокировку.Выньте шланг.

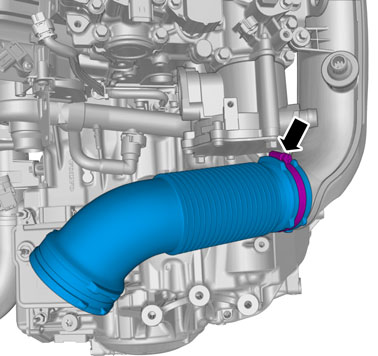

Ослабьте зажим шланга.Выньте шланг.

Снимите гайку.🔩 Момент затяжки: 24 Н·мОслабьте зажим.

Освободите зажимы контактных разъемов.Отсоедините контактные разъемы.

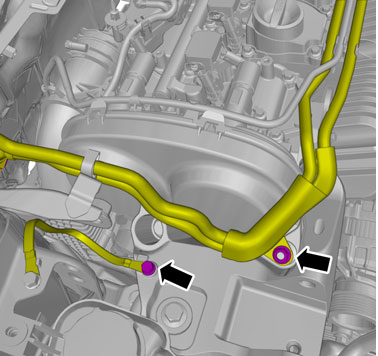

Снимите гайку.🔩 Момент затяжки: 24 Н·м

Выверните винт.🔩 Момент затяжки: 10 Н·м

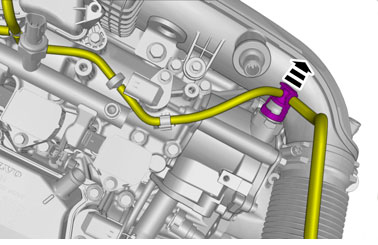

Освободите блокировку.

Выверните винт.🔩 Момент затяжки: 10 Н·м

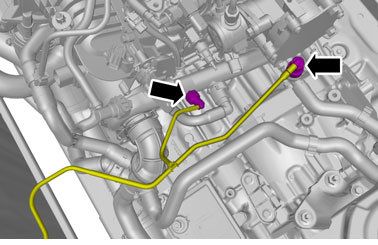

Снимите гайку.🔩 Момент затяжки: 10 Н·м

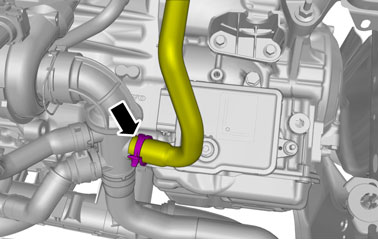

Снимите гайку.🔩 Момент затяжки: 24 Н·мОслабьте зажим.

Выверните винты.🔩 Момент затяжки: 10 Н·м

Освободите трос переключения передач.

• каталитический преобразователь Каталитический преобразователь
• Ведущий вал, правый Ведущий вал, правый
• Ведущий вал, левый Ведущий вал, левый
• ремень привода вспомогательных агрегатов Ремень привода вспомогательных агрегатов

1. 🔩 Момент затяжки: 110 Н·м
2. 🔩 Момент затяжки: 60 Н·м

🔩 Момент затяжки: 110 Н·м

Выполните опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

Снимите вентилятор охлаждения двигателя Вентилятор охлаждения двигателя (FC) Вентилятор охлаждения двигателя (FC)

🔧 ЗАЩИТА ДЛЯ РАДИАТОРА

Внимание: Будьте готовы собрать вытекающие жидкости.

Снимите блокировку.Отсоедините шланги от разъемов.

Внимание: Будьте готовы собрать вытекающие жидкости.

Освободите блокировку.Выньте шланг.Ослабьте зажим.

Внимание: Будьте готовы собрать вытекающие жидкости.

Ослабьте зажим шланга.Выньте шланг.

Внимание: Будьте готовы собрать вытекающие жидкости.

Освободите блокировку.Выньте шланг.

Ослабьте зажим шланга.Выньте шланг.

Внимание: Будьте готовы собрать вытекающие жидкости.

Освободите блокировку.Выньте шланг.

Ослабьте зажим шланга.Выньте шланг.

Ослабьте зажим шланга.Выньте шланг.

Снимите зажимы.

Освободите блокировку.Отсоедините контактный разъем.

Снимите верхнюю реактивную тягу Верхняя реактивная тяга Верхняя реактивная тяга

Внимание: Будьте готовы собрать вытекающие жидкости.

Освободите блокировку.Выньте шланг.

Освободите зажимы контактных разъемов.Отсоедините контактные разъемы.

Выверните винты.🔩 Момент затяжки: 24 Н·м

Выверните винт.🔩 Момент затяжки: 10 Н·мСнимите гайку.

См. информацию по технике безопасности при работе бензиновой топливной системы Информация по технике безопасности, бензиновая система питания

Внимание: Будьте готовы собрать вытекающие жидкости.

Ослабьте зажим.Снимите блокировку.Отсоедините шланги от разъемов.

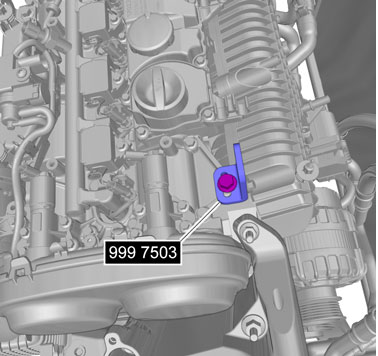

🔧 Подъемная Проушина🔩 Момент затяжки: 50 Н·м

🔧 ПОДЪЕМНАЯ БАЛКА (ДВИГАТЕЛЬ)🔧 КРЮК (ПОДЪЕМ ДВИГАТЕЛЯ ПРИ СНЯТИИ, К 2810)Подъемник двигателя

• Упругий элемент опоры двигателя, правый Подушка двигателя, правая
• Левый упругий элемент опоры двигателя Подушка двигателя, левая

Внимание: Для этой операции требуется помощь еще одного механика.

Примечание: Убедитесь в том, что никакие компоненты не застревают.

Установите в обратном порядке.

Заполните - Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха
