Дверной замок, передняя дверь

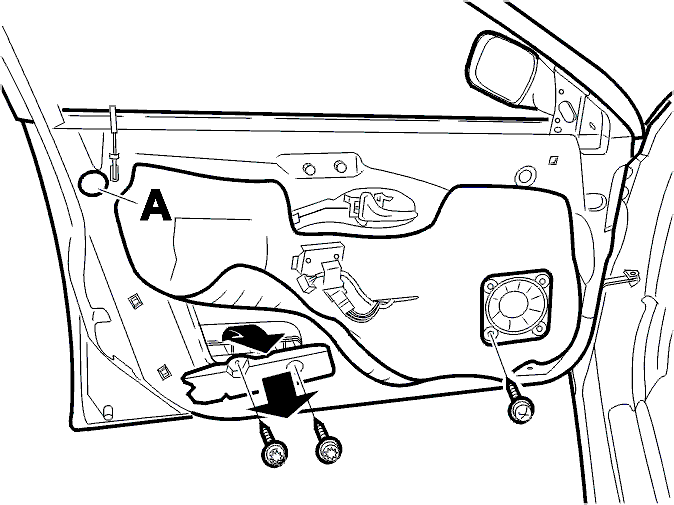

Изоляция двери, снятие

• Снимите панель передней двери. См.Передняя дверь
• Снимите самоприклеивающуюся наклейку (А)
• Выверните 2 винта. Снимите опору SIPS (Система защиты при боковом ударе) и блок SIPS (Система защиты при боковом ударе) (где применимо).

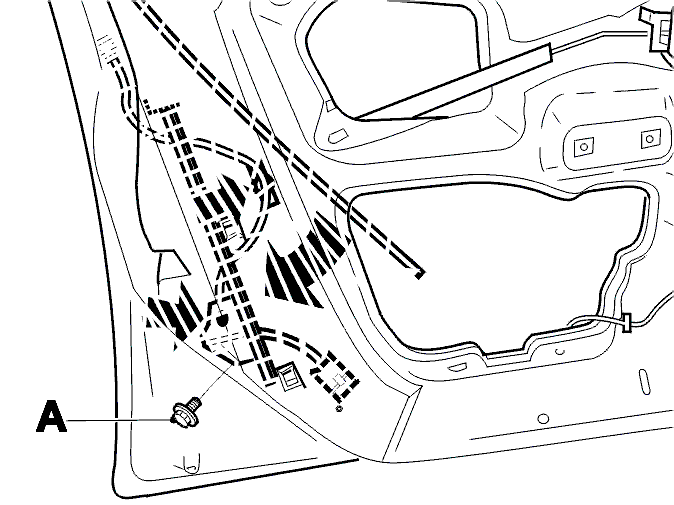

Снятие направляющих окон

• Оттяните резиновое уплотнение от направляющей
• Выверните винт (А)
• Снимите зажим кабеля с направляющей. Снимите направляющую.

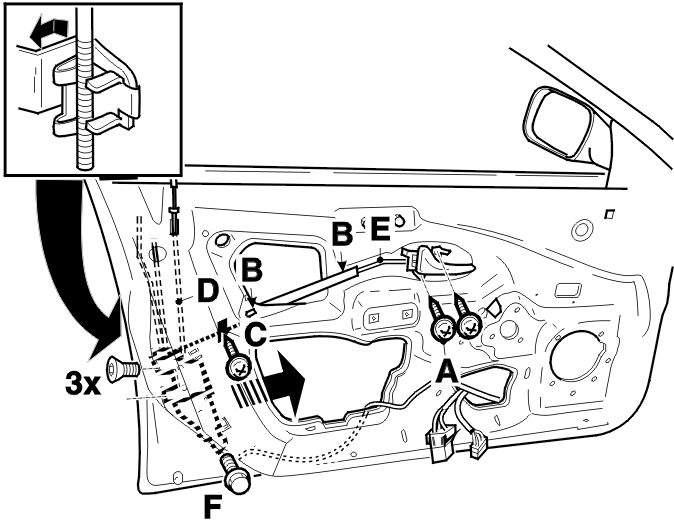

Внутренний узел замка, спереди, снятие

Снимите узел замка двери водителя:

• Выверните 2 винта (А) из ручки
• Вдавите выступ (В) изнутри. Подвиньте направляющую вперед
• Снимите кронштейн (С)
• Снимите обе соединительные тяги c зажимов
• Если оно установлено: снимите крепление (F) c двигателя/опоры двигателя
• Выверните 3 потайных винта. Вдавите замок
• Снимите разъем с блока выключателя
• Снимите соединительную тягу (D) кнопки запирания и соединительную тягу (Е) с замка. Снимите замок полностью.

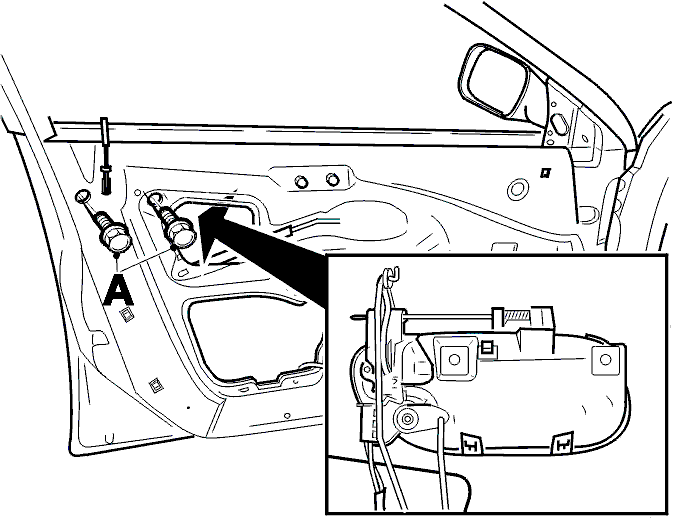

Снятие ручки открывания двери

• Выверните два винта (А). Снимите защитную панель
• Вдавите выступы на нижнем крае
• Вдавите соединительную тягу внутрь. Высвободите ее из зажима
• Снимите ручку открывания двери, потянув вверх
• При работе с цилиндрами замка с выключателями замка, отсоедините разъем
• Снимите соединительную тягу.

Выключатель замка в замке двери, дверь водителя, снятие

• Снимите зажим. Снимите выключатели замка
• Снимите соединительную тягу.

Цилиндр замка без выключателя замка, установка/снятие

Снимите:

• Вставьте ключ в замок двери
• Выверните винт (А). Снимите кольцо (С). Снимите рычаг (C). (Убедитесь, что пружина (D) не выскакивает)
• Снимите пружину (D)
• Выньте замок и ключ.

Установка:

• Смажьте цилиндр. Установите его в замок двери
• Установите пружину (D). Убедитесь, что пружина закреплена
• Установите рычаг (С), кольцо (В) и винт (А)
• Если необходимо, запрограммируйте код ключа
• Проверьте работу замка двери.

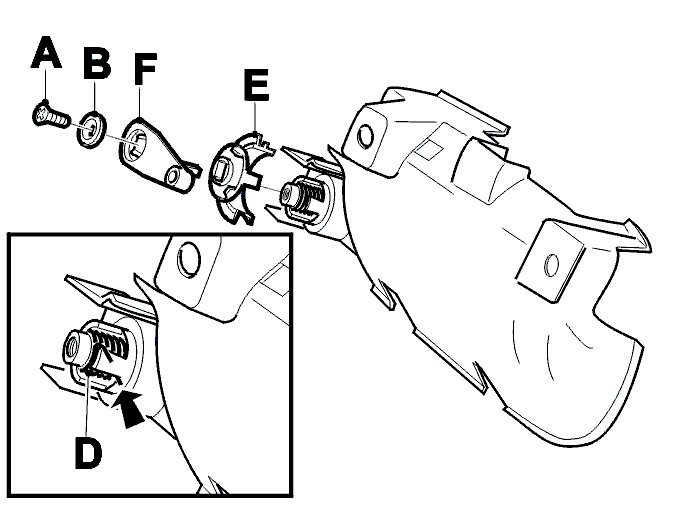

Цилиндр замка с выключателем замка, установка/снятие

Снимите:

• Вставьте ключ в замок двери
• Выверните винт (А), кольцо (В) и рычаги (F и Е). (Убедитесь, что пружина (D) не выскакивает)
• Снимите пружину (D)
• Выньте замок и ключ.

Установите:

• Смажьте цилиндр. Установите его в замок двери
• Установите пружину (D). Убедитесь, что пружина закреплена
• Снимите рычаги (F и Е), кольцо (В) и винт (А)
• Если необходимо, запрограммируйте код ключа
• Проверьте работу замка двери.

Выключатель замка, дверь водителя, установка

• Установите выключатели замка. Закрепите зажим
• Установите соединительную тягу
• Проверьте работу выключателей замка.

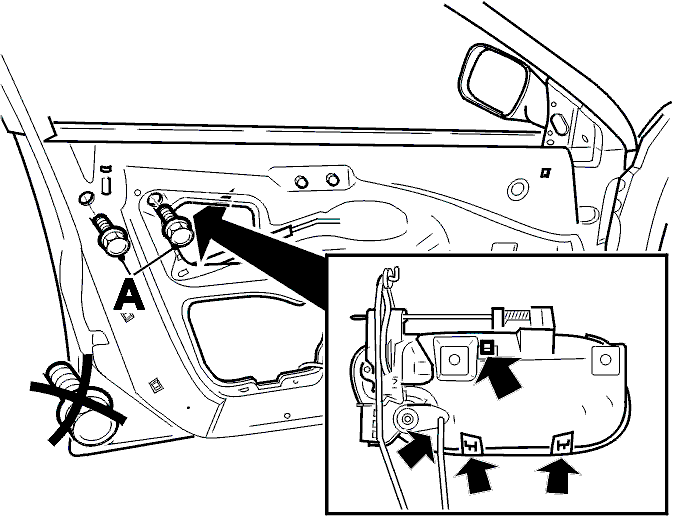

Установка ручки открывания двери

• Соберите ручку открывания двери и защитную крышку вращательным движением
• (Убедитесь, что движению тяг ничто не препятствует)
• Установите 2 винта (А). (Используйте новые винты).

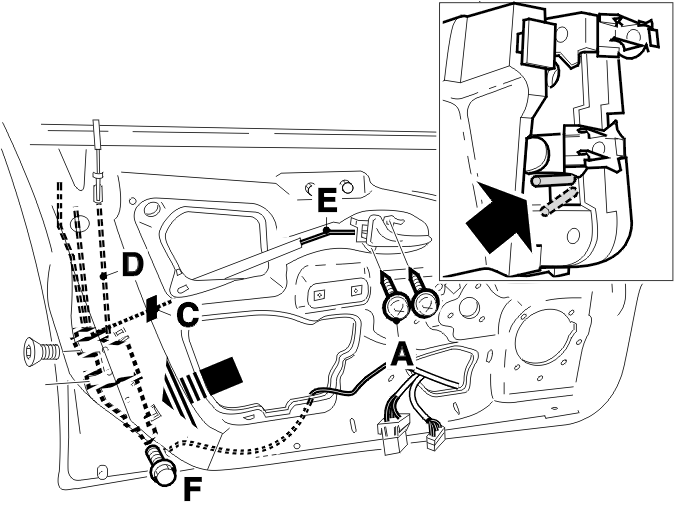

Внутренний узел замка, спереди, установка

Осторожно: Убедитесь, что крепежный крюк в замке находится в верхнем положении.

• Замените соединительную тягу кнопки запирания (D) и соединительную тягу (Е)
• Расположите и закрепите замок при помощи 3 потайных винтов. Затяните до 6 Н·м
• Установите крепление (F), если имеется
• Вдавите обе соединительные тяги ручки на место в зажимы
• Замените направляющую. Установите ручку при помощи двух винтов (А)
• Замените кронштейн (С).

Проверьте работу замка и ручки.

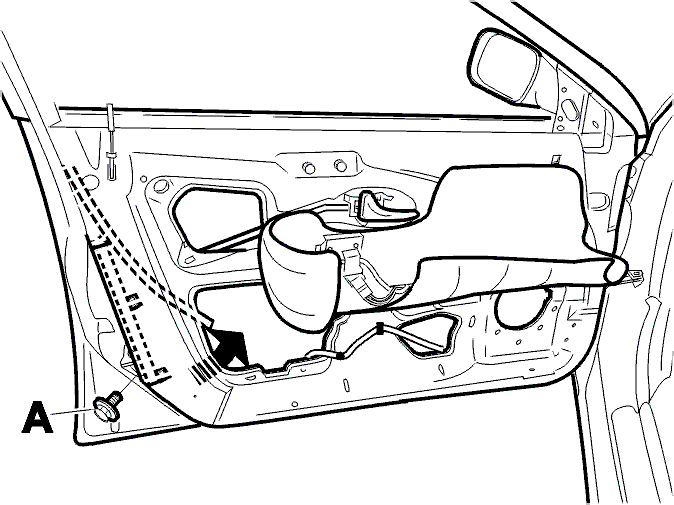

Установка направляющих окон

• Задвиньте направляющую окна в направляющую двери
• Замените винт (А). Затяните до 10 Н·м
• Вдавите резиновый элемент на место в направляющей окна
• Закрепите жгут проводов микропереключателя в кабельном зажиме
• При работе с цилиндрами замка с выключателями замка, снова подсоедините разъем. Расположите его в двери
• Установите опору SIPS (Система защиты при боковом ударе) (где применимо)
• Осторожно установите на место фольгу двери
• Установите панель передней двери. См.Передняя дверь.
