Дверное зеркало (1996, 1997)

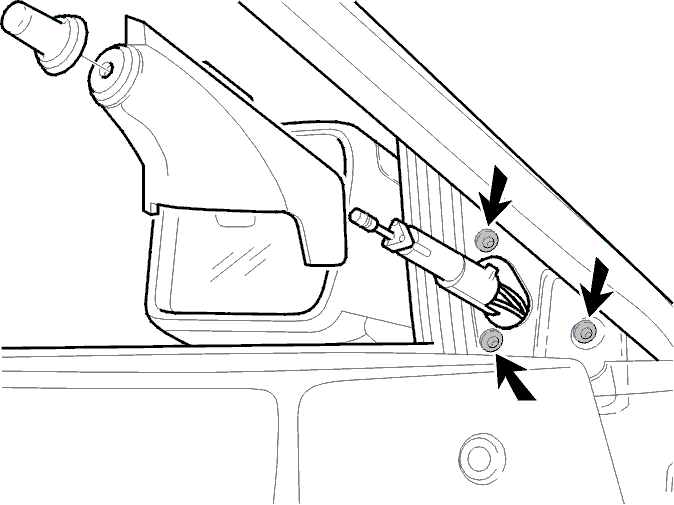

Снятие дверного зеркала целиком

Снимите:

• Ручку тяги управления с панелью.
• Электрически управляемые/обогреваемые зеркала: Снимите дверную панель, см. раздел Передняя дверь, и снимите разъем.
• Панель.
• Болты (А) (3х).
• Пропустите рабочие кабели при помощи проводки.

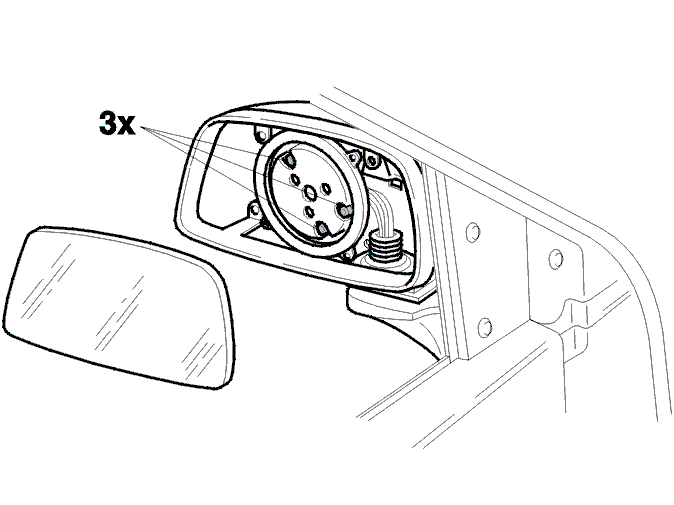

Снятие/установка рабочих электродвигателей с кронштейном

Снимите:

• Зеркальное стекло, см. раздел Снятие/установка зеркального стекла.
• Выверните болты (3х).
• Снимите кронштейн с электродвигателем с корпуса и отсоедините разъем.

Установите:

• Пеноматериал.
• Проводку к электродвигателям.
• Электродвигатель и затяните болты.
• Зеркальное стекло, см. раздел Снятие/установка зеркального стекла
• Проверьте функционирование.

Установка дверного зеркала целиком

Примечание: Проверьте правильность установки пеноматериала.

Установите:

• Пропустите рабочие кабели при помощи проводки.

Примечание: Правильно расположите уплотнение вокруг кабелей перед установкой защитной панели.

Примечание: Нанесите мыльный раствор на края панели.
- Болты (А) (3х). Момент затяжки 10 Н·м.(Используйте болты длиной 20 мм)
- Электрически управляемые/обогреваемые зеркала: Установите разъем и проводку с лентой.Установите панель двери и маленькую панель.
- Управляемые вручную зеркала: установите ручку тяги управления с панелью.
- Проверьте функционирование.

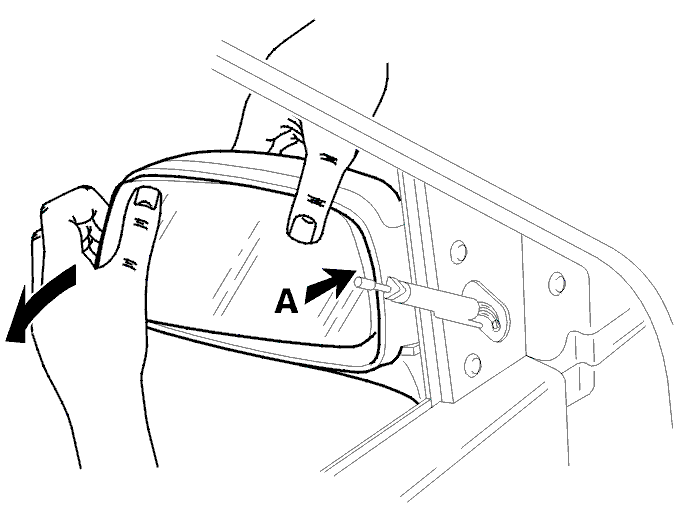

Снятие/установка зеркального стекла

Снимите:

• Вдавите зеркало возле (А).
• Вытяните стекло из кронштейна подняв удерживающие штифты.
• Осторожно отделите разъем от стекла.

Установите:

• Разъем.
• Осторожно вдавите стекло на место до его блокирования.

Примечание: Убедитесь в том, что штифты входят в отверстия.

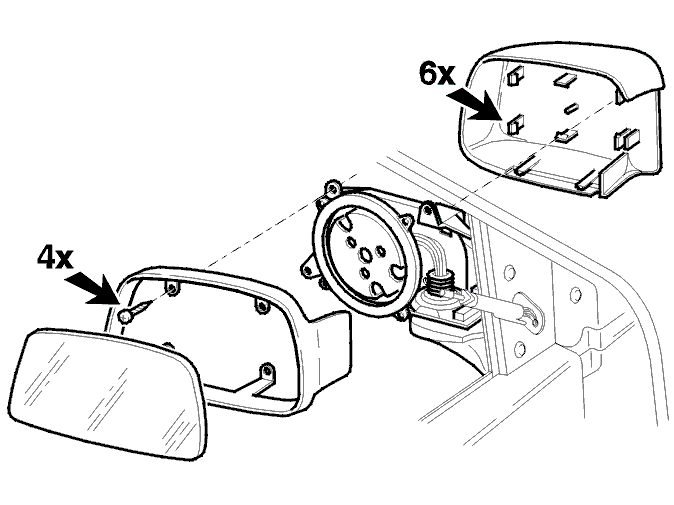

Снятие/установка края зеркала и крышки

Снимите:

• Зеркальное стекло.
• Крышку: вдавите шпонки (А) (4х) и вдавите крышку немного вперед.
• Поверните зеркало по направлению к двери и нажмите на шпонки (В) (2х). Снимите крышку.
• Поверните зеркало обратно.
• Край: выверните болты (С) (4х).

Установите:

• Край с болтами (С) (4х).
• Расположите крышку над шпонками (В) (2х) и вдавите на шпонки (А) (4х).
• Зеркальное стекло, см. Снятие/установка зеркального стекла.
