Двери и люки (2004, 2005)

Подгоночные измерения

Ниже приведены измерения зазоров кузова, замеренные при производстве автомобиля. Измерения являются средними величинами новых замеров.Замеры производятся на окрашенном кузове. Зазор для чернового кузова увеличивается на 0,2 мм.

Примечание: Замеры отличаются от автомобиля к автомобилю. Этот список представляет собой только начальную базу.

Максимальные и минимальные замеры не даны, так как зазоры на видимой поверхности должны гармонировать друг с другом.

Примечание: Окончательная проверка/подгонка проводится на окрашенном в правильный цвет автомобиле.

Если черное неокрашенное переднее крыло устанавливается на белый автомобиль, то будет труднее увидеть зазор между крылом и дверью.

Подгонка уровня (при подгонке дверей, крыльев и люков)

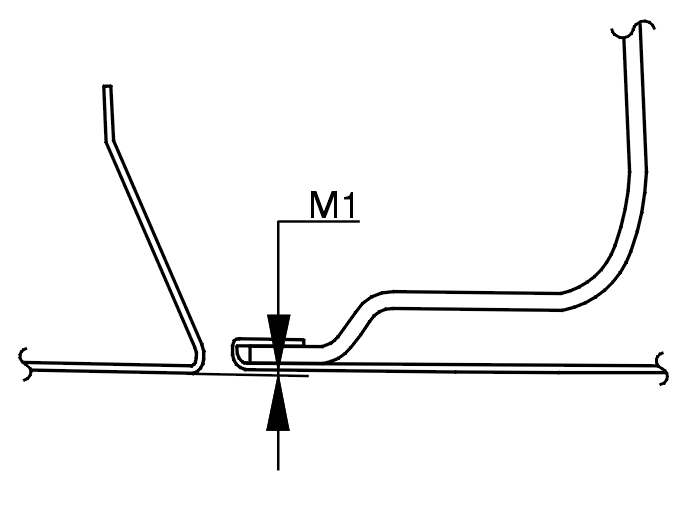

Передняя деталь должна быть расположена над деталью позади нее (см. иллюстрацию), частично для перекрытия ее на случай столкновения, частично для сокращения шума от ветра.Замер M1 = 0.5 mm.

Замеры, капот

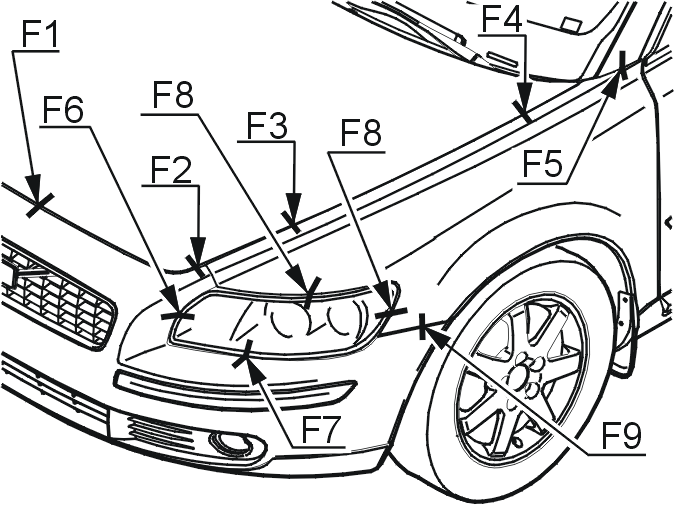

F1 = 3,0 ммF2 = 3,0 ммF3 = 3,0 ммF4 = 3,0 ммF5 = 1,0 ммF6 = 3,0 ммF7 = 3,3 ммF8 = 2,8 ммF9 = 0,7 мм

Замеры, двери

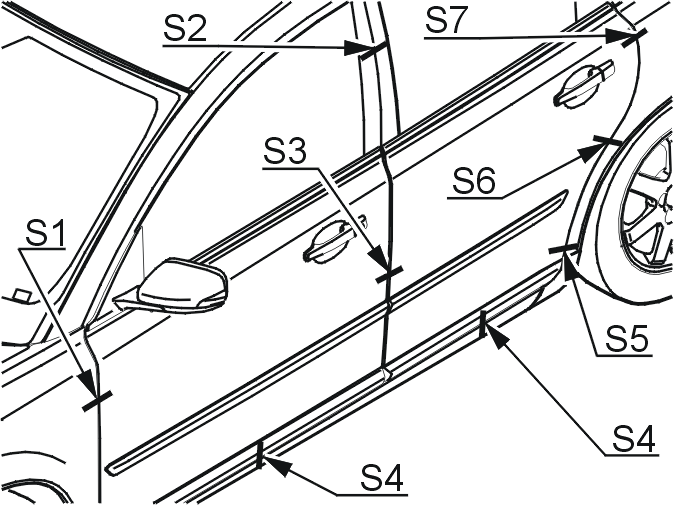

S1 = 3,1 ммS2 = 4,0 ммS3 = 3,3 ммS4 = 5,0 ммS5 = 2,5 ммS6 = 2,2 ммS7 = 2,7 мм

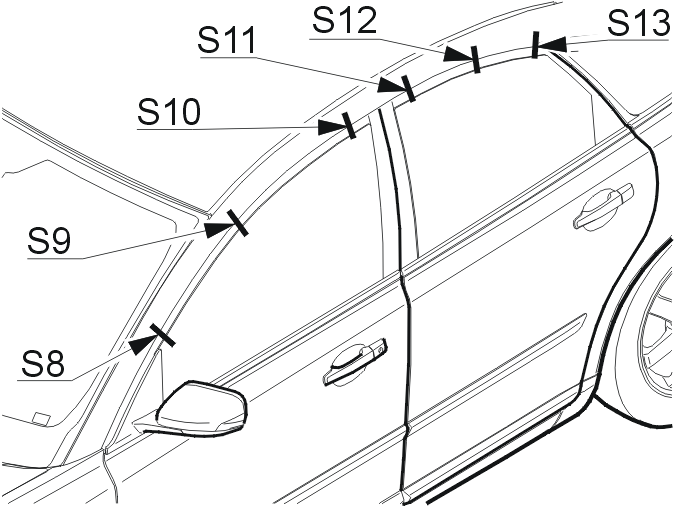

Замеры применимы при отсутствии резиновой накладки на арке двери.S8 = 8,0 ммS9 = 9,0 ммS10 = 9,3 ммS11 = 9,2 ммS12 = 9,2 ммS13 = 9,1 мм

Замеры, крышка багажника

V50

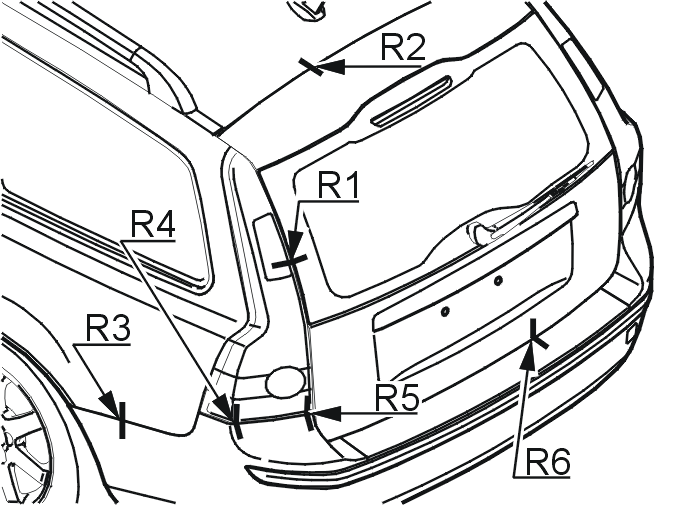

R1 = 4,5 ммR2 = 6,1 ммR3 = 0,7 ммR4 = 4,0 ммR5 = 4,0 ммR6 = 4,0 мм

S40 (04-)

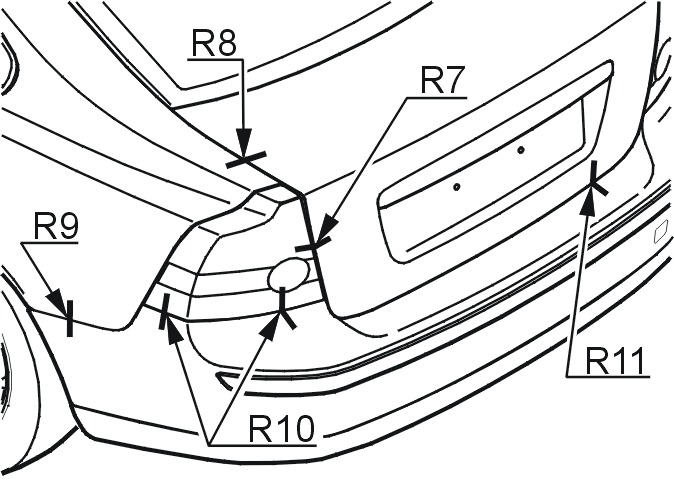

R7 = 3,3 ммR8 = 3,1 ммR9 = 0,8 ммR10 = 1,3 ммR11 = 4,0 мм
