DTM 3 - Функциональная проверка

Применимость

Нажмите кнопку DLC 3 раза для получения доступа к DTM 3.Модуль управления проведет проверку работы
некоторых приборов за счет вывода данных для них.Это позволит проверить, какие приборы
работают.Модуль управления включает измерители
одновременно на период времени от 30 до 60 секунд. В течение
всего этого времени светодиод непрерывно горит.

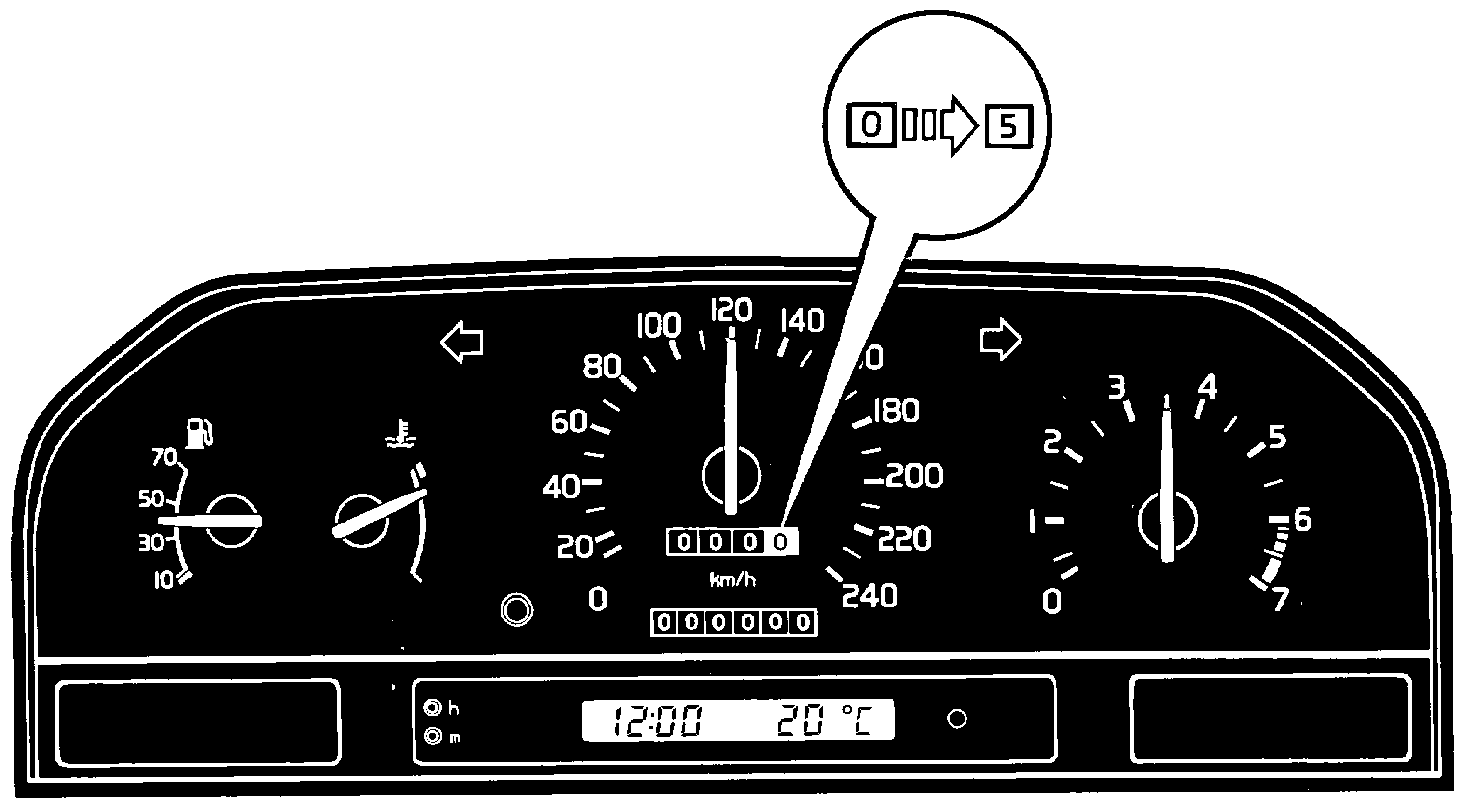

Что необходимо проверить (смотрите рисунок):

• Измеритель уровня топлива должен показывать 1/2 бака.
• Измеритель температуры должен находиться в начале красной зоны (126 C).
• Стрелка спидометра должна быть расположена вертикально.
• Одометр должен показывать пройденный путь 500 м (на бортовом компьютере).
• Стрелка тахометра должна быть расположена вертикально.

Если измерители дают правильные показания во
время этой проверки, но неправильные показания во
время пробной езды, то это означает, что неисправность
связана с проводами и датчиками, подключенными к
приборной панели.

Ручная функциональная проверка

• Включите зажигание.

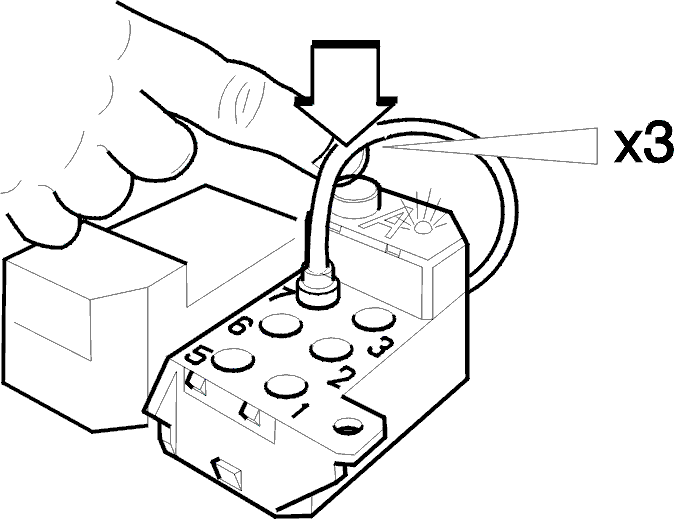

• Выберите контакт 7 DLC A.
• Нажмите на кнопку трираза быстро, но четко. Будет включен режим DTM 3. Система выполнит проверку приборов, как было описано выше.
• Для завершения функциональной проверки выключите зажигание или дождитесь окончания цикла проверки (1 минута).
