Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 850 | — | 1992–1995 |
Микропроцессор приборной панели может
хранить информацию о 7 различных типах неисправностей.В модуле управления имеется память для
регистрации кодов DTC. Коды DTC хранятся в этой памяти даже
при отключении аккумулятора на любую
продолжительность времени.Используйте код DTM
для выяснения того, отсутствуют ли какие-нибудь
входные сигналы приборной панели, или неисправности
проводов сигнала скорости.
Приборная панель направляет данные о скорости
большому количеству других систем, например, в бортовой
компьютер, систему "Автопилот", систему подачи топлива и
зажигания и в автоматическую коробку передач.
Ручное считывание кодов DTC
- Включите зажигание.

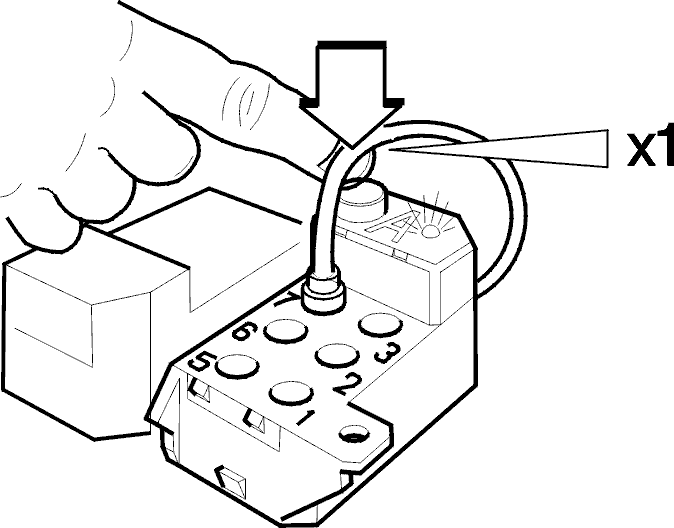

- Выберите контакт 7 DLC A.
- Нажмите кнопку один раз, на короткое время, но четко.
Будет включен режим DTM 1.
Запишите имеющиеся коды DTC
Следите за светодиодом, сосчитайте
количество вспышек и запишите код DTC.
-
Нажмите на кнопку еще раз, чтобы определить, имеются ли и другие коды DTC. Коды DTC выводятся в порядке их регистрации. После вывода всех DTC они будут повторно выводиться в той же последовательности.
-
Для удаления кодов DTC смотрите Удаление кодов DTC.
DTC
| Код | Текст |
|---|---|
| 1-1-1 | Диагностической системой не обнаружено неисправностей, |
| 1-1-2 | Короткое замыкание датчика уровня топлива |
| 1-1-3 | Размыкание цепи датчика уровня топлива |
| 1-2-1 | Слишком короткий интервал сигнала температуры |
| 1-2-2 | Слишком длинный интервал сигнала температуры |
| 1-2-3 | Короткое замыкание на источник питания цифрового выхода 48 импульсов |
| 1-3-1 | Короткое замыкание на источник питания цифрового выхода 12 импульсов |
| 1-3-2 | Отсутствие сигнала датчика оборотов двигателя |
| 1-3-3 | Короткое замыкание на источник питания сигнала в бортовой компьютер от топливного бака |
Удаление кодов DTC
Коды DTC не могут быть удалены до тех пор, пока все
хранящиеся DTC не будут считаны хотя бы один раз, т. е. до тех
пор, пока первый код DTC не будет выведен второй раз.Для удаления кода DTC в режиме DTM 1 выполните
следующие действия:
- Нажмите на кнопку и удерживайте ее дольше 5 секунд.
- Отпустите кнопку. Чрез 3 секунды светодиод загорится и будет гореть.
- Снова нажмите на кнопку и удерживайте ее дольше 5 секунд.
- Отпустите кнопку. Светодиод погаснет.
Код DTC будет удален.
Проверка удаления DTC
Выключите зажигание, затем снова включите
его. Для проверки удаления DTC нажмите на кнопку один раз
(как описывается выше).Если будет выведено 1-1-1, то это означает, что
все коды DTC были удалены.Если это не так, то начните снова, как было
описано выше.
