Доработка креплений вентилятора

Доступ к коробке охлаждения

Снимите:

• крышку над коробкой охлаждения.

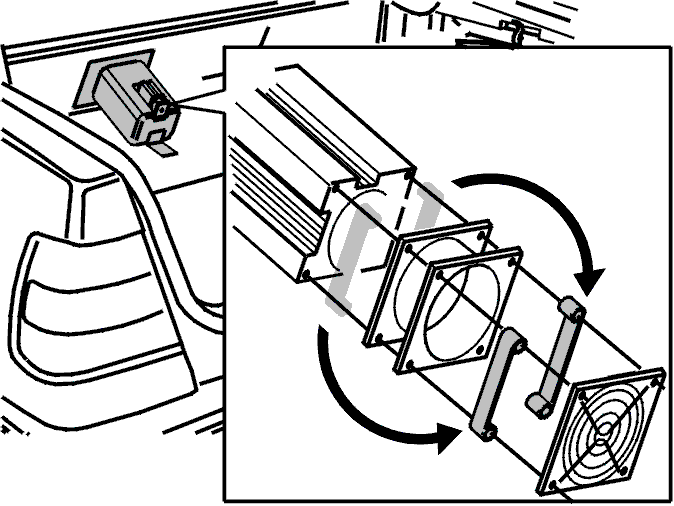

Снятие кожуха вентилятора

Для снижения уровня шума вентилятора коробки охлаждения может применяться доработка креплений вентилятора. Прокладки, установленные между вентилятором и фланцами охлаждения, можно переставить, поместив их между решеткой и кожухом вентилятора.Между кожухом вентилятора и фланцами охлаждения должен быть зазор.Кожух вентилятора крепится к фланцам охлаждения при помощи имеющейся липкой ленты с нижней стороны и двух полосок липкой ленты сверху.

Снимите:

• выверните винты между вентилятором и фланцами охлаждения, эти винты больше не понадобятся.
• хомут проводки на нижнем, правом винте.
• прокладки между кожухом вентилятора и фланцами охлаждения.

Установите:

• прокладки между решеткой и кожухом вентилятора. Используйте новые винты.

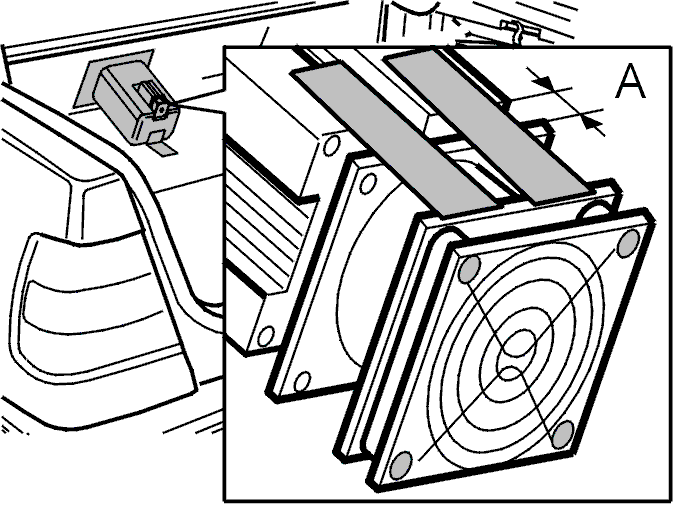

Установка кожуха вентилятора

Установите нижнюю часть кожуха вентилятора с нижней стороны с помощью имеющейся липкой ленты. Убедитесь в наличии зазора (А) между фланцами охлаждения и кожухом вентилятора.Закрепите верхнюю часть кожуха вентилятора с помощью двух полосок липкой ленты.Закрепите проводку вентилятора в нижней липкой ленте.Проверьте функционирование.Поставьте крышку над коробкой охлаждения.
