Применимость

Модель Двигатель Год
S80 (07-) 2012, 2013
V70 (08-) 2012, 2013
XC70 (08-) 2012, 2013

Установка консоли

IMG-246024

  • Поверните ключ зажигания в положение 0.
  • Снимите крышку аккумуляторного ящика, а затем минусовой провод аккумулятора.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

IMG-235763

  • Снимите номерной знак и держатель.

IMG-266184

  • Найдите четыре отметки, расположенные в соответствии с размером А на иллюстрации, под верхним краем внешнего кожуха. Проделайте отверстие в отметках с помощью иглы для рисок.

S80

  • A = 82 мм (3 1/4")

V70

  • A = 83,5 мм (3 5/16")

XC70

  • A = 81,5 мм (3 3/16")

IMG-266185

  • Привинтите консоль. Верхние отверстия относятся к S80,нижние к V70/XC70.Используйте новые винты из комплекта.

IMG-235782

  • Отметьте центр в нижних отверстиях.

IMG-235783

Иллюстрация A

  • Просверлите отметки соответствующим сверлом.

Примечание: Важно, чтобы отверстия располагались горизонтально автомобилю.

IMG-235785

Иллюстрация B

  • Просверлите внешний кожух (1), амортизирующую часть (2) и противоударную балку (3).

IMG-235784

  • Снимите консоль.
  • Высверлите отверстия кольцевой пилой 22 мм 7/8" через внешний кожух и амортизирующую часть.

Примечание: Не просверлите противоударную балку.

IMG-239480

  • Выверните винты.

IMG-239481

Снимите:

  • зажимы, сжав фиксаторы и затем вытянув их.
  • защитную панель.

IMG-266186

Установите:

  • шайбы.
  • распорные элементы.

IMG-235795

  • Установите снизу две гайки, момент затяжки: 24 Нм.

Относится к S80 и XC70

IMG-266187

Установите:

  • консоль.
  • винты.
  • номерной знак

Относится к V70

IMG-266188

Установите:

  • распорные элементы.
  • консоль.
  • винты
  • номерной знак.

Прокладка электропроводки

IMG-232587

  • Снимите стопорные пластины на обеих фарах.

IMG-232588

  • Снимите обе фары.

IMG-235802

  • Чтобы облегчить прокладку проводки, скрепите липкой лентой красный провод (1) с более длинными проводами дополнительного освещения (2) - черным и синим. Последний крепеж лентой выполните у короткого конца проводов дополнительного освещения (3).

IMG-235805

  • Освободите передний винт массы с внутренней стороны правой фары.
  • Подключите кабель заземления и затяните винт с моментом 10 Нм.

IMG-235806

  • Подсоедините реле к жгуту проводки.
  • Закрепите реле и цоколь на имеющемся в автомобиле жгуте проводки с помощью двух хомутов.

IMG-266189

  • Протяните жгут проводов под передним листом.

IMG-235810

  • Закрепите точку разветвления жгута проводов у заднего края листа с помощью бутиловой изоленты.

IMG-235811

  • Закрепите жгут проводки под передней листом бутиловой изолентой.

IMG-235812

  • Вытяните смотанные провода снизу:

Касается автомобилей с интеркулером (турбо)

  • Протягивайте провода с помощью троса или провода.

IMG-235906

  • Закрепите жгут проводки хомутом в консоли автомобильного рожка.

R3501571

На рисунке представлена принципиальная схема подключения дополнительных фар. Полный перечень инструкций см. отдельно.

  • Протяните провода через корпус лампы.
  • Установите наконечник кабеля на обе провода.
  • Установите на синем (BL) проводе втулку-изолятор, чтобы избежать короткого замыкания.
  • Подсоедините синий провод (BL) к проводу лампы.
  • Подсоедините черный провод (SB) к заземлению на вставке.

IMG-235916

  • Протяните жгут проводов к держателю предохранителей. Закрепите жгут проводов с помощью бутиловой изоленты.

IMG-235917

  • Отцепите все стопорные крюки и одновременно поднимите держатели предохранителей/реле.

IMG-235922

  • Отрежьте резиновый рожок.

IMG-235923

  • Протяните жгут проводов через резиновый желоб.

IMG-235924

  • Поверните левый держатель предохранителей. Установите красный (RD) провод в позицию 28.

IMG-235925

  • Установите на место снятые детали в обратном порядке.

Примечание: Проверьте, чтобы направляющие и резиновые уплотнения были установлены правильно, и чтобы проводы не были пережаты.

  • Установите на место гайку (1), момент затяжки 10 Нм.

IMG-235927

  • Установите предохранитель в позицию 28.
  • Установите на место крышку.

IMG-239420

  • Снимите правую торцовую крышку приборной панели.

IMG-222267

  • Освободите уплотнительную прокладку в передней кромке дверного проёма.

IMG-317663

Примечание: Переднюю и верхнюю панель порога необходимо демонтировать и смонтировать как блок.

  • Протяните панель порога назад с помощью гладилки, чтобы два зажима отпустили.

IMG-317664

  • Отцепите панель в верхнем крае.

IMG-319003

  • Потяните вверх, чтобы четыре зажима отпустили.

IMG-222268

  • Уберите винты и панель.

IMG-222270

  • Освободите контактную колодку освещения.

IMG-225205

  • Выверните два винта.

IMG-225201

  • Выверните семь винтов.
  • Потянув, выдвиньте немного вещевой ящик и отсоедините контактный разъём на задней стороне.
  • Снимите вещевой ящик.

IMG-239483

  • Отогните коврик. Сделайте надрез в толстом изоляционном покрытии, начиная на уровне синего контактного разъема центрального электронного модуля (СЕМ) и вниз.

IMG-235947

  • Протяните зеленый провод (GN) назад и вниз к резиновому желобу.

IMG-266223

  • Приподнимите автомобиль и снимите защитную пластину двигателя. На внутренней стороне защитной пластины двигателя у винтов (1) она крепится с помощью крючков.

IMG-236054

  • Удалите имеющуюся резиновую втулку.

В некоторых вариантах двигателя втулка скрыта защитой для фары.

IMG-235950

  • Срежьте небольшой резиновый рожок на новом резиновом желобе и протяните через него провод. Протяните провод в салон.
  • Установите резиновый желоб.
  • Установите на место защиту двигателя и защитную панель.

IMG-235952

  • Отсоедините зеленый контактный разъем центрального электронного модуля (СЕМ).

IMG-235953

  • Снимите крышку контактного разъема, подняв четыре стопора.

IMG-235954

  • Поднимите у четырех стопоров и снимите фиксатор.

Касается автомобилей, изготовленных до номера шасси включительно:

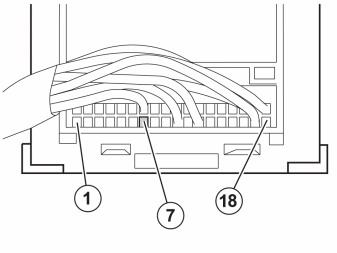

IMG-235955

  1. S80 -122408
  2. V70 -140418
  3. XC70 -81468
  • Подсоедините зеленый провод (GN) к поз.7.

Установите на место:

  • блокировку
  • крышку
  • контактный разъем

  • Отогните на место коврик.

Касается автомобилей, изготовленных начиная с номера шасси:

IMG-338140

  1. S80 122409-
  2. V70 140419-
  3. XC70 81469-
  • Подсоедините зеленый провод (GN) к поз.8.

Установите на место:

  • блокировку
  • крышку
  • контактный разъем

  • Отогните на место коврик.

Относится ко всем моделям

IMG-225269

Установка вещевого ящика

  • Установите на место вещевой ящик и затяните винты М6 с моментом 10 Нм.
  • Подсоедините разъём на задней стороне вещевого ящика.
  • Установите винты в нижнем крае.

IMG-240540

  • Подсоедините контактный разъем (1) к внутреннему освещению и установите на место панель.

IMG-222344

  • Подсоедините минусовой провод аккумулятора.
  • Установите на место крышку аккумуляторного ящика.

Иллюстрации A и B
IMG-232602

  • Установите фары на место.

IMG-232603

IMG-242268

  • Установите программное обеспечение в соответствии с информацией по обслуживанию в VIDA.
