Дополнительный обогреватель, вступление

Применимость

Общие сведения

Специальный дополнительный обогреватель для
дизельного топлива, названный 912D, был разработан для
моделей S70 и V70 TDI.На определенных рынках сбыта с холодным климатом
данный обогреватель установлен на автомобили в
качестве стандартного оборудования. На других рынках
этот обогреватель является дополнительным
оборудованием.Задачей этого обогревателя является помочь
нагреть охлаждающую жидкость, когда тепла,
производимого двигателем, не достаточно для того, чтобы
создать комфортабельную температуру в салоне.Обогреватель оснащен своими собственными датчиками
для наружной температуры и температуры охлаждающей
жидкости двигателя (ECT), и включается автоматически, когда
согласно его расчетам,
необходим дополнительный обогреватель. Условия
включения обогревателя таковы: двигатель работает и
наружная температура и температура охлаждающей
жидкости двигателя (ECT) ниже определенных значений.Если выключен двигатель, также выключается и
обогреватель.Комплект, содержащий таймер, проводку и реле
вентилятора обдува, может быть приобретен в виде
дополнительного оборудования и позволяет
использовать обогреватель как стояночный
обогреватель.

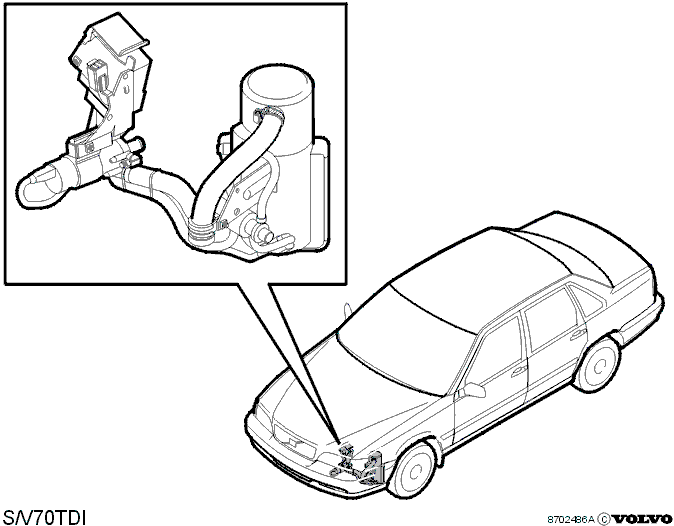

Установка

Все компоненты обогревателя, такие как насос
охлаждающей жидкости, модуль управления и топливный
насос (FP) и т.п. находятся в касетте, которая установлена
под левым передним крылом перед
колесом.Обогреватель подсоединен между двигателем и
системой управления микроклиматом в системе
охлаждения двигателя, так что нагретая охлаждающая
жидкость двигателя используется сначала для
подогрева
салона. В результате этого, охлаждающая жидкость
всегда проходит через обогреватель, независимо от
того, включен он или нет.Чтобы облегчить обслуживание и ремонт, касетта
обогревателя может быть опущена в положение
обслуживания для лучшего доступа.

Бортовая диагностическая система

Обогреватель оборудован бортовой диагностической
системой, которая подключена к обычному разъему
передачи данных (DLC) автомобиля. Сканирующий прибор Volvo (ST)
используется для считывания
диагностических кодов неисправности и для другой связи.
