Дополнительный клапан управления, установка

Узел клапана

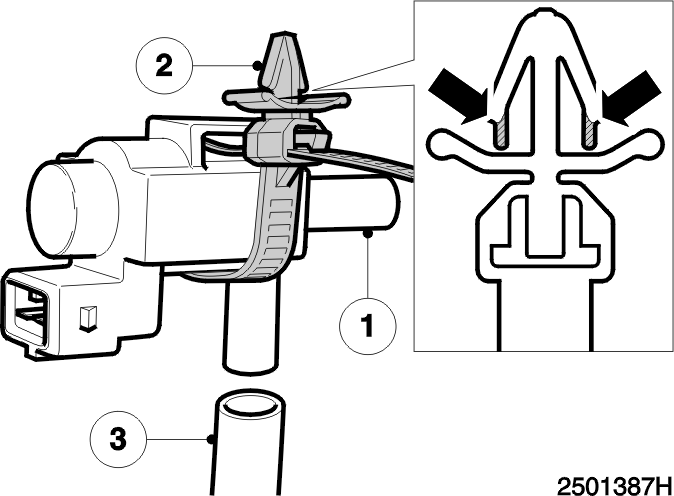

Расположите заглушку (1) на нижней стороне соединения клапана.Частично снимите две запорные шпонки с ленточного хомута (2), как показано на иллюстрации.Установите ленточный хомут (2) на клапане, как показано на рисунке. Зафиксируйте ленточный хомут.Подсоедините вакуумный шланг (3) к клапану. Укоротите шланг до 150 мм для двигателей без турбонаддува.

Установка Т-образного элемента, применимо к двигателям с турбонаддувом

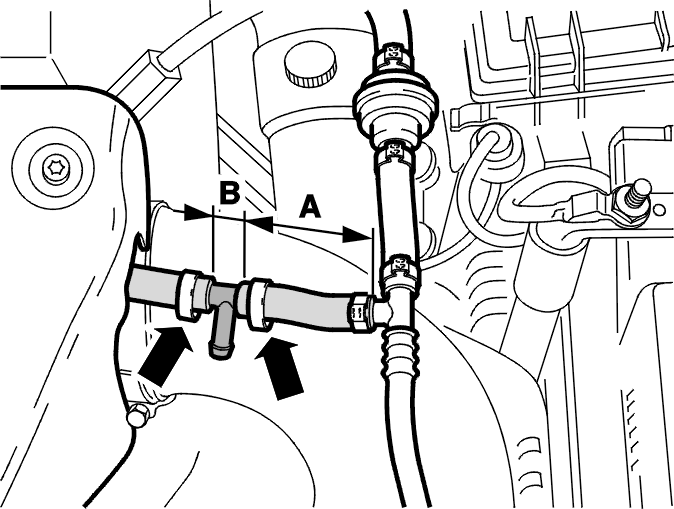

Если необходимо, снимите крышку корпуса дроссельной заслонки.Отрежьте шланг (А), чтобы он был 60 мм.Отрежьте 10 мм от имеющегося шланга (В).Установите два новых зажима для шланга.Установите Т-образный элемент дополнительным соединением вниз.Пока не затягивайте зажимы для шланга.

Установка Т-образного элемента, применимо к двигателям без турбонаддува

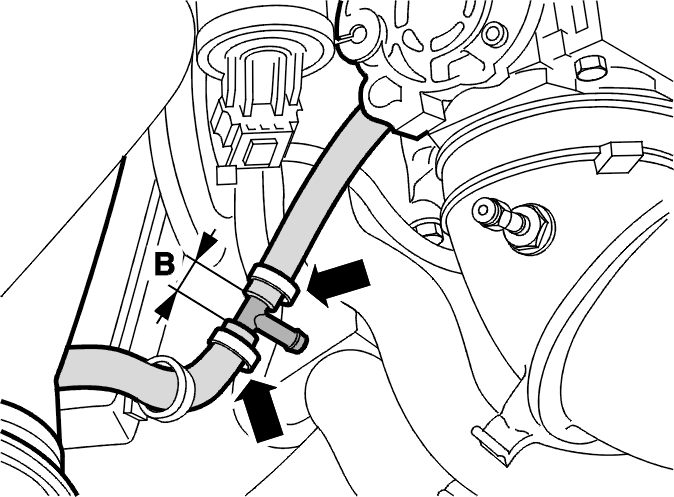

Используйте (верхний) шланг от клапана системы выделения паров топлива к стороне впуска блока впрыска.Перережьте шланг посередине. Вырежьте 10 мм из имеющегося шланга (В).Установите два новых зажима для шланга.Установите Т-образный элемент дополнительным соединением вниз.Пока не затягивайте зажимы для шланга.

Установка клапана

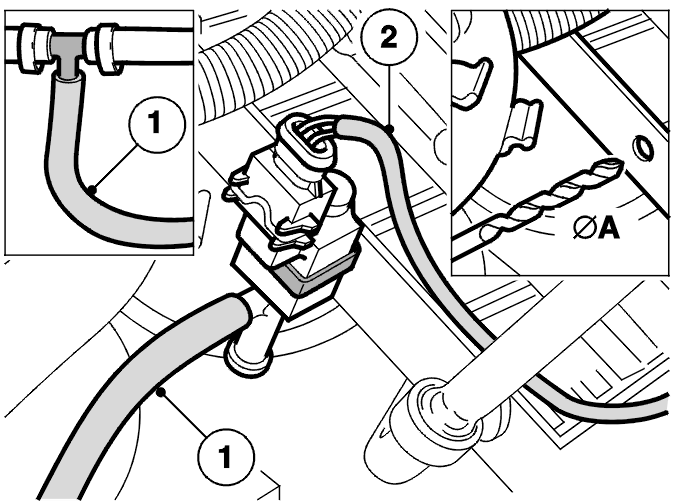

Вдавите ленточный хомут вместе с клапаном в свободное отверстие в поддоне аккумулятора.Если свободного отверстия нет, просверлите отверстие (А) диаметром 6,5 мм на вертикальной кромке поддона аккумулятора.Электрическое соединение должно быть направлено вверх.Установите два новых зажима для шланга и подсоедините шланг (1) к Т-образному элементу в шланге. Затяните эти зажимы шланга.Установите разъем на клапан.Проложите проводку (2) к клапану системы выделения паров топлива на радиаторе.

Подсоединение и закрепление проводки

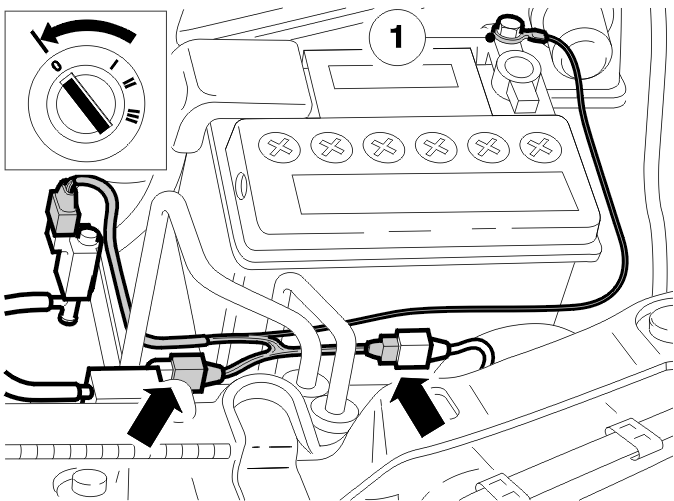

Внимание: Выключите зажигание.

Отсоедините разъем от клапана системы выделения паров топлива. Проложите в направлении фары.Проложите и подсоедините разъем от нового жгута проводов к клапану системы выделения паров топлива.Подсоедините отсоединенный разъем к новому жгуту проводов.Проложите кабель заземления позади фары к отрицательной клемме аккумулятора.Установите вывод кабеля заземления (1) на отрицательный провод аккумулятора, используя имеющийся болт, и не снимая отрицательный провод.Закрепите жгут проводов ленточными хомутами. Закрепите жгут проводов таким образом, чтобы он не терся, не касался движущихся деталей и не стучал, а также чтобы он не был натянут.

Закрепление шлангов и проверка функционирования

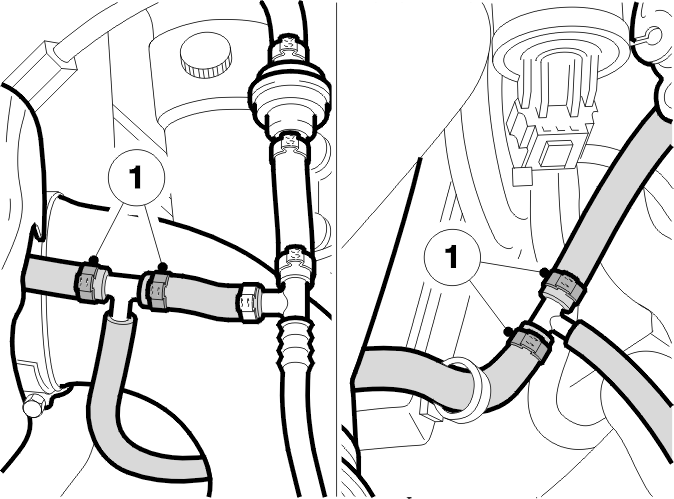

Отодвиньте шланги от других компонентов. Закрепите шланги ленточным хомутом, где необходимо. Убедитесь, что никакие движущиеся детали не касаются собранной системы.Затяните зажимы для шланга (1).Проверьте функционирование, включив и выключив зажигание. Проверьте, включается и выключается ли клапан.После выключения двигателя в течение нескольких секунд может быть слышно шипение.
