Дополнительная система удерживания (SRS) (2007, 2008) — S60 II, S80 II, V60, V60 CC, XC60

Оборудование для обеспечения безопасности (дополнительная система удерживания (SRS))

Внимание: Автомобиль оборудован пиротехническими компонентами дополнительной системы удерживания (SRS) и натяжным устройством ремня безопасности. С компонентами в дополнительной системе удерживания (SRS) следует обращаться очень осторожно во время ремонта, чтобы избежать:

• травмы при выполнении ремонта
• повреждения или нарушения нормальной работы дополнительной системы удерживания (SRS).

Внимание: Работы на дополнительных системах удерживания (SRS) всегда должны выполнять квалифицированные специалисты в мастерской.

Меры безопасности и ремонт

Дополнительная информация по безопасности и ремонту, см.: VIDA Конструкция и работа, а также соответствующий раздел по дополнительной системе удерживания (SRS) ниже:

• 1. Передние ремни безопасности и натяжные устройства ремней безопасности с датчиками катушек ремней безопасности
• дополнительная система удерживания (SRS)
• 3. Надувная подушка безопасности водителя (дополнительная система удерживания (SRS))
• 4. Рулевая колонка
• дополнительная система удерживания (SRS)
• 7. Надувная подушка безопасности пассажира (дополнительная система удерживания (SRS))
• 8. Модуль управления дополнительной системы удерживания (SRS)
• 9. Датчик веса сидящего (OWS)
• 10. Датчик направляющей сиденья
• 11. Датчик натяжного устройства ремня
• сиденье, SIPS (Система защиты при боковом ударе)
• ремень безопасности
• 14. Задние ремни безопасности с натяжными устройствами ремней безопасности
• 15. Надувной занавес (IC)
• 16. Другие компоненты дополнительной системы удерживания (SRS)

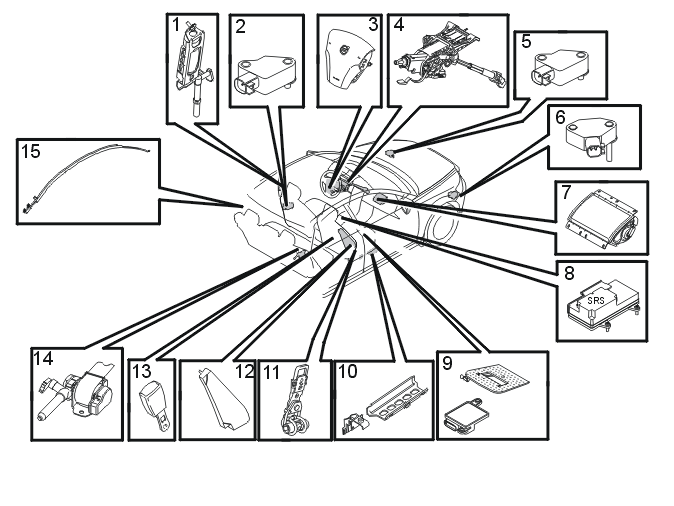

1. Передние ремни безопасности и натяжные устройства ремней безопасности с датчиками катушек ремней безопасности

Механизм втягивания переднего ремня безопасности Bältesrulle fram.Belastningsbegränsare säkerhetsbälte.

2. Датчик столкновения, дополнительная система удерживания (SRS)

Датчики столкновения дополнительной системы удерживания (SRS) расположены в средней и задней стойках.Krocksensor B-stolpe Датчик столкновений, средняя стойка.Датчик столкновения, стойка С Датчик столкновения, стойка С.

3. Надувная подушка безопасности водителя (дополнительная система удерживания (SRS))

Надувная подушка безопасности водителя (дополнительная система удерживания (SRS)) отпирается в 2 этапа. При работе с рулевым колесом, валом рулевого колеса или рулевым механизмом определенные операции должны выполняться согласно методике работы с надувной подушкой безопасности водителя.Надувная подушка безопасности водителя Надувная подушка безопасности водителя Надувная подушка безопасности водителя Надувная подушка безопасности водителя.

4. Рулевая колонка

У рулевой колонки есть пиротехническое натяжное устройство.Модуль рулевого колеса Модуль рулевого колеса Модуль рулевого колеса.

5 и 6. Датчик столкновения, дополнительная система удерживания (SRS)

Krocksensor.

7. Надувная подушка безопасности пассажира (дополнительная система удерживания (SRS))

Надувная подушка безопасности пассажира (дополнительная система удерживания (SRS)) отпирается в два этапа.Надувная подушка безопасности пассажира Надувная подушка безопасности пассажира.

8. Модуль управления дополнительной системы удерживания (SRS)

Модуль дополнительной системы удерживания (SRS) находится между стояночным тормозом и рычагом переключателя передач в центральной консоли.

Внимание: Никогда не устанавливайте дополнительное оборудование на или рядом с модулем дополнительной системы удерживания (SRS).

дополнительная система удерживания при помощи надувных подушек безопасности дополнительная система удерживания при помощи надувных подушек безопасности.

9. Датчик веса сидящего (OWS)

Датчик веса сидящего на сиденье пассажира, находится в пеноматериале в подушке сиденья пассажира.Viktgivare passagerare fram.

10. Датчик направляющей сиденья

Датчик направляющей сиденья представляет собой магнитный датчик, определяющий положение сиденья.Lägesgivare framstol.

11. Датчик натяжного устройства ремня

Töjningsgivare säkerhetsbälte.

12. Модуль надувной подушки безопасности, сиденье, SIPS (Система защиты при боковом ударе)

Надувная подушка безопасности, переднее сиденье Надувная подушка безопасности, переднее сиденье.

13. Замок, ремень безопасности

Bälteslås fram.

14. Задние ремни безопасности с натяжными устройствами ремней безопасности

Bältesrulle bak Натяжное устройство ремня безопасности, заднее.

15. Надувной занавес (IC)

Надувной занавес (IC) состоит из двух надувных защитных занавесов, расположенных в нижнем крае крыши, по 1 с каждой стороны автомобиля.Занавес защищает верхнюю часть салона автомобиля, от стойки А до стойки С.Надувной занавес Надувной занавес Надувной занавес.

16. Другие компоненты дополнительной системы удерживания (SRS)

Система защиты при ударе сзади
В передних сиденьях имеется функция защиты при ударе сзади. Эта функция уменьшает вероятность получения травм при ударе автомобиля сзади. Система является полностью механической и встроена в сиденья.

Проводка:
Проводка дополнительной системы удерживания (SRS) оранжевая.При работе с проводкой дополнительной системы удерживания (SRS) будьте особенно осторожны, чтобы не повредить следующие участки:

• звукоизоляционные панели
• бардачок
• приборную панель
• кожухи вала рулевого колеса
• рулевую колонку
• выключатель зажигания
• пороги
• Панели стоек А, В С и D
• крышу
• переднюю боковую пластину (передний датчик столкновения).

Разъем передачи данных:
Разъем передачи данных находится в салоне.

Наклейки:
Наклейки с информацией по безопасности всегда должны быть в автомобиле. См. дополнительную информацию.Placering av säkerhetsdekaler Placering av säkerhetsdekaler или Placering av säkerhetsdekaler Placering av säkerhetsdekaler (другие страны).
