Дополнительная система удерживания (SRS) (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Оборудование для обеспечения безопасности (дополнительная система удерживания (SRS))

Внимание: В автомобиле есть пиротехнические надувные подушки безопасности и натяжные устройства ремней безопасности. С компонентами в дополнительной системе удерживания (SRS) следует обращаться очень осторожно во время ремонта, чтобы избежать:

• травмы при выполнении ремонта
• повреждения или нарушения нормальной работы дополнительной системы удерживания (SRS).

Внимание: Работы на дополнительных системах удерживания (SRS) всегда должны выполнять квалифицированные специалисты в мастерской.

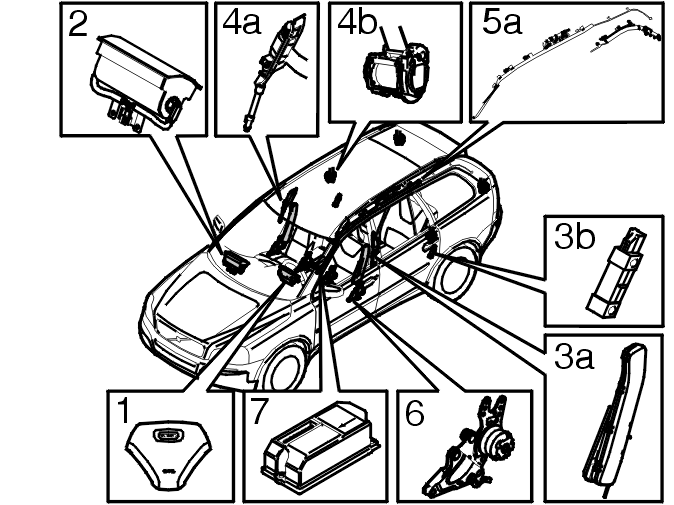

Смотрите соответствующий раздел для получения дополнительной информации о мерах безопасности и ремонте дополнительной системы удерживания (SRS):

1. модуль рулевого колеса (дополнительная система удерживания (SRS)). См. 1. Модуль рулевого колеса (SWM) (дополнительная система удерживания (SRS))
2. модуль надувной подушки безопасности (дополнительная система удерживания (SRS)) пассажира. См. 2. Модуль надувной подушки безопасности (дополнительная система удерживания (SRS)) пассажира
3. модуль надувной подушки безопасности, сиденье, SIPS (Система защиты при боковом ударе) и датчики в стойках B и C, и на переднем элементе конструкции. См. сиденье, SIPS (Система защиты при боковом ударе)
4. ремни безопасности и натяжные устройства ремней безопасности передних и задних сидений. См. 4. Ремени безопасности и натяжные устройства ремней безопасности
5. модуль IC (Надувной занавес). См. 5. Модуль IC (Надувной занавес)
6. система защиты при ударе сзади. См. 6. Система защиты при ударе сзади
7. модуль дополнительной системы удерживания (SRS). См. 7. Модуль управления дополнительной системы удерживания (SRS)
8. другие компоненты системы безопасности. См. 8. Другие компоненты дополнительной системы удерживания (SRS).

Примечание: Существуют варианты XC90 с пятью и семью сидениями.

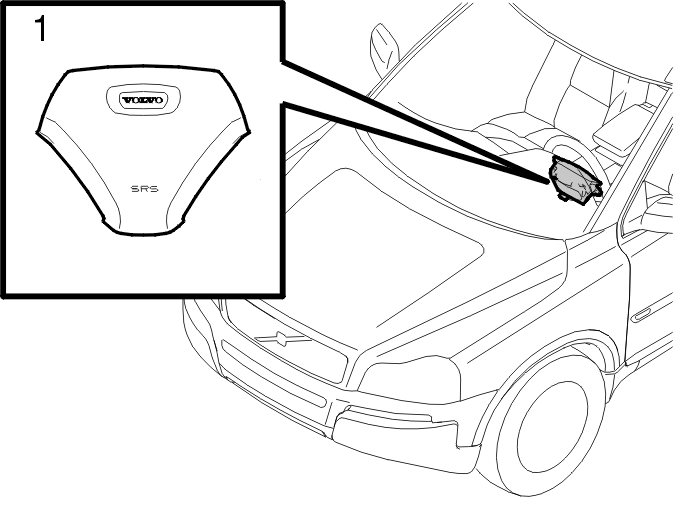

1. Модуль рулевого колеса (SWM) (дополнительная система удерживания (SRS))

Модуль рулевого колеса (SWM) отпирается в два этапа. При работе с рулевым колесом, валом рулевого колеса или рулевым механизмом, определенные операции должны выполняться согласно методике работы с модулем рулевого колеса (SWM).

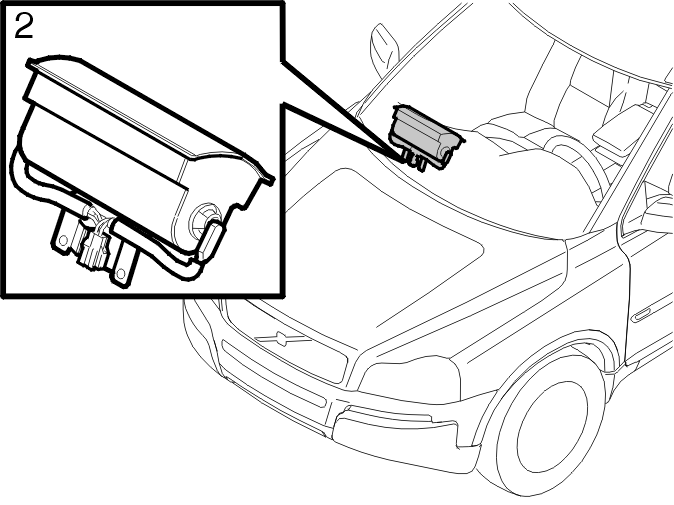

2. Модуль надувной подушки безопасности (дополнительная система удерживания (SRS)) пассажира

Модуль надувной подушки безопаности пассажира отпирается в два этапа.

3. Модуль надувной подушки безопасности, сиденье, SIPS (Система защиты при боковом ударе)

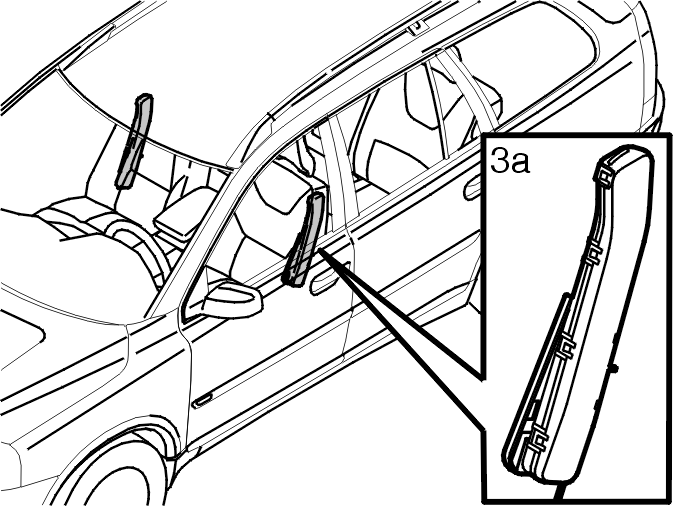

3a. В обоих передних сиденьях есть модули надувных подушек безопасности.

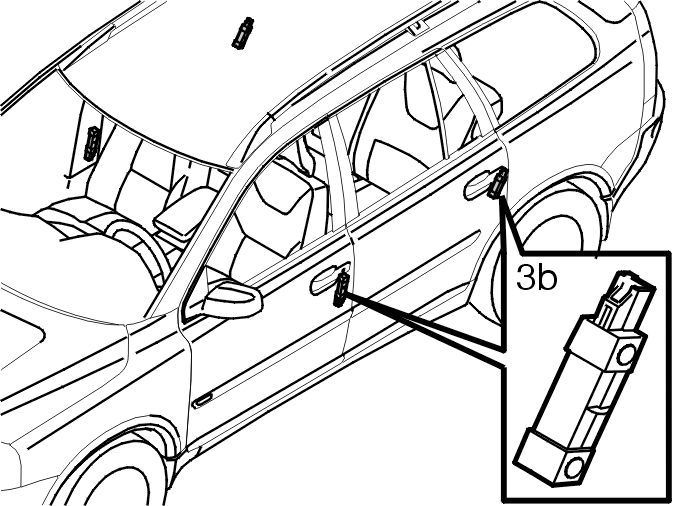

3b. Датчики расположены в стойках В и С.

4. Ремени безопасности и натяжные устройства ремней безопасности

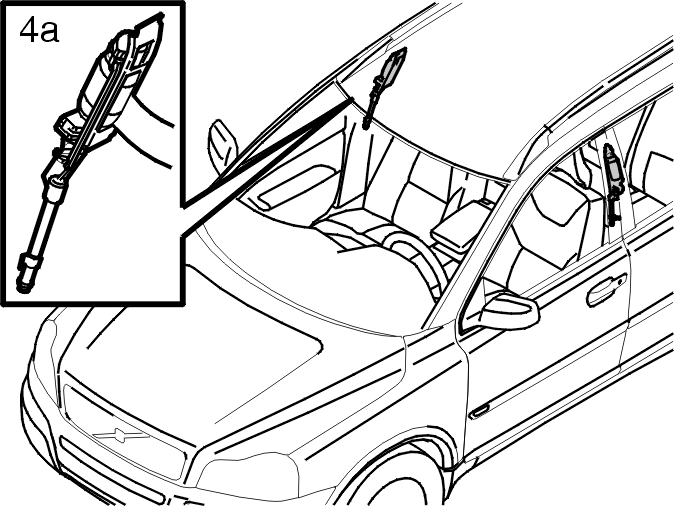

4a. Передние ремни безопасности и натяжные устройства ремней безопасности (все варианты количества сидений).

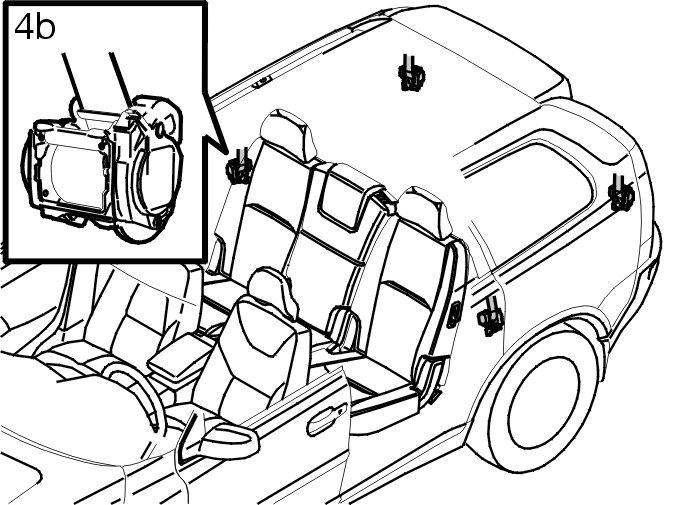

4b. Ремни безопасности заднего сиденья и натяжные устройства ремней безопасности.

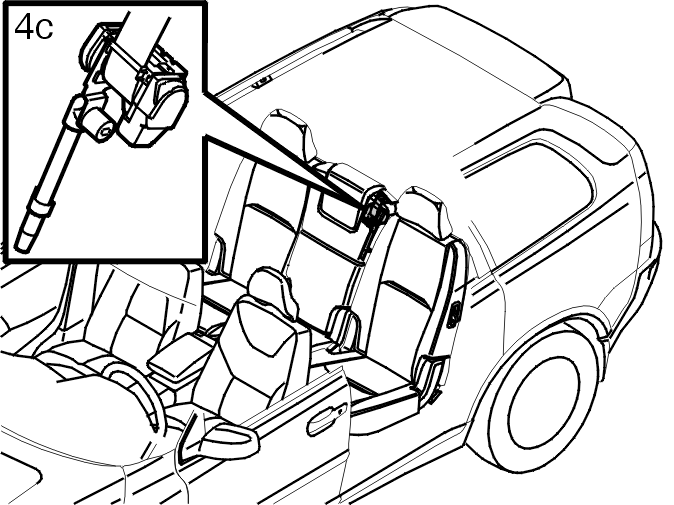

4c. Ремень безопасности и натяжное устройство ремня безопасности центрального сиденья во втором ряду

5. Модуль IC (Надувной занавес)

Вариант с семью сиденьями:

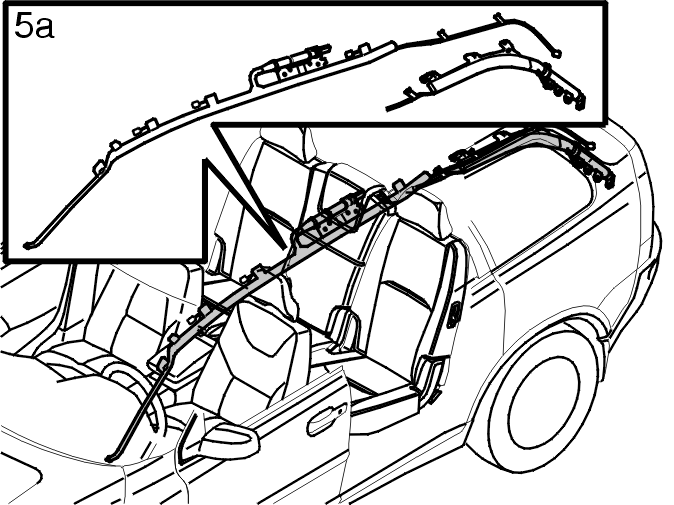

5a. Надувной занавес состоит из четырех надувных защитных занавесов, расположенных в нижнем крае крыши, по два с каждой стороны автомобиля.Передний занавес защищает верхнюю часть салона автомобиля, от стойки А до стойки С.Задний занавес защищает верхнюю часть салона автомобиля, от стойки C до стойки D.

Варианты с пятью сиденьями:

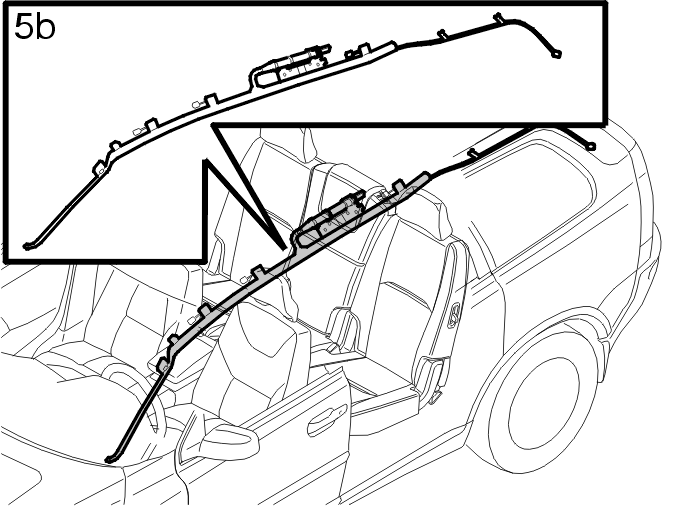

5b. Надувной занавес состоит из двух надувных защитных занавесов, расположенных в нижнем крае крыши, по одному с каждой стороны автомобиля.Занавес защищает верхнюю часть салона автомобиля, от стойки А до стойки С.

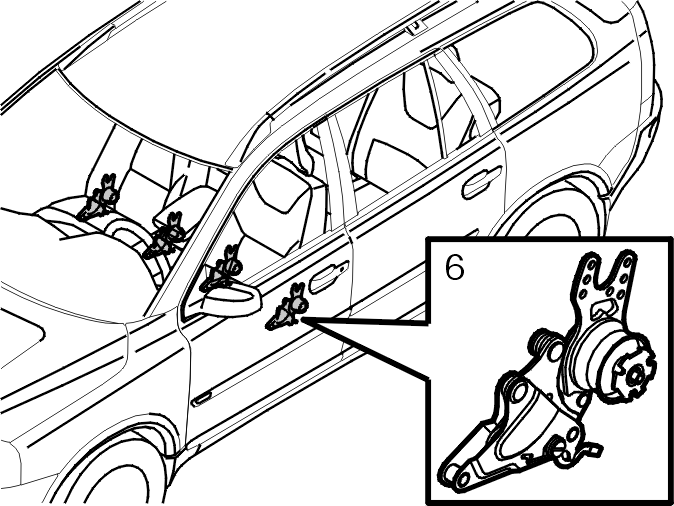

6. Система защиты при ударе сзади

В передних сиденьях имеется функция WHIPS (Система защиты при ударе сзади). Эта функция уменьшает вероятность получения травм при ударе автомобиля сзади. Система является полностью механической и встроена в сиденья.

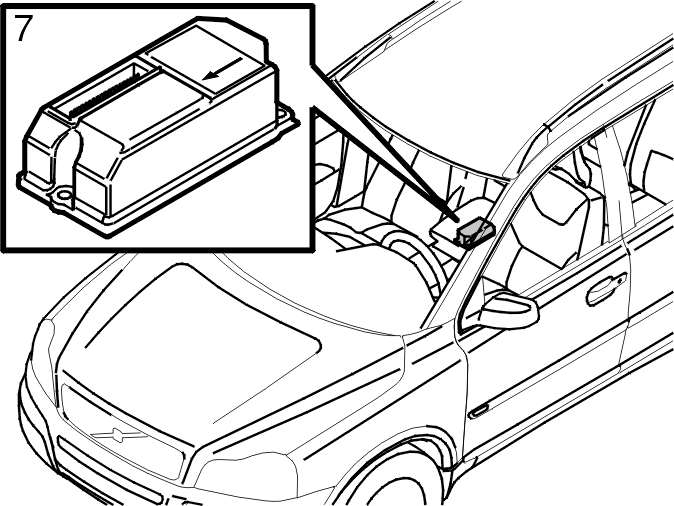

7. Модуль управления дополнительной системы удерживания (SRS)

Внимание: Модуль дополнительной системы удерживания (SRS) для XC90 имеет новую функцию, ROP (Защита при опрокидывании). Модуль управления нельзя снимать, перемещать в другое положение или выполнять на нем работы, если электропитание на него не отключено. Если электропитание не отключено, надувные подушки безопасности и натяжные устройства ремней безопасности могут сработать.

Модуль дополнительной системы удерживания (SRS) расположен между стояночным тормозом и рычагом переключения передач в центральной консоли.

Примечание: Никогда не устанавливайте вспомогательное оборудование на или рядом с дополнительной системой удерживания (SRS).

8. Другие компоненты дополнительной системы удерживания (SRS)

Проводка:
Проводка дополнительной системы удерживания (SRS) оранжевая.При работе с проводкой SRS, будьте особенно осторожны, чтобы не повредить следующие участки:

• звукоизоляционные панели
• бардачок
• приборную панель
• кожухи вала рулевого колеса
• выключатель зажигания
• пороги
• Панели стоек А, В С и D
• крышу
• под фарами.

Датчик:
Датчики столкновения дополнительной системы удерживания (SRS) (шесть + один) находятся в стойках B и C, под фарами и в модуле дополнительной системы удерживания (SRS).Датчики столкновения управляют дополнительной системой удерживания (SRS).

Примечание: Никогда не устанавливайте вспомогательное оборудование на или рядом с дополнительной системой удерживания (SRS).

Разъем передачи данных:
Разъем передачи данных находится в салоне.

Наклейки:
Наклейки безопасности должны всегда находиться в автомобиле в соответствующих местах. Чтобы получить дополнительную информацию, см:

• Наклейки оборудования для обеспечения безопасности (США)
• Наклейки оборудования для обеспечения безопасности (все остальные страны).
