Дополнения к инструкциям по установке спойлера задней двери

Применимость

В данном Бюллетене по техническому обслуживанию описывается метод регулировки зазора между спойлером, задней дверью и задними фонарями, а также способ нанесения маскировочной ленты(номер по каталогу 1372770-6)на верхнюю часть стоек D и задних фонарей - для защиты их от износа в результате трения с сопрягающимися деталями.Перед установкой на заднюю дверь кронштейны, имеющиеся в монтажном комплекте, должны быть модифицированы.

Осторожно: При установке спойлера следите за тем, чтобы не повредить резиновую ленту, находящуюся между стеклом и задней дверью. Правильно отцентруйте спойлер на автомобиле.

Модификация кронштейнов крепления спойлера задней двериСточите концы кронштейна на;3 мм(смотри рисунок).Расточите отверстие на 2 мм, так, чтобы кромка отверстия не соприкасалась с винтами в петлях (смотри рисунок).Сточите острые кромки напильником.Окрасьте открытые кромки металла с левой и с правой сторон кронштейна черной краской.

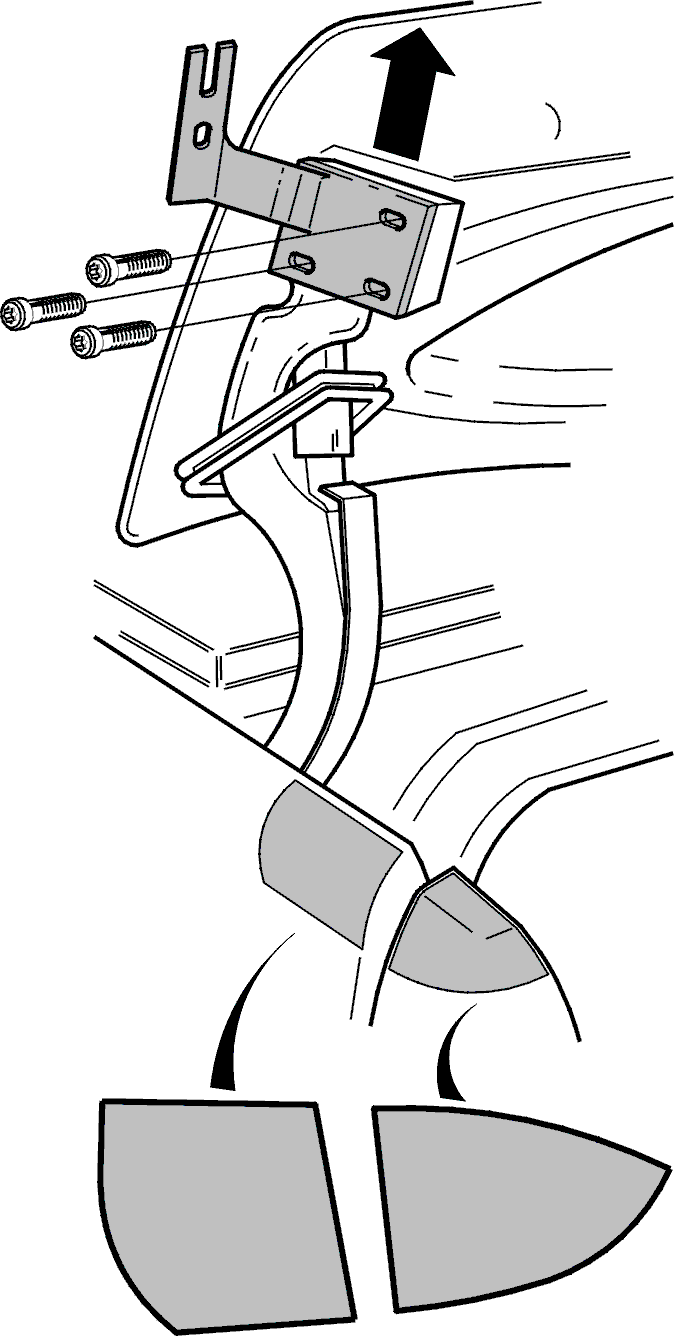

Как можно выше установите кронштейны на левой и правой сторонах (как можно дальше назад, при закрытой задней двери).По шаблону, представленному на последней странице, вырежьте кусочки маскировочной ленты(номер по каталогу 1372770-6).Наклейте маскировочную ленту на верхнюю часть правой и левой стоек D и на задний фонарь, как показано на рисунке.Установите спойлер в соответствии с прилагаемыми к нему инструкциями.

Осторожно: Точно отцентруйте спойлер на автомобиле. Следите за тем, чтобы во время установки спойлера не повредить резиновую ленту между окном и задней дверью.

Шаблоны для вырезания маскировочной ленты для стойки D и заднего фонаря

Левая сторона. Правая сторона.
