Применимость

Модель Двигатель Год
XC60 2009–2015A

IMG-295923

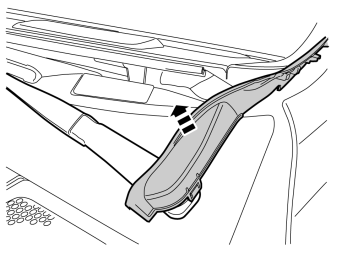

  • Освободите резиновую прокладку по бокам панели над рычагами стеклоочистителей на обеих сторонах.

IMG-218385

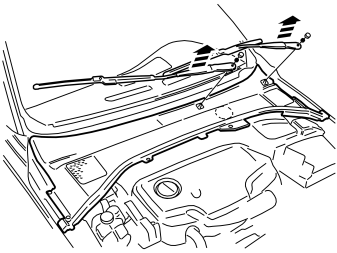

  • Снимите рычаги стеклоочистителей.

IMG-222340

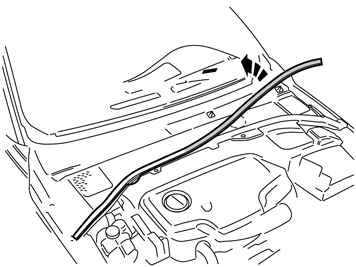

  • Освободите предохранительную накладку в передней кромке панели над рычагами стеклоочистителей.

IMG-222341

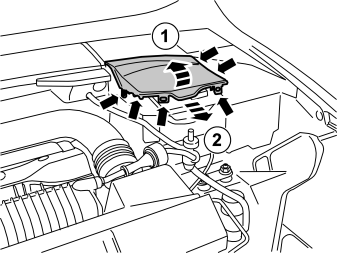

  • Снимите переднюю часть крышки ящика аккумуляторной батареи.

IMG-222342

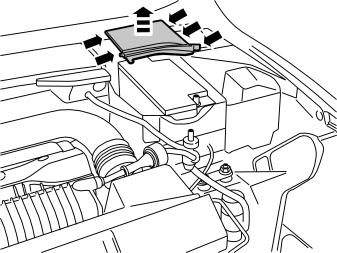

  • Снимите заднюю часть крышки ящика аккумуляторной батареи.

IMG-332180

  • Установите ключ зажигания в положение I.
  • Отсоедините минусовой провод аккумуляторной батареи.

Примечание: Подождите минимум одну минуту, прежде чем разъединять контактные разъемы или снимать другое электрооборудование.

IMG-218386

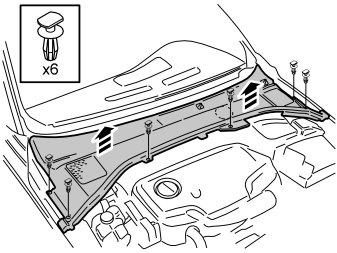

  • Выньте зажимы панели над рычагами стеклоочистителей и снимите панель.

Относится к автомобилям с дополнительным аккумулятором

IMG-359102

  • Отсоединить провода аккумулятора и сливной шланг

IMG-359103

  • Снять нажимную крышку

IMG-359104

  • Снять аккумулятор

IMG-359105

  • Снять основание автомобильного люка

IMG-359108

  • Снять гайки и кронштейн

Относится ко всем моделям

IMG-354313

  • Снимите правую торцовую крышку приборной панели.

IMG-354315

  • Освободите резиновую прокладку в передней кромке дверного проёма.

IMG-286863

Примечание: Переднюю и верхнюю панель порога необходимо демонтировать как единое целое.

IMG-308355

  • Отцепите панель.

IMG-344930

IMG-354320

IMG-303483

  • Снимите защитную крышку и болт.
  • Момент затяжки: 3 Нм

IMG-354295

IMG-303484

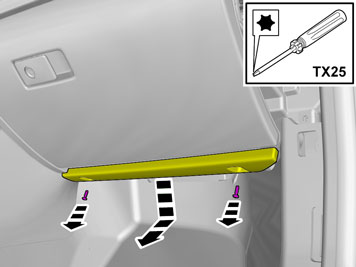

IMG-355782

  • Вывернуть винты и отсоединить панель.

IMG-355781

  • Отсоедините разъём освещения и отложите панель в сторону.

IMG-357907

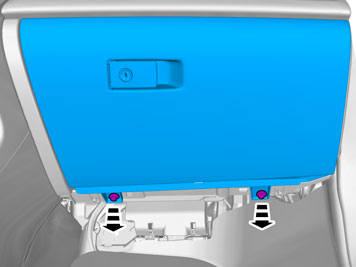

  • Выверните винты

IMG-357908

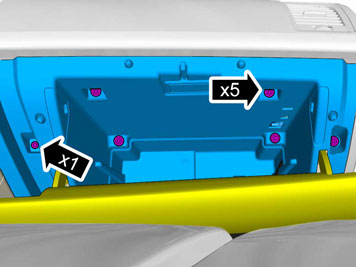

  • Выверните винты

IMG-357382

  • Отцепите зажим, который крепит жгут проводки на правой стороне.

IMG-356889

  • Вытащите немного отделение для перчаток.
  • Освободите контактную колодку освещения.
  • Снимите вещевой ящик.

IMG-225202

Примечание: Бурение выполняйте с осторожностью, так как через резиновый ввод проходит много проводов.

  • Просверлите отверстие Ø 5,5 мм (7/32") на правой стороне большого резинового ввода согласно рисунку. Используйте угловую дрель и установите ограничитель глубины сверления на 5 мм(13/64").

IMG-356796

  • Возьмите из комплекта переходную электропроводку с двумя большими разъёмами.
  • Введите жгут проводки в только что просверленное отверстие в большом резиновом вводе.

IMG-222277

  • Протяните провода через резиновый ввод в торпедной перегородке.

IMG-284623

  • Вычистите участок на внутренней стороне ветрового стекла, как показано на иллюстрации, с помощью изопропанола. Вытрите насухо.

IMG-257987

  • Снимите защитную плёнку с крепёжной ленты для антенны.

IMG-258363

  • Нажатием зафиксируйте антенну вблизи переднего края потолка и как можно дальше к панели стойки А.

IMG-258364

Осторожно: Следите за тем, чтобы прокладка провода антенны не нарушила работу боковой шторки безопасности.

  • Проложите провод антенны вдоль имеющейся проводки около стойки А в приборную панель и вниз к полу.
  • Свяжите антенный провод с имеющимся жгутом проводов с помощью трёх ленточных зажимов из комплекта.

IMG-222282

  • Извлеките ленту с застёжкой типа «велкро» из комплекта и разрежьте её посредине.

IMG-222283

IMG-222284

  • Вымойте плоскую поверхность приемного устройства изопропанолом и вытрите насухо.

IMG-222285

  • Снимите защитную плёнку с одной из лент с застёжкой типа «велкро».

IMG-222286

  • Нажатием закрепите ленту с застёжкой типа «велкро» на блоке приёмника.

IMG-356651

  • Отогните напольный и изолирующий коврики.

IMG-222288

  • Соскребите всю уплотнительную мастику с плоской поверхности у нижнего края стойки А, где нужно разместить приёмный блок для дистанционного запуска. Верхняя часть блока приёмника должна находиться на расстоянии 30 мм от нижней кромки нижнего отверстия в кузове.
  • Вымойте поверхность изопропанолом и вытрите насухо.

IMG-222287

  • Снимите последнюю защитную плёнку с ленты с застёжкой типа «велкро».

IMG-222289

  • Установить приемник соединениями вверх.
  • Нажатием надёжно закрепите блок приёмника на плоской поверхности.

IMG-284624

  • С помощью маленькой отвёртки осторожно откройте вторичный замок на чёрном 6-полюсном разъёме.

IMG-372106

  • Подсоедините проложенные провода к 6-полюсному разъёму:

IMG-372107

  • Удалите пленку

IMG-372108

  • Присоедините красный провод (R) к 6-контактному разъему.
  • Сожмите вторичный замок.

IMG-235860

  • Разъедините разъёмы для стояночного отопителя. Они расположены на правой стороне, примерно около большого резинового ввода в торпедной перегородке.

IMG-235861

  • Подсоедините разъёмы на переходной электропроводке к соответствующим разъёмам на электропроводке к стояночному отопителю, которые были отсоединены ранее.
  • Ленточными зажимами из комплекта прикрепите провода и разъёмы к имеющимся проводам, чтобы предупредить дребезжание.

IMG-336901

  • Присоедините на место отрицательный провод аккумуляторной батареи

Синхронизация передатчика-приёмника

IMG-257992

  1. Подсоедините антенный провод к приемному устройству.
  2. Подсоедините контактный разъем к приемному устройству.
  3. В течение 1,5 - 5 секунд нажимать кнопку "OFF" на передающем устройстве, пока не погаснет светодиод.Светодиод передатчика будет непрерывно светиться красным светом в течение 2 секунд, а затем погаснет.

Примечание: однако светодиод мигает в течение 2 секунд, а затем гаснет; синхронизация не удалась.

  • Нажатием закрепите блок приёмника на ленте с застёжкой типа «велкро», если его крепление было нарушено.

Излишки провода, а также реле, сложив и обвязав лентой, разместите рядом с модулем управления под изолирующим ковриком.

Установите снятые детали в обратном порядке. Затяните гайки стеклоочистителей с моментом 30 ± 3 Нм.

IMG-336904

Внимание: Когда зажигание включается первый раз после отсоединения аккумулятора, это необходимо выполнять, находясь вне автомобиля - протяните руку и избегайте рабочей зоны подушек безопасности.

  • Установите ключ зажигания в положение II.

IMG-242268

Загрузите программное обеспечение (прикладную программу) для функционирования вспомогательного оборудования, следуя информации по обслуживанию в VIDA.См. VIDA или каталог аксессуаров для номера артикула программного обеспечения.

Проверка системы

IMG-360922

  1. Нажмите кнопку включения "ON" на передатчике: светодиод на передатчике будет непрерывно светиться зеленым светом в течение 2 секунд. Сигнал с пульта дистанционного пуска подается в автомобиль, но будет отопитель включен или нет, это определяет модуль управления отопителя.
  2. Нажмите кнопку выключения "OFF" на передатчик: светодиод на передатчике будет непрерывно светиться красным светом в течение 2 секунд. Сигнал с пульта дистанционного пуска подается в автомобиль.

Примечание: если светодиод не горит непрерывно, а мигает, более подробную информацию об этой неисправности см. в Руководстве по эксплуатации пульта ДУ.

Примечание: отопитель не запускается, в частности, если:

  1. Температура превышает 15°C.
  2. Аккумулятор в автомобиле недостаточно заряжен
  3. Уровень топлива в баке слишком низкий.
