Дистанционный запуск бензинового отопителя (1999, 2000)

Относится к S60

• Освободите задний край коврика в багажном отделении, повернув две ручки (1) на 90°.

Относится к S60

• Поднимите передний край коврика в багажном отделении и сложите коврик, положив переднюю часть сверху на заднюю часть.

Относится к S60

• Переместите коврик немного вперед под углом, чтобы вынуть его через проем отсека багажника.

Касается S80

• Сложите коврик в багажнике и поверните его так, чтобы вынуть его через проем отсека багажника.

Относится к S60/S80

• Выньте коврик из багажника.

• Нажмите до щелчка на центр зажима в нижнем крае откидной боковой панели с правой стороны.
• Снимите зажимы.

• С правой стороны поверните ручку (1) на 90°.
• Откиньте внутрь и выньте боковую панель.

Относится к S60

• Снимите уплотнительную планку у панели задней стойки вдоль заднего края проема задней двери.
• Снимите защитную крышку и открутите винт в верхнем крае панели.

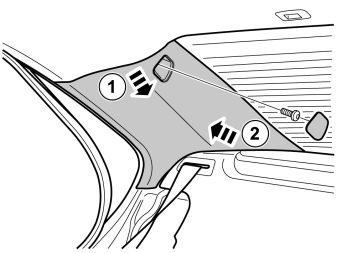

• Потяните панель задней стойки за верхний край внутрь автомобиля (1). Согните панель вперед (2) и выньте из автомобиля.

Касается S80

• Снимите уплотнительную планку у панели задней стойки вдоль заднего края проема задней двери.

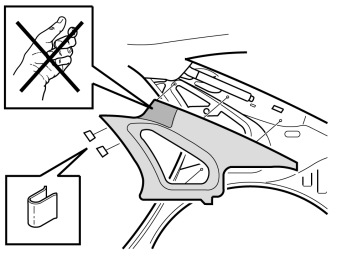

• Снимите два стальных зажима в переднем/верхнем крае панели.
• Потяните панель задней стойки за верхний край внутрь автомобиля. Согните панель вперед и выньте из автомобиля.

Примечание: Когда вынимаете панель задней стойки, не касайтесь руками или инструментами области вокруг люка занавеса IC (1). Иначе вы нарушите проводящие свойства люка, которые не восстанавливаются.

Касается S80

• Протяните ремень через направляющую.

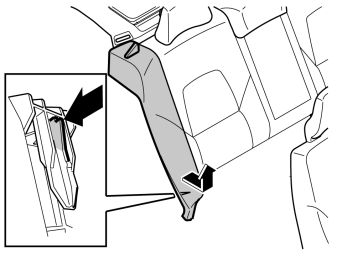

• Заведите руку сбоку нижней части боковой вставки. Освободите собачку и одновременно поднимите боковую вставку.

Касается S80

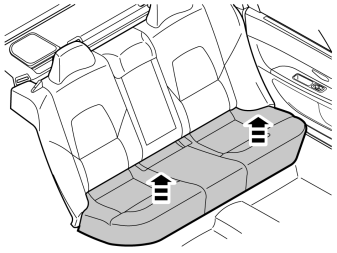

• Сначала поднимите нижний край короткой стороны подушки, а затем передний край и, потянув, освободите подушку.

Примечание: Подушка может сидеть достаточно плотно.
- Выньте подушку.
- Убедитесь, что зажим подушки не сломан, или замените его.

Относится к S60/S80

• Поднимите модуль управления АЕМ вверх из держателя.

• Отсоедините большой контактный разъем от модуля управления АЕМ. Для этого нажмите на стопор (А) и потяните черную ручку (В) в направлении стрелки до щелчка.
• Выньте контактный разъем из модуля управления АЕМ.

Снимите:

• черную стопорную крышку (1), которая удерживает на месте черный контакт в разъеме, потянув в направлении стрелки.
• черный контакт (2). Для этого вставьте заостренный предмет в отверстие на торце с противоположной стороны и выдавите контакт.

• Подсоедините короткий желтый провод от модуля управления к позиции 3 в контактном разъеме модуля управления АЕМ.

Примечание: На верхней и нижней стороне черного контакта имеют цифровые обозначения, но они очень мелкие. Поэтому подсоединяйте провод внимательно.

Установите на место:

• черный контакт в контактный разъем и зафиксируйте стопорной крышкой.
• контактный разъем в модуль управления АЕМ и зафиксируйте черной ручкой.

• Отсоедините контактный разъем (1) от модуля управления АЕМ.
• Подсоедините соответствующий контактный разъем (2) из тройника проводов на крупном жгуте проводов к модулю управления АЕМ.
• Подсоедините оставшийся контактный разъем (3) из тройника проводов к контактному разъему, который был отсоединен от модуля управления АЕМ.
• Установите модуль управления АЕМ на консоль.

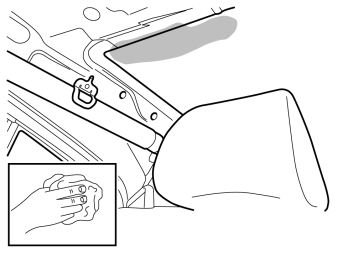

• Очистите обозначенный участок под элементом кузова с внутренней стороны заднего стекла изопропанолом, артикул 1161721 и вытрите насухо.

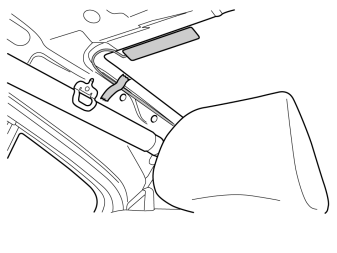

• Прижмите плотно антенну к стеклу с внутренней стороны, как можно ближе к краю элемента кузова.

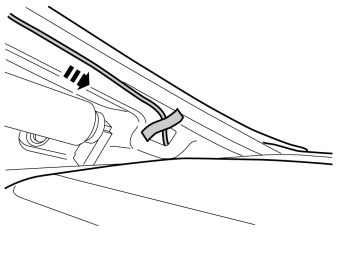

• Закрепите провод лентой.

• Протяните провод антенны вниз через отверстие направляющей панели.
• Закрепите лентой жгут кабелей у элемента кузова, чтобы защитить от износа о направляющую панели.

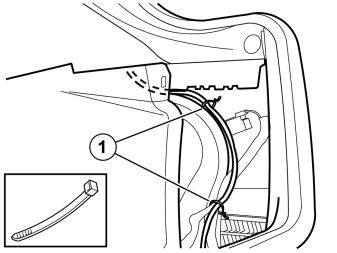

• Закрепите зажимами провод антенны (1), как показано на рисунке.

• Из набора возьмите реле и большой зажим.
• Прижав, закрепите реле в держателе.
• Прижав, закрепите зажим на держателе.

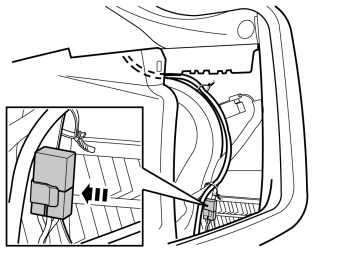

• Прижав, закрепите зажим с держателем реле и реле на крае элемента кузова в задней части колесной ниши.

• Извлеките ленту с застёжкой типа «велкро» из комплекта и разрежьте её посредине.

• Прижмите кусочки застежки типа "велкро" друг к другу.

• Вымойте плоскую поверхность блока приёмника изопропанолом, кат. № 1161721, и вытрите насухо.

• На лентах "велкро" снимите защитную пленку с одной стороны и, прижав, закрепите ленты на приемном устройстве.

• С помощью небольшой отвертки осторожно откройте вторичный замок на черном шестиполюсном разъеме из комплекта.

• Подсоедините зеленый (GN) провод из комплекта к позиции 3 и черный провод (BK) к позиции 6 в шестиполюсном разъеме.
• Сожмите вторичный замок на черном шестиполюсном разъеме.

Синхронизация передатчика-приёмника

1. Подсоедините минусовой провод аккумуляторной батареи к автомобилю.
2. Подсоедините антенный провод к приемному устройству.
3. Подсоедините контактный разъем к приемному устройству.
4. В течение 1,5 - 5 секунд нажимайте на кнопку "OFF" на передающем устройстве, пока не погаснет светодиод.

Синхронизация завершена.

• Нажатием закрепите блок приёмника на ленте с застёжкой типа «велкро», если его крепление было нарушено.

• Нажатием закрепите блок приёмника на ленте с застёжкой типа «велкро», если его крепление было нарушено.

Примечание: Излишки провода от таймера-реле, сложив и обвязав лентой, разместите рядом с модулем управления под изолирующим ковриком.

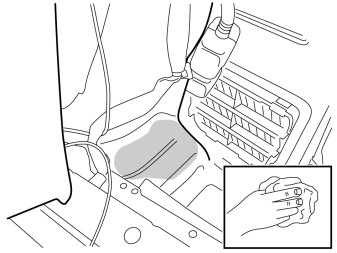

• Очистите обозначенный участок с внутренней стороны плоского элемента кузова изопропанолом, артикул 1161721 и вытрите насухо.

• Снимите последнюю защитную пленку с ленты «велкро».

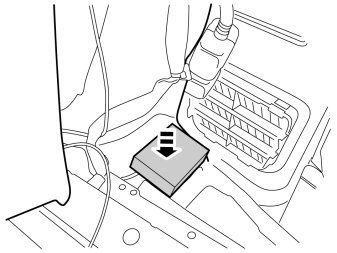

• Прижав, закрепите приемное устройство на плоской поверхности элемента кузова.

• Установите на место панели, коврики, планки и сидения в обратном порядке в соответствии приведенными выше пунктами.

• Установите программное обеспечение в соответствии с информацией по обслуживанию в VIDA.
• Проверьте работу согласно руководству по дополнительному оборудованию.

• Снимите оба люка в полу. Для этого приподнимите задний край люка, а затем вытяните назад из креплений.

• Снимите правую откидную панель в багажном отделении.

• Снимите правую боковую панель. Для этого сначала снимите защитную крышку и винт в переднем крае.
• Потяните панель наружу за верхний край так, чтобы освободить зажимы.
• Откиньте внутрь и выньте панель.

• Снимите небольшую звукоизоляционную панель перед правым задним фонарем, потянув вперед в точке (А).

• Снимите решетку динамика на панели правой D-стойки. Для этого сначала отогните нижний край с помощью фальц-ножа. Потяните немного наружу, а затем вниз так, чтобы освободить собачки в верхнем крае.

• С помощью фальц-ножа осторожно отогните и освободите задний потолочный плафон.
• Отсоедините контактный разъем потолочного плафона и отложите в сторону.

• Снимите заднюю потолочную панель. Для этого сначала открутите винты в углублении для потолочного плафона. Потяните за передний край потолочной панели так, чтобы освободить четыре зажима, а затем потяните за задний край и освободите оставшиеся зажимы.

Осторожно: Соблюдайте следующий порядок снятия панели, иначе вы можете повредить панель.

1. 1 - Потяните внутрь край панели, чтобы освободить зажимы.
2. 2 - Освободите верхний край у окна так, чтобы панель не задела пневматический успокоитель.
3. 3 - Потянув внутрь, освободите зажимы в проеме.
4. 4 - Выньте панель вверх.

• Поднимите модуль управления АЕМ вверх из держателя.

Снимите:

• черную стопорную крышку (1), которая удерживает на месте черный контакт в разъеме, потянув в направлении стрелки.
• черный контакт (2). Для этого вставьте заостренный предмет в отверстие на торце с противоположной стороны и выдавите контакт.

• Подсоедините короткий желтый провод от модуля управления к позиции 3 в контактном разъеме модуля управления АЕМ.

Примечание: На верхней и нижней стороне черного контакта имеют цифровые обозначения, но они очень мелкие. Поэтому подсоединяйте провод внимательно.

Установите на место:

• черный контакт в контактный разъем и зафиксируйте стопорной крышкой.
• контактный разъем в модуль управления АЕМ и зафиксируйте черной ручкой.

• Отсоедините контактный разъем (1) от модуля управления АЕМ.
• Подсоедините соответствующий контактный разъем (2) из тройника проводов на крупном жгуте проводов к модулю управления АЕМ.
• Подсоедините оставшийся контактный разъем (3) из тройника проводов к контактному разъему, который был отсоединен от модуля управления АЕМ.
• Установите модуль управления АЕМ на консоль.

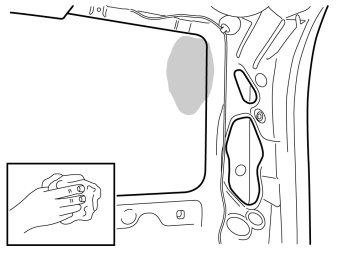

• Очистите обозначенный участок на внутренней стороне заднего бокового стекла изопропанолом, артикул 1161721 и вытрите насухо.

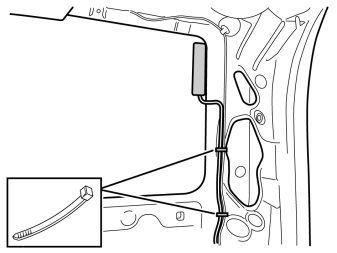

• Прижмите плотно антенну к стеклу с внутренней стороны, как можно ближе к краю элемента кузова.
• Зажимами прикрепите провод к имеющемуся жгуту проводов.

• Из набора возьмите реле и большой зажим.
• Прижав, закрепите реле в держателе.
• Прижав, закрепите зажим на держателе.

• Прижав, закрепите зажим с держателем реле и реле на внутренней стороне элемента кузова перед правым задним габаритным фонарем.

• Выполните пункты 21-27.

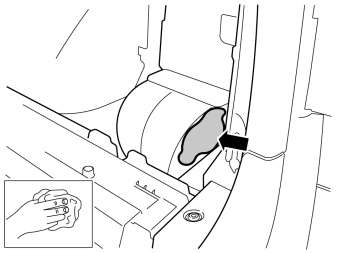

• Очистите обозначенный участок сзади с торца правого сопла выпуска воздуха. Используйте пропанол, артикул 1161721 и вытрите насухо.

• Снимите последнюю защитную пленку с ленты «велкро».

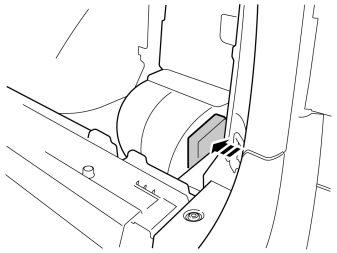

• Тщательно закрепите приемное устройство сзади на торце правого сопла выпуска воздуха.

• Установите на место панели, коврики и люки в обратном порядке в соответствии приведенными выше пунктами.

• Установите программное обеспечение в соответствии с информацией по обслуживанию в VIDA.
• Проверьте работу согласно руководству по дополнительному оборудованию.

• Снимите два центральных люка в полу. Для этого приподнимите их, а затем выньте передний край из креплений. Если с внутренней стороны заднего центрального люка установлен держатель для пакетов, то в таком люке с каждой короткой стороны ящика для хранения имеется стяжка. Эти стяжки следует снять.
• Снимите ящик для хранения.

Относится к автомобилям с тремя рядами сидений и встроенным держателем для пакетов на внутренней стороне центрального люка в полу

• Откиньте центральный задний люк в полу (1).
• Отсоедините две стяжки на панели снизу. Поднимите вверх задний край панели, сложите люк пола назад и поднимите люк пола вместе с панелью.

Применяется к автомобилям с тремя рядами сидений без встроенного держателя хозяйственной сумки

• Поднимите задний край центрального заднего люка в полу и выньте люк.

Относится ко всем моделям

• Снимите правый боковой люк в полу (2).

Применяется к автомобилям с двумя рядами сидений

• Снимите передний ящик для хранения.

• Снимите откидную боковую панель с правой стороны багажного отделения.

• Осторожно снимите панель правой D-стойки, начиная с верхнего края. Затем продвигайтесь вниз и освободите все три зажима.
• Снимите панель, потянув вверх и освободив от боковой панели. На автомобилях с динамиками на D-стойках отсоедините также контактный разъем динамика.

• Выполните пункты 42-54.
