Применимость

Модель Двигатель Год
C30 2008–2013
C70 (06-) 2008–2013
S40 (04-) 2008–2012
V50 2008–2012

IMG-246024

  • Поверните ключ зажигания в положение 0.
  • Отсоедините минусовой провод аккумуляторной батареи.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

Относится к С30

IMG-240958

IMG-240957

IMG-241183

  • Снимите панель порога двери задка, потянув ее вверх так, чтобы освободить четыре зажима сверху и восемь нижних фиксаторов.

IMG-305743

IMG-241185

  • Выньте подушку заднего сидения. Для этого сначала потяните задний край подушки, который крепится одним держателем, а затем потяните передний край подушки, который крепится двумя держателями.
  • Выньте подушку.

IMG-250926

  • Откиньте вперед центральный подлокотник.
  • Снимите центральный подлокотник. Для этого возьмитесь за оба конца и потяните вверх так, чтобы освободить задний край от штырей (1) спинки сидения.
  • Затем потяните вперед так, чтобы держатели (2) по бокам спинки выскользнули из соответствующих пазов (3) в центральном подлокотнике.

IMG-250927

  • Сложите спинку вперед.
  • Снимите защитную крышку правого крепления спинки.

IMG-250928

  • Открутите винт и выньте стопорную втулку. Момент затяжки 15 Нм (11,0 фунт-с/фт).

IMG-250929

  • Отогните спинку от правого крепления.
  • Потянув, отсоедините спинку от крепления у подлокотника и снимите спинку.

Примечание: Посадка спинки может быть жесткой.

IMG-250930

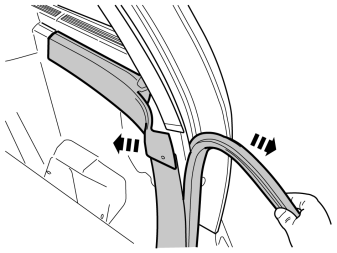

  • Снимите резиновую ленту в задней части правого дверного проема.

IMG-251368

  • Освободите нижний край панели стойки В, отогнув по краям с помощью фальц-ножа так, чтобы освободить два зажима.

IMG-277604

  • Снимите зажимы с заднего края правой задней боковой панели.

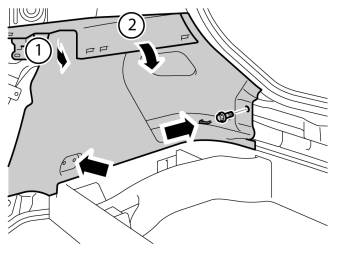

  • Осторожно снимите боковую панель, начиная с переднего/верхнего края, а затем продвигайтесь назад, освобождая все зажимы в верхнем крае.
  • Опустите панель внутрь. Освободите от проушин для крепления груза и поднимите ее из опоры в полу.
  • Повторите пункты 3-9 для другой стороны.

IMG-241200

IMG-321163

IMG-321183

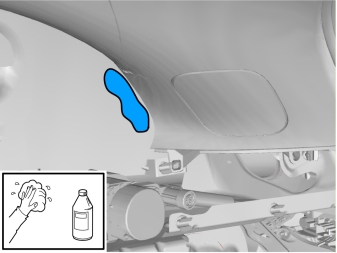

  • Очистите обозначенный участок с внутренней стороны заднего бокового стекла изопропанолом и вытрите насухо.

IMG-321184

  • Возьмите антенну из комплекта и осторожно вдавите фиксатор на широкой стороне контакта.

IMG-321185

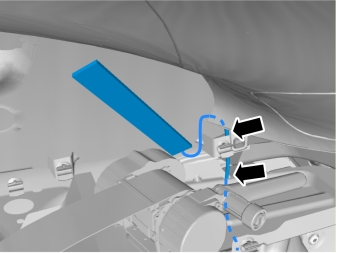

  • Осторожно отогните вверх оставшийся фиксатор на узкой стороне и выньте наконечник провода.

IMG-321186

  • Через отверстие за зажимом протяните провод к снятой панели и через отверстие внизу.

IMG-321187

  • Вставьте наконечник провода в захват контакта и защелкните фиксатор.

IMG-257987

  • Снимите защитную плёнку с крепёжной ленты для антенны.

IMG-321188

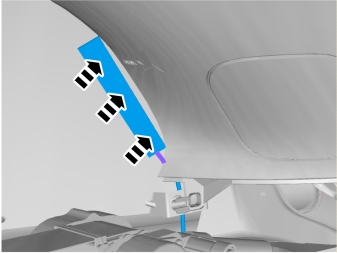

  • Прижмите антенну к стеклу с внутренней стороны, как можно ближе к панели, начиная от провода внутри панели.

IMG-321189

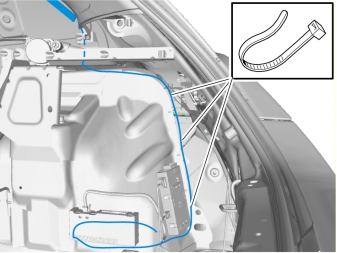

  • Протяните провод антенны вдоль заднего края панели кузова и закрепите на жгуте проводки тремя ленточными зажимами из комплекта.

Примечание: Протяните провод так, чтобы не допустить потертостей.

Иллюстрация A
IMG-321363

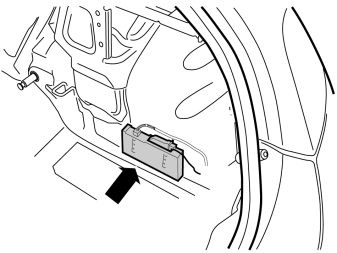

  • Найдите модуль АЕМ сбоку от правой колесной ниши.

Иллюстрация B
IMG-258619

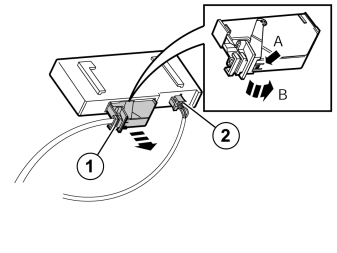

  • Отсоедините большой контактный разъем (1) от модуля управления АЕМ. Для этого нажмите на стопор (А) и потяните черную ручку (В) в направлении стрелки до щелчка.
  • Выньте контактный разъем из модуля управления АЕМ.
  • Отсоедините контактный разъем (2) от модуля управления АЕМ.

M3702530

Снимите:

  • черную стопорную крышку (1), которая удерживает на месте черный контакт в разъеме, потянув в направлении стрелки.
  • черный контакт (2). Для этого вставьте заостренный предмет в отверстие на торце с противоположной стороны и выдавите контакт.

M3702955

  • Подсоедините короткий желтый провод от модуля управления к позиции 3 в контактном разъеме модуля управления АЕМ.

Примечание: На верхней и нижней стороне черного контакта имеют цифровые обозначения, но они очень мелкие. Поэтому подсоединяйте провод внимательно.

Установите на место:

  • черный контакт в контактный разъем и зафиксируйте стопорной крышкой.
  • контактный разъем в модуль управления АЕМ и зафиксируйте черной ручкой.

IMG-258620

  • Возьмите жгут проводки из набора.

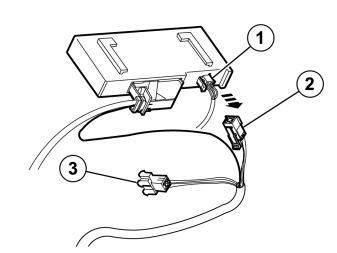

  • Подсоедините контактный разъем (2) к модулю управления АЕМ.
  • Подсоедините оставшийся контактный разъем (3) из тройника проводов к контактному разъему, который был отсоединен от модуля управления АЕМ.

IMG-321543

  • От ленты «велкро» из комплекта отрежьте кусок длиной 40 мм (1 9/16").

IMG-321544

  • Разрежьте оба куска посередине на две части.

IMG-222283

  • Возьмите два длинных куска и прижмите друг к другу.

IMG-222284

  • Из комплекта возьмите приемное устройство, очистите плоскости изопропанолом и протрите насухо.

IMG-222285

  • Снимите защитную плёнку с одной из лент с застёжкой типа «велкро».

IMG-222286

  • Нажатием закрепите ленту с застёжкой типа «велкро» на блоке приёмника.

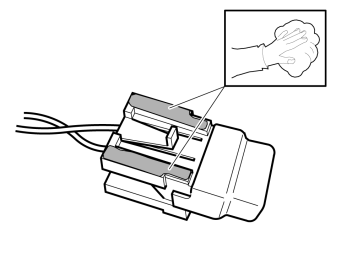

IMG-321789

  • Промойте узкие плоскости по краям более плоской части держателя предохранителей нового жгута проводов.

IMG-321790

  • Прижмите плотно оставшиеся куски ленты «велкро» короткими сторонами к очищенным поверхностям.

IMG-225262

  • С помощью небольшой отвертки осторожно откройте вторичный замок на черном шестиполюсном разъеме жгута проводки.

IMG-258665

  • Подсоедините зеленый (GR) провод из комплекта к позиции 3 и черный провод (BK) к позиции 6 в шестиполюсном разъеме.
  • Сожмите вторичный замок на черном шестиполюсном разъеме.

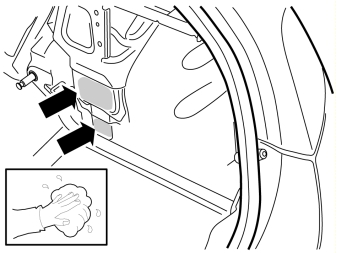

IMG-321791

  • Очистите изопропанолом и протрите насухо две поверхности для крепления держателя предохранителей и приемного устройства сзади на кузове и на правой передней проушине для крепления груза.

IMG-222287

  • Снимите последнюю защитную пленку с ленты «велкро».

IMG-321792

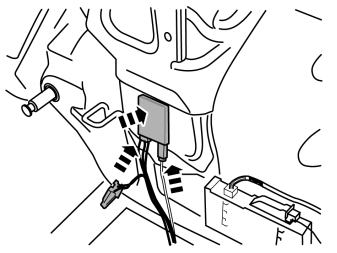

  • прижмите плотно приемное устройство к верхней очищенной поверхности.

Синхронизация передатчика-приёмника

  1. Подсоедините минусовой провод аккумуляторной батареи к автомобилю.
  2. Подсоедините антенный провод к приемному устройству.
  3. Подсоедините контактный разъем к приемному устройству.
  4. В течение 1,5 - 5 секунд нажимайте кнопку "OFF" на передающем устройстве, пока не погаснет светодиод.

Синхронизация выполнена.

IMG-321804

  • Снимите защитную пленку с ленты «велкро» держателя предохранителей.

IMG-321805

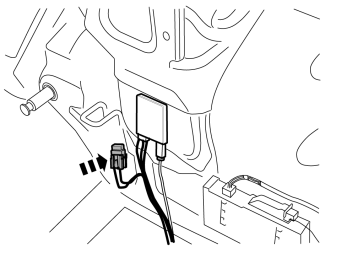

  • Прижмите держатель предохранителей на оставшуюся очищенную поверхность.

IMG-321806

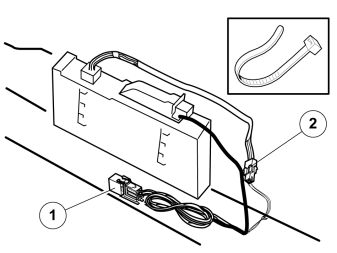

  • Из комплекта возьмите реле и вставьте в держатель.

IMG-321807

  • После этого соберите и зажмите все излишки длины проводов вместе с реле и контактными разъемам (1), а также прочие излишки проводов (2).
  • Следите за тем, чтобы при этом не появился посторонний шум от контактных разъемов и держателя реле.

IMG-242268

  • Установите программное обеспечение в соответствии с информацией по обслуживанию в VIDA.
  • Проверьте работу согласно руководству по дополнительному оборудованию.

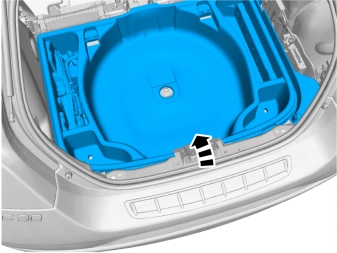

IMG-321809

IMG-241324

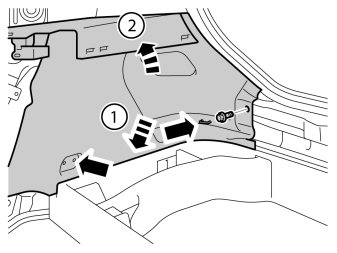

IMG-277605

IMG-241379

IMG-241378

IMG-246796

Иллюстрация A
IMG-251430

  • Замените поврежденные зажимы.
  • Надавив, зафиксируйте панель на месте, проследите, чтобы все зажимы защелкнулись.

Примечание: На задней стороне панели имеется одиннадцать зажимов, которые следует защелкнуть на кузове. Устанавливайте зажимы правильно так, чтобы они не сломались.

  • Затяните панель имеющимся винтом.

Иллюстрация B
IMG-251431

  • На рисунке указано расположение зажимов на задней стороне панели.

IMG-251432

  • Отверткой поверните и выньте черный пластмассовый зажим с внутренней стороны переднего края. Замените зажим на новый и установите панель стойки В на место.

IMG-261489

IMG-261490

  • Установите на место спинку. Убедитесь, что она посажена точно в крепления.

IMG-261491

  • Зафиксируйте спинку в правом креплении с помощью винта и стопорного штифта.
  • Затяните спинку и проверьте надежность крепления. Момент затяжки винта 15 Нм (11фунт-с/фт).

IMG-261492

IMG-261493

  • Повторите пункты 48 и 52-58 для другой стороны.

IMG-246644

  • Установите на место центральный подлокотник. Для этого возьмитесь руками за оба конца, подайте к штырям спинки (1) и совместите держатели (2) с пазами центрального подлокотника (3), расположенными в боковинах спинки.
  • Затем нажмите на задний край центрального подлокотника так, чтобы штыри (1) защелкнулись в пазах (4). При нажатии центрального подлокотника слышится щелчок.

IMG-241377

Касается S40 (04-)

J8504553

  • Снимите коврик в багажнике.

J8504552

  • Снимите верхние опоры в полу с правой и левой стороны, если они имеются.

J8504554

Снятие панели порога двери задка:

  • Отогнув, снимите два наружных зажима в переднем/нижнем крае пороговой панели двери задка.
  • С помощью фальц-ножа отогните один угол панели порога так, чтобы освободить два зажима с этой стороны.
  • Потяните панель порога за другой конец так, чтобы освободить два оставшихся зажима, и снимите панель.

Снятие резиновой ленты двери задка:

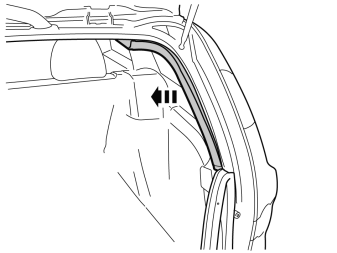

  • Освободите резиновую ленту там, где она закрывает правую боковую панель в проеме двери задка.

J8504583

  • Снимите боковую панель (2) с крючков крепления панели с нижней стороны полки для шляп.
  • Снимите контактный разъем к гнезду на 12 В, если он имеется.
  • Снимите боковую панель с проушин для крепления груза (1).

J8504616

  • Снимите нижнюю опору в полу с правой стороны. Для этого сначала снимите три зажима в нижней части отсека, а затем уберите опору.

J3904768

  • Снимите модуль управления помощи при парковке (РАМ) с проводами сзади правой задней колесной ниши.
  • При необходимости освободите также провода вокруг.

IMG-258667

  • Снимите модуль управления АЕМ, который крепится двумя винтами.

J8504663

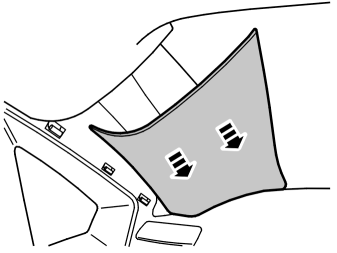

  • Снимите верхнюю панель, потянув ее внутрь автомобиля.

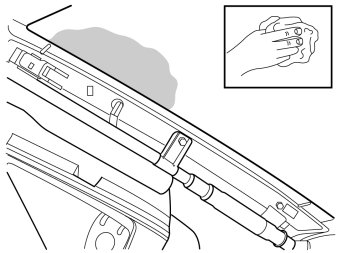

IMG-258668

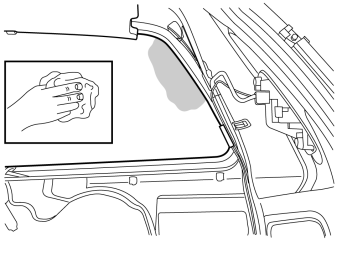

  • Очистите обозначенный участок с внутренней стороны заднего стекла изопропанолом и вытрите насухо.

IMG-257987

  • Снимите защитную плёнку с крепёжной ленты для антенны.

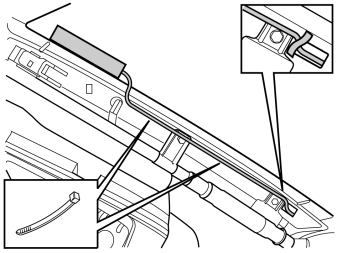

IMG-258669

  • Прижмите плотно антенну к стеклу с внутренней сторону, как можно ближе к краю элемента кузова.
  • Прикрепите провод к имеющемуся жгуту проводов.
  • Закрепите лентой жгут кабелей, как показано на рисунке, с тем чтобы защитить его от износа при движении панели.

IMG-258670

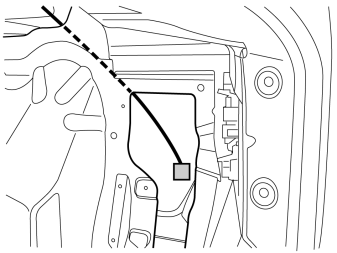

  • Протяните проводку в багажное отделение, как показано на рисунке.

IMG-258619

  • Отсоедините большой контактный разъем (1) от модуля управления АЕМ. Для этого нажмите на стопор (А) и потяните черную ручку (В) в направлении стрелки до щелчка.
  • Выньте контактный разъем из модуля управления АЕМ.
  • Отсоедините контактный разъем (2) от модуля управления АЕМ.

M3702530

Снимите:

  • черную стопорную крышку (1), которая удерживает на месте черный контакт в разъеме, потянув в направлении стрелки.
  • черный контакт (2). Для этого вставьте заостренный предмет в отверстие на торце с противоположной стороны и выдавите контакт.

M3702955

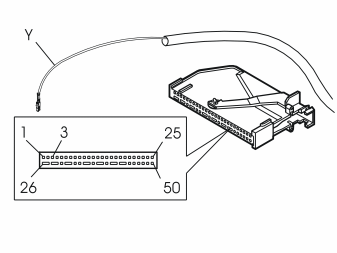

  • Подсоедините короткий желтый провод от модуля управления к позиции 3 в контактном разъеме модуля управления АЕМ.

Примечание: На верхней и нижней стороне черного контакта имеют цифровые обозначения, но они очень мелкие. Поэтому подсоединяйте провод внимательно.

Установите на место:

  • черный контакт в контактный разъем и зафиксируйте стопорной крышкой.
  • контактный разъем в модуль управления АЕМ и зафиксируйте черной ручкой.

IMG-258620

  • Подсоедините контактный разъем (2) к модулю управления АЕМ.
  • Подсоедините оставшийся контактный разъем (3) из тройника проводов к контактному разъему, который был отсоединен от модуля управления АЕМ.

IMG-258667

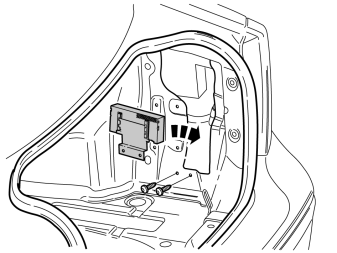

  • Установите на место модуль управления АЕМ с помощью двух винтов и затяните.

IMG-222282

  • Извлеките ленту с застёжкой типа «велкро» из комплекта и разрежьте её посредине.

IMG-222283

  • Прижмите кусочки застежки типа "велкро" друг к другу.

IMG-222284

  • Вымойте плоскую поверхность приемного устройства изопропанолом и вытрите насухо.

IMG-222285

  • Снимите защитную плёнку с одной из лент с застёжкой типа «велкро».

IMG-222286

  • Нажатием закрепите ленту с застёжкой типа «велкро» на блоке приёмника.

IMG-225262

  • С помощью небольшой отвертки осторожно откройте вторичный замок на черном шестиполюсном разъеме из комплекта.

IMG-258665

  • Подсоедините зеленый (GR) провод из комплекта к позиции 3 и черный провод (BK) к позиции 6 в шестиполюсном разъеме.
  • Сожмите вторичный замок на черном шестиполюсном разъеме.

IMG-258663

Синхронизация передатчика-приёмника

  1. Подсоедините минусовой провод аккумуляторной батареи к автомобилю.
  2. Подсоедините антенный провод к приемному устройству.
  3. Подсоедините контактный разъем к приемному устройству.
  4. В течение 1,5 - 5 секунд нажимайте кнопку "OFF" на передающем устройстве, пока не погаснет светодиод.

Синхронизация выполнена.

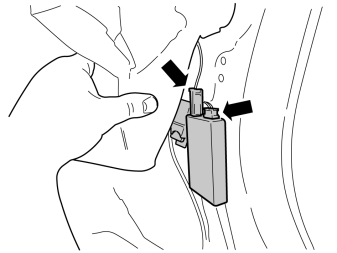

  • Прижав, закрепите приемное устройство на ленте «велкро» на кузове, если его крепление было нарушено.

Примечание: Излишки провода от таймера-реле, сложив и обвязав лентой, разместите рядом с модулем управления под изолирующим ковриком.

IMG-258674

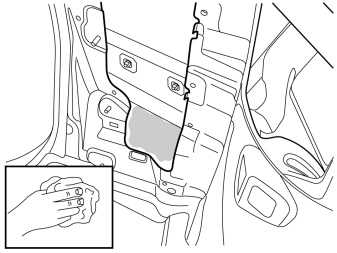

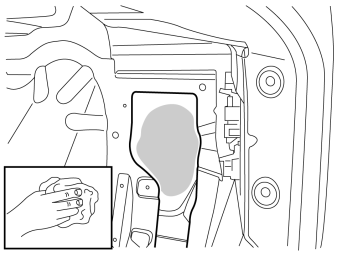

  • Очистите обозначенный участок с внутренней стороны плоской поверхности кузова изопропанолом и вытрите насухо.

IMG-222287

  • Снимите последнюю защитную пленку с ленты «велкро».

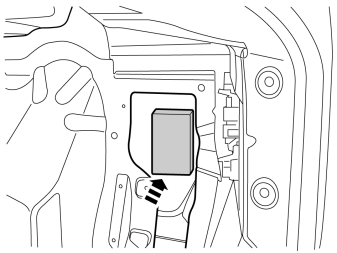

IMG-258675

  • Прижав, закрепите приемное устройство на плоской поверхности заднего крыла.

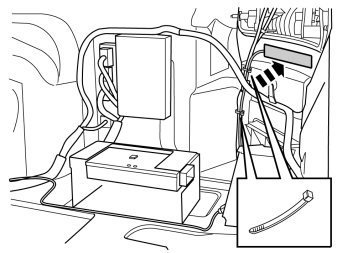

  • Ленточным зажимом закрепите держатель реле и держатель предохранителя на имеющемся жгуте проводов. Они должны быть закреплены и не должны создавать постороннего шума.
  • Установите на место модуль управления помощи при парковке (РАМ), если он имеется, и все панели.

IMG-242268

  • Загрузите программное обеспечение для функционирования вспомогательного оборудования, следуя информации по обслуживанию в VIDA.

Относится к V50

J8504575

  • Снимите коврик в багажнике.

J8504577

Снятие панели порога двери задка:

  • Отогнув, снимите четыре наружных зажима в переднем/нижнем крае пороговой панели двери задка.
  • С помощью фальц-ножа отогните один угол панели порога так, чтобы освободить два зажима на короткой стороне.
  • Выньте панель порога, освободив оставшиеся шесть зажимов.

J8504578

Снятие резиновой ленты двери задка:

  • Освободите резиновую ленту там, где она закрывает правую боковую панель, и снимите панель.

J8504707

Снятие боковых балок:

  • Возьмитесь за верхний край правой боковой перекладины и потяните вперед с тем, чтобы освободить зажимы на задней стороне.
  • Подайте боковую перекладину вверх.

Снятие защитной панели в передней/верхний части боковой панели:

  • Открутите винт в заднем крае защитной панели у переднего/верхнего края правой панели.
  • Потяните защитную панель вверх с тем, чтобы освободить четыре зажима с внутренней стороны.

J8504585

  • Освободите резиновую ленту на заднем крае проема правой задней двери.

Снятие нижней панели стойки С:

  • Осторожно отогнув снимите нижнюю панель стойки С с правой стороны. Отогните верхний край с помощью пластмассового фальц-ножа.
  • Потяните панель стойки С так, чтобы освободить два верхних зажима. Затем потяните вниз и освободите два последних зажима.

J8504570

Снятие боковой панели:

  • Откройте проушины для крепления груза на правой боковой панели.
  • Вставьте разметчик с наклонным острием в отверстия в верхнем крае защитных крышек (1). Поверните разметчик так, чтобы острием захватить заднюю сторону защитной крышки, и выньте крышки.
  • Открутите винты в проушинах для крепления груза.
  • Открутите винты (2) в передней/верхней части боковой панели.
  • Освободите верхний край боковой панели так, чтобы освободить два зажима в заднем/нижнем крае бокового окна и зажим в нижнем крае стойки D.
  • Снимите контактный разъем к гнезду на 12 В, если он имеется.

J8504576

  • Снимите правую опору в полу. Для этого сначала снимите три зажима в нижней части отсека, а затем уберите опору.

J3904767

Относится к автомобилям с помощью при парковке (РАМ):

  • Снимите модуль управления помощи при парковке (РАМ) с проводами сзади правой задней колесной ниши.
  • При необходимости: освободите также провода вокруг.

J8504615

  • Снимите изоляцию панели, которая закреплена двумя зажимами.

IMG-258614

  • Снимите модуль управления АЕМ, который крепится двумя винтами.

J8504579

IMG-258615

IMG-258616

IMG-258617

  • Очистите обозначенный участок с внутренней стороны заднего стекла изопропанолом и вытрите насухо.

IMG-257987

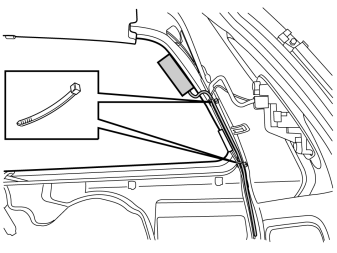

  • Снимите защитную плёнку с крепёжной ленты для антенны.

IMG-258618

  • Прижмите плотно антенну к стеклу с внутренней стороны, как можно ближе к краю элемента кузова.
  • Прикрепите провод к имеющемуся жгуту проводов.

IMG-258619

  • Отсоедините большой контактный разъем (1) от модуля управления АЕМ. Для этого нажмите на стопор (А) и потяните черную ручку (В) в направлении стрелки до щелчка.
  • Выньте контактный разъем из модуля управления АЕМ.
  • Отсоедините контактный разъем (2) от модуля управления АЕМ.

M3702530

Снимите:

  • черную стопорную крышку (1), которая удерживает на месте черный контакт в разъеме, потянув в направлении стрелки.
  • черный контакт (2). Для этого вставьте заостренный предмет в отверстие на торце с противоположной стороны и выдавите контакт.

M3702955

  • Подсоедините короткий желтый провод от модуля управления к позиции 3 в контактном разъеме модуля управления АЕМ.

Примечание: На верхней и нижней стороне черного контакта имеют цифровые обозначения, но они очень мелкие. Поэтому подсоединяйте провод внимательно.

Установите на место:

  • черный контакт в контактный разъем и зафиксируйте стопорной крышкой.
  • контактный разъем в модуль управления АЕМ и зафиксируйте черной ручкой.

IMG-258620

  • Подсоедините контактный разъем (2) к модулю управления АЕМ.
  • Подсоедините оставшийся контактный разъем (3) из тройника проводов к контактному разъему, который был отсоединен от модуля управления АЕМ.

IMG-258614

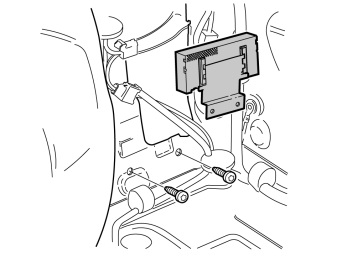

  • Установите на место модуль управления АЕМ с помощью двух винтов и затяните.

IMG-222282

  • Извлеките ленту с застёжкой типа «велкро» из комплекта и разрежьте её посредине.

IMG-222283

  • Прижмите кусочки застежки типа "велкро" друг к другу.

IMG-222284

  • Вымойте плоскую поверхность приемного устройства изопропанолом и вытрите насухо.

IMG-222286

  • Нажатием закрепите ленту с застёжкой типа «велкро» на блоке приёмника.

IMG-222287

  • Снимите последнюю защитную пленку с ленты «велкро».

IMG-225262

  • С помощью небольшой отвертки осторожно откройте вторичный замок на черном шестиполюсном разъеме из комплекта.

IMG-258665

  • Подсоедините зеленый (GR) провод из комплекта к позиции 3 и черный провод (BK) к позиции 6 в шестиполюсном разъеме.
  • Сожмите вторичный замок на черном шестиполюсном разъеме.

IMG-258663

Синхронизация передатчика-приёмника

  1. Подсоедините минусовой провод аккумуляторной батареи к автомобилю.
  2. Подсоедините антенный провод к приемному устройству.
  3. Подсоедините контактный разъем к приемному устройству.
  4. В течение 1,5 - 5 секунд нажимайте кнопку "OFF" на передающем устройстве, пока не погаснет светодиод.

Синхронизация выполнена.

  • Нажатием закрепите блок приёмника на ленте с застёжкой типа «велкро», если его крепление было нарушено.

Примечание: Излишки провода от таймера-реле, сложив и обвязав лентой, разместите рядом с модулем управления под изолирующим ковриком.

IMG-258664

  • Очистите обозначенный участок с внутренней стороны плоской поверхности кузова изопропанолом и вытрите насухо.

IMG-258666

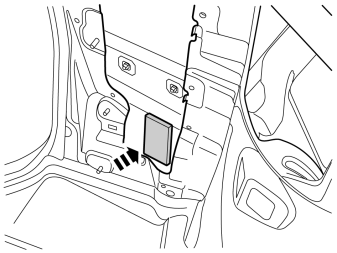

  • Прижав, закрепите приемное устройство на плоской поверхности заднего крыла.
  • Ленточным зажимом закрепите держатель реле и держатель предохранителя на имеющемся жгуте проводов. Они должны быть закреплены и не должны создавать постороннего шума.
  • Установите на место модуль управления помощи при парковке (РАМ), если он имеется, и все панели.

IMG-242268

  • Загрузите программное обеспечение для функционирования вспомогательного оборудования, следуя информации по обслуживанию в VIDA.
  • Проверьте работу согласно руководству по дополнительному оборудованию.

Относится к С70 (06-)

IMG-221940

  • Откройте крышку багажника.

IMG-221661

  • Поднимите перегородку в багажном отсеке.

IMG-221960

Снимите:

  • крышку ящика для инструментов.
  • запасное колесо, если оно имеется.

IMG-221961

  • Выньте инструменты из ящика.

Снимите:

  • зажим.
  • винт.
  • ящик для инструментов.

IMG-221962

  • Открутите три винта и проушины для крепления груза в полу.

IMG-242965

  • Снимите крышку ограничителя крышки багажника. Для этого вставьте фальц-нож между крышкой и ограничителем и отогните так, чтобы освободить крюки.

IMG-242966

  • Снимите две лампы, нажав отверткой на два стопора в верхнем крае.

IMG-242967

Относится к автомобилям с ручкой экстренного открытия багажника

  • Снимите ручку экстренного открытия багажника. Для этого отожмите шплинт у проушины и снимите трос.

IMG-221966

  • Выверните два винта в накладке порогов.

IMG-221967

  • Снимите накладку порогов, потянув ее вверх так, чтобы освободить зажимы. Отведите накладку порогов в сторону.

IMG-221968

  • Снимите коврик в багажном отделении.

IMG-221969

  • Снимите резиновый стопор со стопорной скобы крыши.

IMG-221972

  • Нанесите метку на стопорную скобу крыши относительно положения болта.
  • Снимите болт и стопорную скобу крыши.

IMG-242968

  • Снимите замок грузовой перегородки, вставив фальц-нож между ковриком и замком.

IMG-221974

  • Открутите винт и проушину для крепления груза с правой стороны.

IMG-242969

  • Снимите крышку со стопорной скобы.

IMG-221976

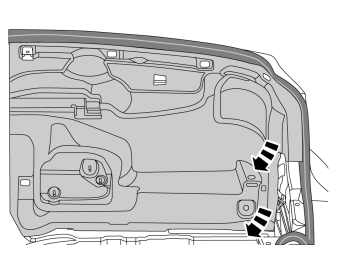

  • Освободите четыре зажима на боковой панели.

IMG-262684

  • Отогните боковую панель, чтобы получить доступ к АЕМ.

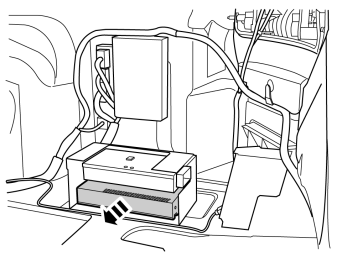

IMG-262685

  • Снимите модуль управления АЕМ.

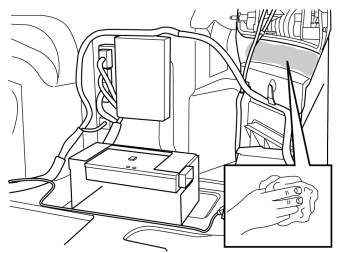

IMG-262686

  • Очистите обозначенный участок с внутренней стороны заднего стекла изопропанолом и вытрите насухо.

IMG-257987

  • Снимите защитную плёнку с крепёжной ленты для антенны.

IMG-262687

  • Прижмите плотно антенну к плоской поверхности кузова под правой задней габаритной лампой, как показано на рисунке.
  • Прикрепите провод к имеющемуся жгуту проводов.

IMG-258619

  • Отсоедините большой контактный разъем (1) от модуля управления АЕМ. Для этого нажмите на стопор (А) и потяните черную ручку (В) в направлении стрелки до щелчка.
  • Выньте контактный разъем из модуля управления АЕМ.
  • Отсоедините контактный разъем (2) от модуля управления АЕМ.

M3702530

Снимите:

  • черную стопорную крышку (1), которая удерживает на месте черный контакт в разъеме, потянув в направлении стрелки.
  • черный контакт (2). Для этого вставьте заостренный предмет в отверстие на торце с противоположной стороны и выдавите контакт.

M3702955

  • Подсоедините короткий желтый провод от модуля управления к позиции 3 в контактном разъеме модуля управления АЕМ.

Примечание: На верхней и нижней стороне черного контакта имеют цифровые обозначения, но они очень мелкие. Поэтому подсоединяйте провод внимательно.

Установите на место:

  • черный контакт в контактный разъем и зафиксируйте стопорной крышкой.
  • контактный разъем в модуль управления АЕМ и зафиксируйте черной ручкой.

IMG-258620

  • Подсоедините контактный разъем (2) к модулю управления АЕМ.
  • Подсоедините оставшийся контактный разъем (3) из тройника проводов к контактному разъему, который был отсоединен от модуля управления АЕМ.

IMG-262688

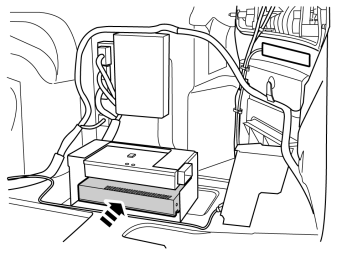

  • Установите на место модуль управления АЕМ.

IMG-222282

  • Извлеките ленту с застёжкой типа «велкро» из комплекта и разрежьте её посредине.

IMG-222283

  • Прижмите кусочки застежки типа "велкро" друг к другу.

IMG-222284

  • Вымойте плоскую поверхность приемного устройства изопропанолом и вытрите насухо.

IMG-222286

  • Нажатием закрепите ленту с застёжкой типа «велкро» на блоке приёмника.

IMG-225262

  • С помощью небольшой отвертки осторожно откройте вторичный замок на черном шестиполюсном разъеме из комплекта.

IMG-258665

  • Подсоедините зеленый (GR) провод из комплекта к позиции 3 и черный провод (BK) к позиции 6 в шестиполюсном разъеме.
  • Сожмите вторичный замок на черном шестиполюсном разъеме.

IMG-262783

Синхронизация передатчика-приёмника

  1. Подсоедините минусовой провод аккумуляторной батареи к автомобилю.
  2. Подсоедините антенный провод к приемному устройству.
  3. Подсоедините контактный разъем к приемному устройству.
  4. В течение 1,5 - 5 секунд нажимайте кнопку "OFF" на передающем устройстве, пока не погаснет светодиод.

Синхронизация выполнена.

  • Нажатием закрепите блок приёмника на ленте с застёжкой типа «велкро», если его крепление было нарушено.

Примечание: Излишки длины кабеля обвяжите лентой и разместите рядом с модулем управления.

IMG-262784

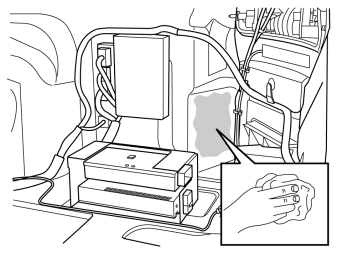

  • Очистите обозначенный участок с внутренней стороны плоской поверхности кузова изопропанолом и вытрите насухо.

IMG-222287

  • Снимите последнюю защитную пленку с ленты «велкро».

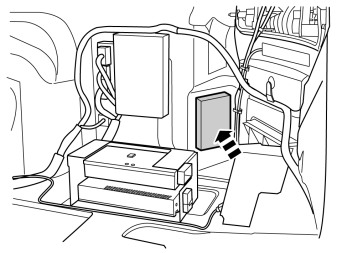

IMG-262785

  • Прижав, закрепите приемное устройство на плоской поверхности заднего крыла.
  • Ленточным зажимом закрепите держатель реле и держатель предохранителя на имеющемся жгуте проводов. Они должны быть закреплены и не должны создавать постороннего шума.

IMG-242268

Установите на место:

  • боковую панель.
  • стопоры и крепежные скобы.
  • коврик в багажном отделении.
  • панель порога с подсветкой.
  • ручку экстренного открытия, если она имеется.
  • стопор крышки багажника.
  • момент затяжки винтом проушин для крепления груза: 24 Нм (17 фунт-с/фт).
  • ящик для инструментов.
  • перегородку.

  • Загрузите программное обеспечение для информации вспомогательного оборудования, следуя информации по обслуживанию в VIDA.

Обсуждение и оценка

0

Пока нет комментариев. Будьте первым.
