Диодный мостик, верхняя панель/чехол переключателя передач, замена

Подготовка

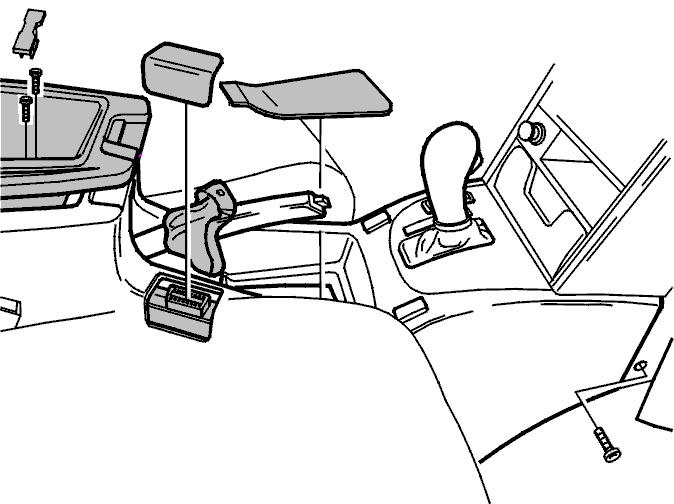

Снимите крышку, вещевой ящик центральной консоли и чехол.

Снимите:

• крышку и винты вещевого ящика центральной консоли.
• вещевой ящик центральной консоли.
• фонарь с держателя задней пепельницы.
• чехол с рычага стояночного тормоза.
• панель под рычагом стояночного тормоза.

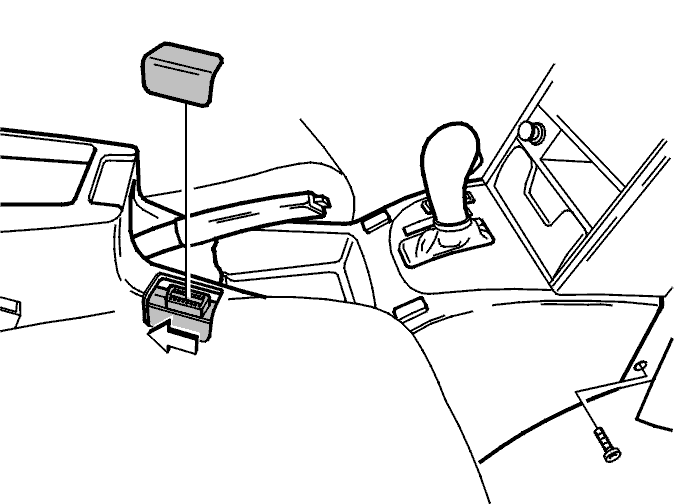

Снимите диагностический разъем и компоненты центральной консоли

Откиньте крышку диагностического разъема. Снимите диагностический разъем с центральной консоли.Оттяните нижний край шумоизоляционных панелей с обеих сторон.Выверните передние винты центральной консоли с обеих сторон.

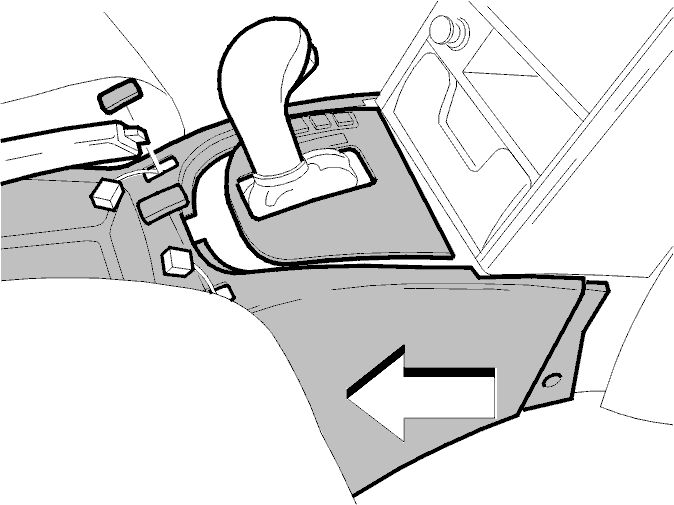

Снимите центральную консоль

Оттяните как можно выше рычаг стояночного тормоза.Немного оттяните центральную консоль назад. Снимите верхнюю панель с центральной консоли.Отсоедините переключателя от центральной консоли.Снимите всю центральную консоль.

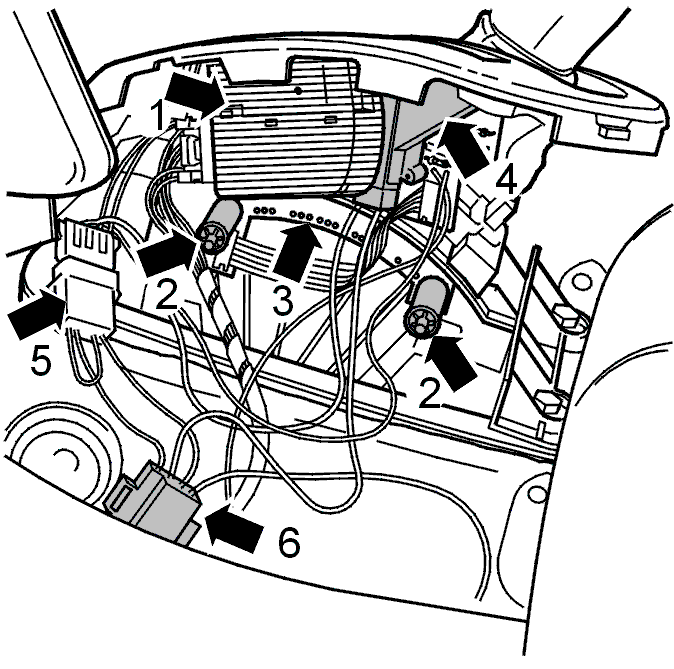

Снятие диодного мостика

Снимите:

• переключатель режимов вождения (1) с верхней панели.
• перережьте фиксаторы (2) и снимите фиксирующие втулки индикатора переключателя передач с узла переключателя передач.
• индикатор переключателя передач (3) с узла переключателя передач.
• диодный мостик (4) с верхней панели.

Разъедините соленоид блокировки переключателя передач и разъем (5) индикатора переключателя передач.Вскройте проводку и снимите диодный мостик и разъем (6) индикатора переключателя передач.Снимите диодный мостик и разъем индикатора переключателя передач.

Установка диодного мостика

Установите диодный мостик (4) на верхней панели с помощью фиксаторов.

Примечание: Убедитесь, что пленка индикатора находится на своем месте в верхней панели.

Смонтируйте индикатор (3) переключателя передач с помощью распорных втулок и фиксаторов (2) на переключателе передач.Подсоедините проводку к разъемам.Смонтируйте переключатель режимов вождения (1) на верхней панели.Подсоедините разъем переключателя режимов вождения.Поставьте центральную консоль.

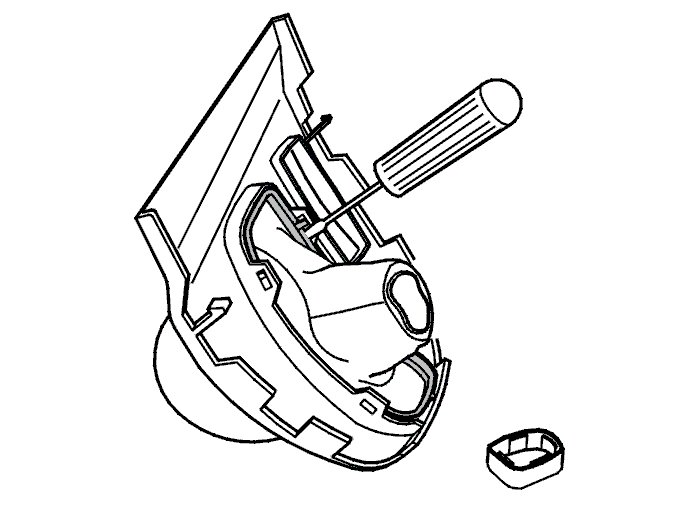

Снятие чехла переключателя передач

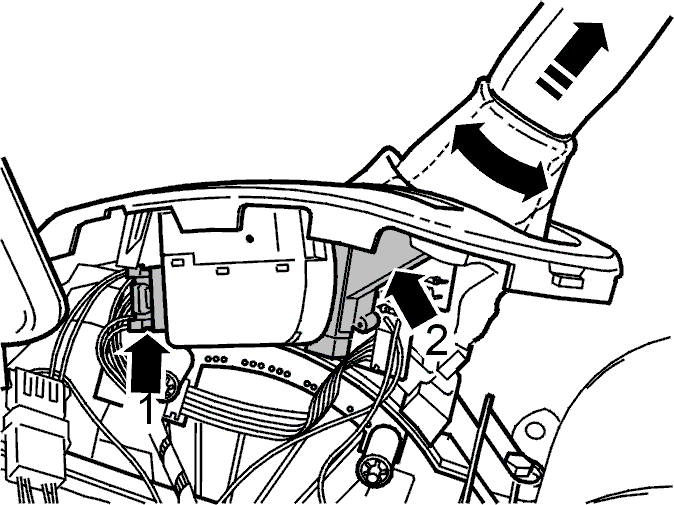

Центральная консоль снята.Отсоедините разъем (1) переключателя режимов вождения. Снимите переключатель режимов.Диодный мостик (2) снят с верхней панели.Поверните кольцо внутри чехла на 1/4 оборота (кольцо находится под чехлом). Снимите чехол с рукоятки рычага переключателя передач.Стяните рукоятку с рычага переключателя передач.

Примечание: Нужно приложить значительное усилие.

Снятие верхней панели

Стяните верхнюю панель с переключателя передач.Снимите чехол с верхней панели и рамки.Удерживайте кольцо.

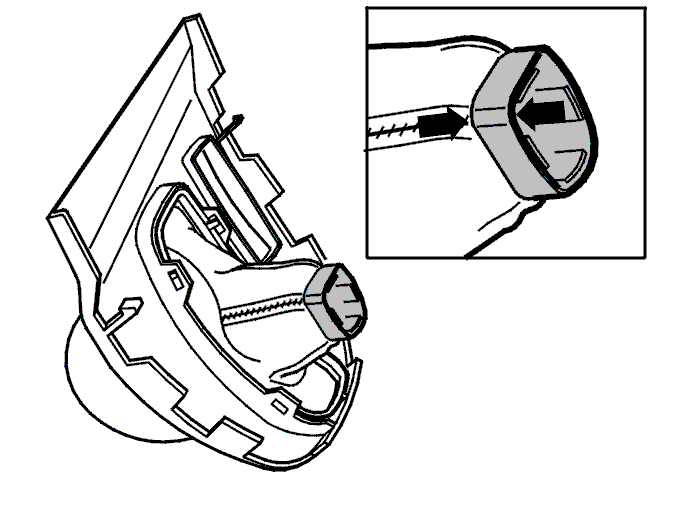

Установка чехла переключателя передач

Наденьте чехол рычага переключателя передач на рамку.Напрессуйте рамку чехла на свое место на верхней панели.Натяните чехол на рукоятку рычага переключателя передач.

Примечание: Убедитесь в правильном положении рукоятки относительно швов.

Аккуратно вставьте рукоятку в верхнюю панель для открытия крючков, расположенных под ней. Запрессуйте на свое место кольцо, чтобы его коническая кромка прилегала к рукоятке рычага переключателя передач. Оттяните рукоятку. Убедитесь, что чехол надежно зафиксировался на рукоятке.

Установка верхней панели и рукоятки рычага переключателя передач

Установите верхнюю панель с рукояткой рычага переключателя передач.Убедитесь, что пенорезиновое кольцо (1) находится на своем месте на переключателе передач.Напрессуйте рукоятку на рычаг переключателя передач.Отожмите пенорезиновое кольцо под чехлом к рукоятке рычага переключателя передач.Поставьте диодный мостик.

Примечание: Убедитесь, что пленка индикатора находится на своем месте.

Установите переключатель режимов вождения с разъемом.

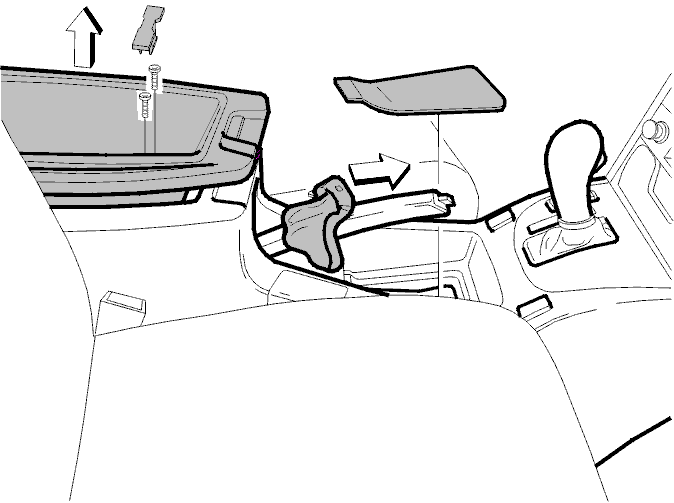

Установка центральной консоли и вещевого ящика центральной консоли

Подсоедините переключатели. Установите верхнюю панель переключателя передач на центральную консоль.Сдвиньте центральную консоль вперед. Поставьте винты в задней части. Вдавите на свое место шумоизоляционные панели.Подсоедините подсветку задней пепельницы и диагностический разъем.Поставьте вещевой ящик центральной консоли. Поставьте и затяните винты крышки и вещевого ящика центральной консоли. Напрессуйте крышку.Вдавите на свое место панель под рычагом стояночного тормоза. Наденьте чехол на рычаг.Вдавите диагностический разъем и крышку на свое место. Также вдавите на свое место крышку на дне вещевого ящика центральной консоли.
