Дифференциал, ремонт на стенде

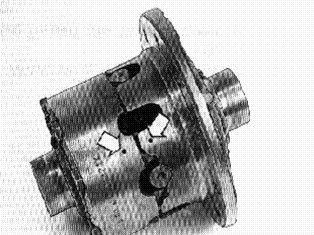

Выньте палец сателлита дифференциала

Выбейте:

1. упругий стопорный штифт
2. палец. Используйте латунную оправку.

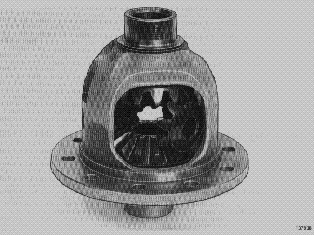

Снимите сателлиты дифференциала

Поворачивайте сателлиты на четверть оборота.Снимите сателлиты и шайбы.

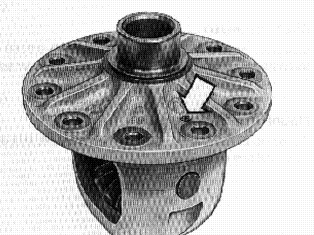

Пометьте коробку дифференциала и пальцы, чтобы при установке они заняли прежние положения

Разберите коробку дифференциала

Примечание: Болты имеют левую резьбу

Промойте и осмотрите детали

Осмотрите шайбы, диски, сателлиты и крестовину на наличие износа и трещин. Замените все диски/шайбы в случае повреждения одной из этих деталей.

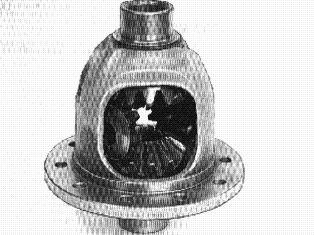

Поставьте сателлиты дифференциала

Поставьте пружинные упорные шайбы с полуосевыми шестернями. Установите шестерни на место. Установите сателлиты друг к другу и поверните их на свое место.

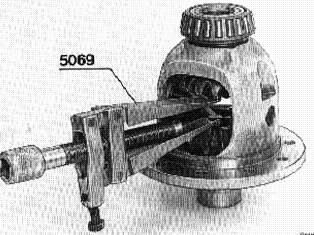

Поставьте палец сателлитов дифференциала

Разожмите полуосевые шестерни. Используйте съемник 🔧 UTDRAGARE (TÄTNINGAR) в качестве расширителя.Поставьте за сателлиты упорные шайбы.Поставьте палец и уберите инструмент.Поставьте упругий стопорный штифт и зафиксируйте его, заклепав бородком край отверстия.

Механизм блокировки дифференциала

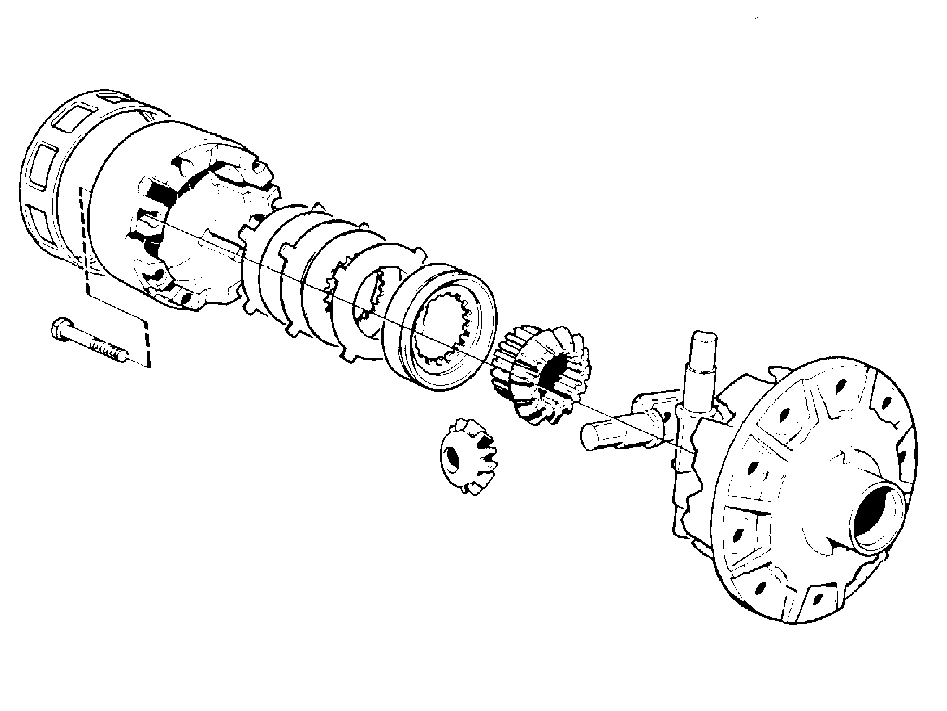

Соберите механизм блокировки дифференциала

Смажьте маслом все компоненты. Установите диски и шестерни, как показано на рисунке. Установите вторую чашку коробки дифференциала по меткам. Затяните болты попеременно моментом 60-70 Н·м.

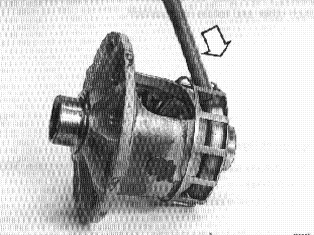

Сбейте импульсное колесо

Используйте латунную оправку.

Примечание: Импульсное колесо нельзя использовать повторно.

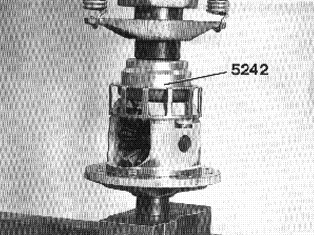

Напрессуйте новое импульсное колесо

Используйте оправку 🔧 RING (MONT-DRIVAXELLAGER) 740,760.
