Диагностики, поиск неисправностей (B5204T3, B5204T4, B5204T5)

Применимость

Диагностика и поиск неисправностей выполняются
также, как и раньше, с использованием VIDA. Однако начиная с
моделей 1999г., сканирующий прибор Volvo (ST), который может быть
включен только
последовательно, через разъем передачи данных (DLC),

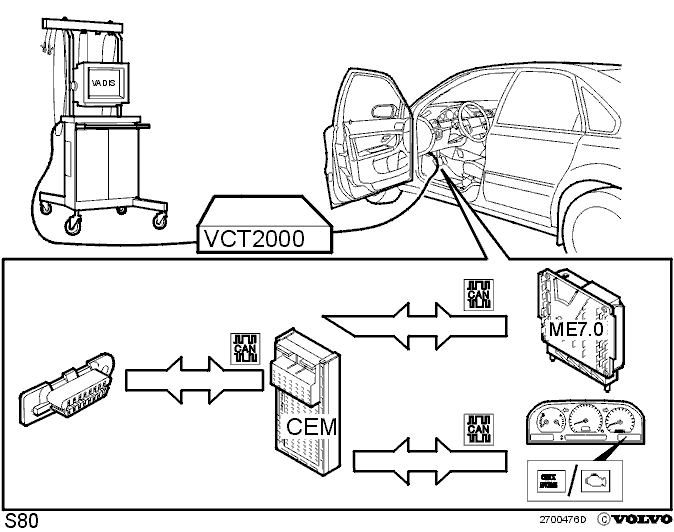

заменен на новый блок связи, называемый VCT 2000 (прибор связи Volvo
2000), который может быть связан с модулями автомобиля
через сеть.

Система связи автомобиля

Следующая информация может быть считана используя
систему связи автомобиля:

Считайте коды неисправностей

Система управления двигателя ME 7.0 содержит примерно 135
диагностических кодов неисправностей. Каждый из
диагностических кодов неполадок может дать
информацию о том зависит ли неполадка от
разрыва цепи, замыкания на электропитания или
замыкания на массу. Таким образом, общее число
диагностических кодов неисправностей составляет 405
кодов.Могут быть активированы следующие выходные
сигналы/компоненты:

Активирование

• Форсунки (последовательно)
• Силовые каскады/катушки зажигания (последовательно)
• Реле компрессора кондиционера (A/C) (муфта компрессора).
• Выходной сигнал датчика температуры охлаждающей жидкости двигателя
• Сигнальная лампа системы поддержания заданной скорости автомобиля (CRUISE)
• Сигнал эконометра на модуль снабжения водителя информацией (DIM)
• Вентилятор охлаждения двигателя (FC) (3 скорости)
• Сигнал частоты вращения коленчатого вала на модуль DIM
• Лампа предупреждения системы электронной дроссельной заслонки
• Запорный клапан угольного фильтра EVAP
• Клапан управления турбонагнетателя (TC)
• Продувочный клапан (CP)
• Реле топливного насоса (FP)
• Сигнальная лампа неисправности (MIL)
• Нагревание переднего нагреваемого датчика кислорода
• Нагревание заднего нагреваемого датчика кислорода
• Клапан управления распределительного вала системы непрерывной переменной синхронизации клапанов (СVVT)
• Функция блокирования (Interlock function) (реле стартера),только для США и Канады

Считывание показаний плоттера

Можно считывать кривые и значения примерно 90
параметров. Как и раньше, одновременно можно считывать
максимум 3 параметра.

Активирование диагностических функций

Является новой функцией активирования различных
тестовых стадий в следующих встроенных
диагностических системах (OBD):

• Система отсутствия возврата топлива (RFLS)
• Система импульсного вторичного впрыска воздуха (PAIR)

Диагностика утечек

Система диагностики является той же самой версией и
имеет те же самые функции, что и ME 7.0 на моделях S70, V70 и C70.

Диагностика пропуска зажигания

Система диагностики является той же самой версией и
имеет те же самые функции, что и ME 7.0 на моделях S70, V70 и C70.
