Диагностики, поиск неисправностей (1999)

Применимость

Общие сведения

Все модули в сети обладают встроенными функциями
дигностики. Каждый модуль, например, ABS проверяет:

• свои внутренние функции.
• функцию кабелей и компонентов, непосредственно соединенных с модулем.
• получено ли ожидаемое сообщение через верный промежуток времени.

Функция (разрыв цепи, короткое замыкание) кабелей
связи проверяется с помощью CDM.

Изолирующее реле

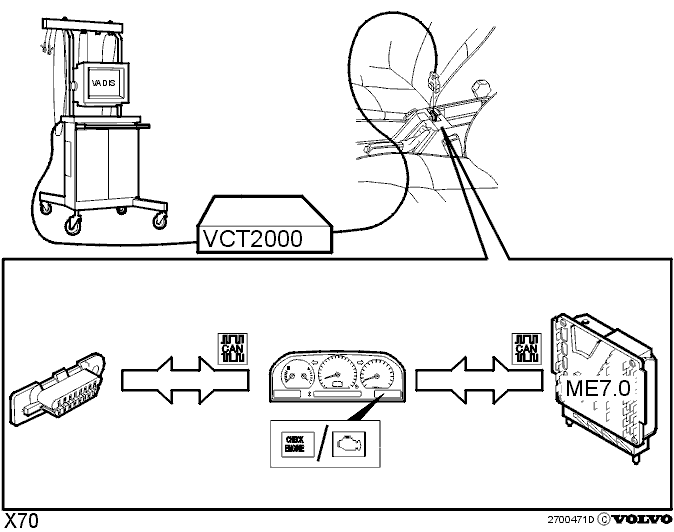

У СDM есть реле, которое соединяет и отсоединяет сеть CAN
от разъема передачи данных (DLC) на центральной консоли. В
нормальных условиях езды сеть CAN не подсоединена к
разъему передачи данных
(DLC). Изоляционное реле замыкается и подсоединяет разъем
передачи данных к сети посредством особой команды
линии связи на CDM.

Диагностика

Если модуль обнаруживает неисправность, происходит
следующее:

• диагностический код неисправности (DTC) регистрируется в самом модуле, для определенных типов неисправностей модуль подключает аварийную программу.
• модуль направляет сообщение о неисправности по сети.
• сообщение о неисправности принимается другими модулями, которые, в случае необходимости, подключают аварийные программы (например, в случае утери данных из памяти датчика).
• CDM предупреждает водителя посредством зажигания ламп(ы) предупреждения на приборной панели.

Поиск неисправностей

VIDA используется для считывания и, при необходимости,
для стирания любых диагностических кодов
неисправностей (DTC). Далее VIDA функционирует также, как и на
других автомобилях - выдаются
последовательные команды для выполнения поиска
неисправностей.
