Диагностика (1999, 2000)

Применимость

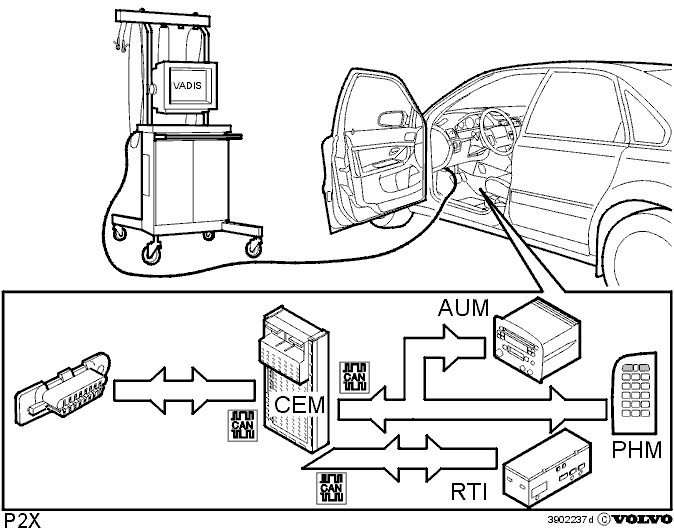

Диагностическая система для модуля
звуковоспроизведения, телефонного модуля (PHM) и системы RTI
непрерывно проводит диагностику функционирования
компонентов системы и регистрирует любые
диагностические коды неисправностей. Диагностические
коды неисправностей могут затем считываться через
систему VIDA. Принципы предоставления информации такие же,
как и в других бортовых
диагностических (OBD) системах автомобиля.

• Модуль звуковоспроизведения (AUM), телефонный модуль (РНМ) и система RTI имеют диагностическую функцию для проверки всех компонентов системы. Диагностическая система приводится в действие автоматически, но может также управляться системой VIDA.
• Диагностическую проверку можно выполнить на активированном модуле. Телефонный модуль (PHM) всегда имеет напряжение возбуждения. Модуль звуковоспроизведения (AUM) и система RTI имеют напр жение возбуждения когда ключ зажигания находится в положении I.
• Идентификационные данные модуля управления системы и установленного програмного обеспечения считываются через систему VIDA. При замене модуля управления номер детали, отметки о предыдущем обслуживании и ремонтах также могут быть считаны.

Диагностические функции

При диагнозировании возможно выполнение следующих
функций:

• Считывание зарегистрированных диагностических кодов неисправностей.
• Удаление зарегистрированных диагностических кодов неисправностей.
• Считывание параметров пользователя.
• Изменение параметров пользователя.
• Считывание входных и выходных сигналов.

Функция диагностики может быть использована когда
ключ зажигания находится в положении I.

Диагностические коды неисправностей

Если появляется неисправность, диагностический код
неисправности регистрируется при каждой
диагностической проверке, выполняемой модулем
звуковоспроизведения (AUM), телефонным модулем (РНМ),
или системой RTI (или задействованной системой VIDA).
Диагностические коды неисправностей определяются в
соответствующих модулях управления. Диагностические
коды неисправностей существуют для всех
системных компонентов.Существует общий список из 36 диагностических кодов
неисправностей, который зависит от того, какие
компоненты содержит система:

Существует 32 диагностических кода неисправностей
для телефонного модуля (РНМ).Существует 8 диагностических кодов неисправностей
для системы RTI. Неисправность в телевизионном приемнике
не вызывает регистрацию диагностического кода
неисправности.

Заменяющее значение

Система звуковоспроизведения и система RTI не имеют
заменяющих значений в случае неисправности в
каком-либо из компонентов систем.Телефонная система имеет заменяющие значения,
которые активируются автоматически телефонным
модулем (РНМ) при определенном типе неисправностей.
Существуют четыре типа ситуаций, при которых
возникают заменяющие значения:

• В случае неисправности в телефонной трубке, телефонный модуль (РНМ) заставляет телефонную систему использовать устройство громкоговорения. На дисплее высвечивается сообщение.
• В случае неисправности в системе громкоговорения, телефонный модуль (РНМ) заставляет телефонную систему использовать телефонную трубку. На дисплее высвечивается сообщение.
• Если какая-либо неисправность препятствует доступу пользователя к другим функциям телефонной системы. Телефонный модуль (РНМ) снижает функциональные возможности системы так, что по телефону можно только звонить или принимать звонки. Это также происходит когда утеряна связь с модулем снабжения водителя информацией (DIM) или с системой CAN. Когда функциональные возможности снижены, на дисплее высвечивается сообщение (если модуль снабжения водителя информацией (DIM) не утерян.
• В случае неисправностей, при которых дальнейшее использование компонентов системы может привести к их повреждению. Телефонный модуль (РНМ) выключает телефонный блок, систему громкоговорения, телефонную трубку и шину между телефонным модулем (РНМ) и телефонным блоком.

Телефонный модуль (РНМ) приводит систему в режим
нормального функционирования после того, как
неисправность устранена.

Индивидуальная настройка

Параметры индивидуальной настройки - это параметры,
которые могут быть изменены, если клиент не доволен
какой-либо определенной функцией, или если автомобиль
используется в другой стране. Эти
параметры учитываются при конструировании
автомобильного оснащения и при заводской сборке. Все
параметры системы звуковоспроизведения, телефонной
системы и системы RTI устанавливаются с помощью
органов управления системы и поэтому, могут быть
изменены пользователем.

Примечание: При установке или замене модуля управления эти
параметры должны быть перенастроены заново согласно
прежней настройке.
