Диагностический режим. Система ЭУМ без функции кондиционирования

Применимость

Система ЭУМ без кондиционера тоже может работать в диагностическом режиме. Однако отсутствует сигнальная лампа, которая с помощью вспышек автоматически предупреждает водителя о неисправности. Водитель может узнать о наличии неисправности только в случае выхода из строя системы.Для запроса отображения кодов неисправностей необходимо снять модуль управления системой ЭУМ. Диагностическая кнопка и светодиод для считывания кодов неисправностей находятся на печатной плате внутри модуля управления.

Условия для запроса отображения кодов неисправностей

Примечание: Чтобы дать модулю управления время для диагностики неисправностей и стабилизации, не следует запрашивать отображение кодов неисправностей в течение первых 5 секунд после пуска двигателя. При запросе отображения кодов неисправностей должны выполняться следующие условия:

• Двигатель работает.

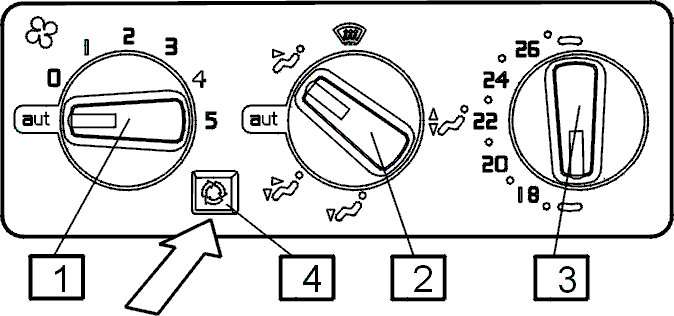

• Переключатель вентилятора (1) установлен на "AUTO", см. рисунок.
• Переключатель режимов (2) установлен на вентиляцию (VENT), см. рисунок.
• Регулятор температуры (3) установлен на макс. охлаждение (MAX COOLING), см. рисунок.
• Кнопка включения рециркуляции (4) нажата, см. рисунок. Лампа должна гореть.

Датчик солнечного излучения необходимо с близкого расстояния осветить с помощью мощного источника света (не люминесцентной лампой), в противном случае будет регистрироваться код неисправности датчика, даже если он в порядке.

Примечание: Если это не сделано, то перед следующим запросом необходимо выключить зажигание (код стирается). В противном случае снова будет регистрироваться код неисправности датчика солнечного излучения.

Подготовка

Снимите панель управления с приборной панели.

Примечание: Проводка должна остаться подсоединенной к панели управления.

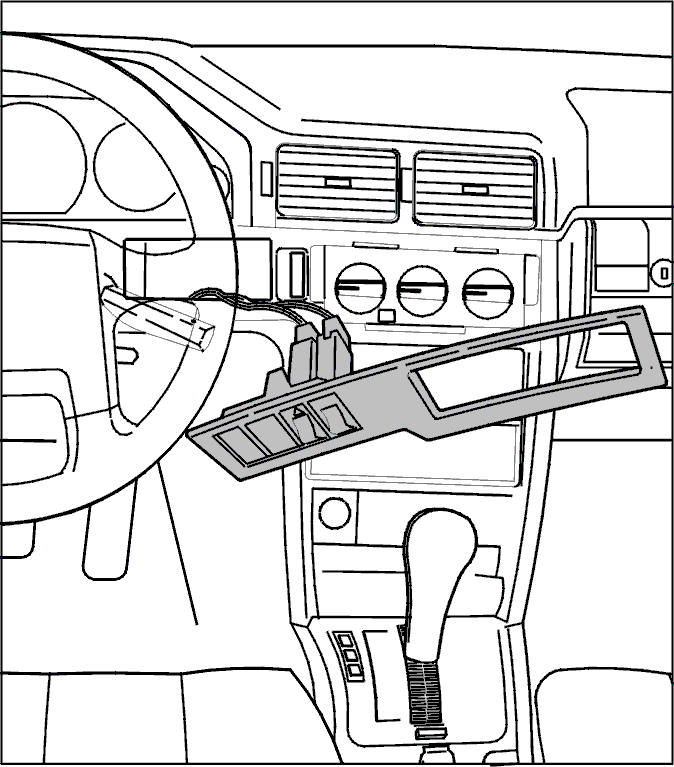

Снимите декоративную окантовку вокруг модуля управления системой ЭУМ.Аккуратно подденьте небольшой отверткой. Оставьте окантовку висеть на проводке.

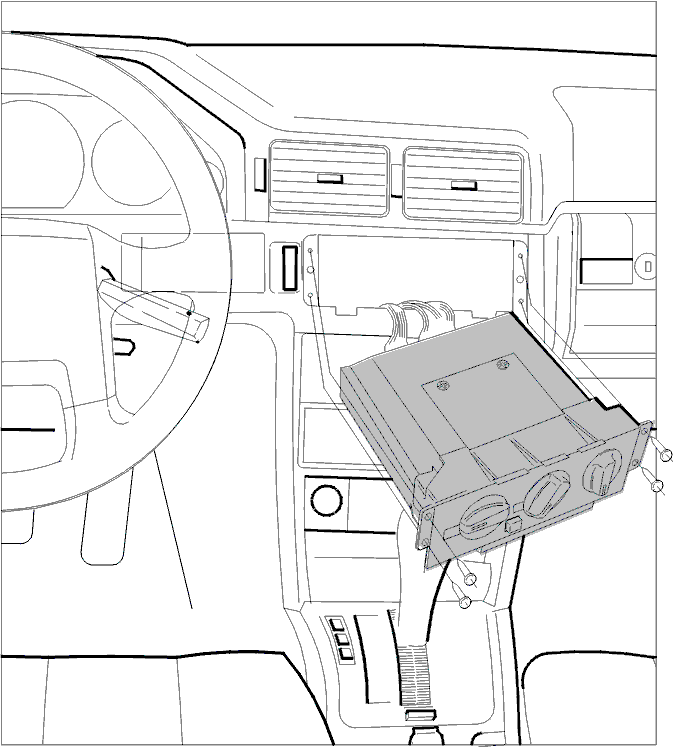

Модуль управления системой ЭУМ (4 винта, 4 TX 10).Выньте модуль, не отсоединяя проводку.

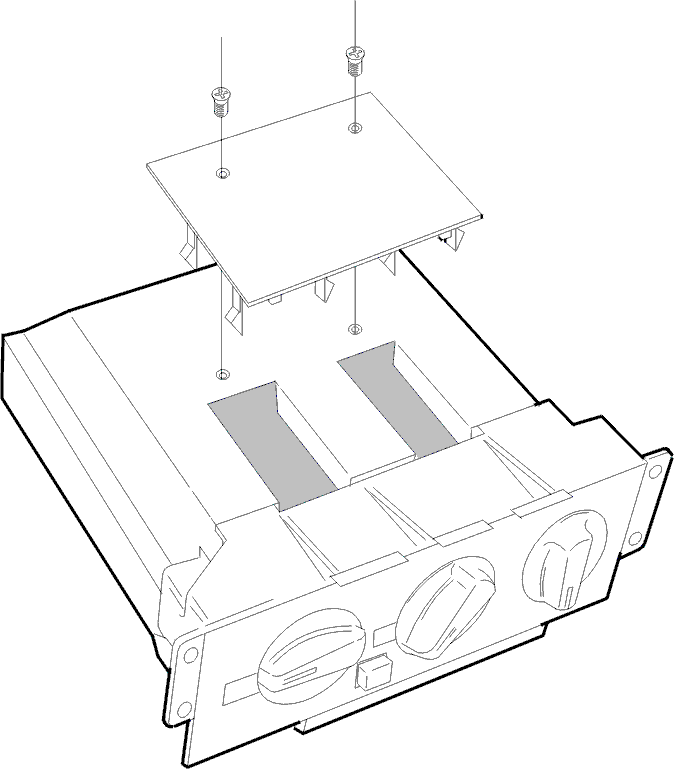

Снимите крышку с модуля управления (2 винта).

Считывание кодов неисправностей

Каждый код неисправности состоит из трех цифр. Каждая цифра отображается соответствующим количеством вспышек. Между цифрами (сериями вспышек) имеется пауза, после которой отображается следующая цифра.Пример: Код неисправности отображается 2 вспышкам - 3 вспышками - 1 вспышкойОдновременно в памяти могут храниться три различных кода неисправности.Код неисправности записывается в память независимо от того, имеет ли неисправность неустойчивый или устойчивый характер.

Примечание: При выключении зажигания коды неисправностей стираются.

При повторном включении зажигания и запросе отображения кодов неисправностей отображаются только те коды, которые хранятся в памяти в данный момент.Таким образом коды неустойчивых неисправностей могут стираться при выключении зажигания.За один раз отображается только один код неисправности. Необходимо сделать несколько запросов, чтобы убедиться в отображении всех кодов.Если зарегистрировано несколько кодов неисправностей, они будут отображаться при повторных запросах, например:коды неисправностей - Код 1, код 2, код 3, код 1, код 2, и т.д.коды неисправностей - Код 1, код 2, код 1, код 2, и т.д.код неисправности - Код 1, код 1, и т.д.

Запрос отображения кодов неисправностей

Общие сведения

Примерно через 3 секунды после включения зажигания начинает светиться в постоянном режиме светодиод (красный). Светодиод гаснет при нажатии диагностической кнопки и начинает светиться снова после ее отпускания. Диагностическая кнопка отпружинивает при ее отпускании. После отображения каждого кода неисправности светодиод возвращается в постоянный режим свечения.

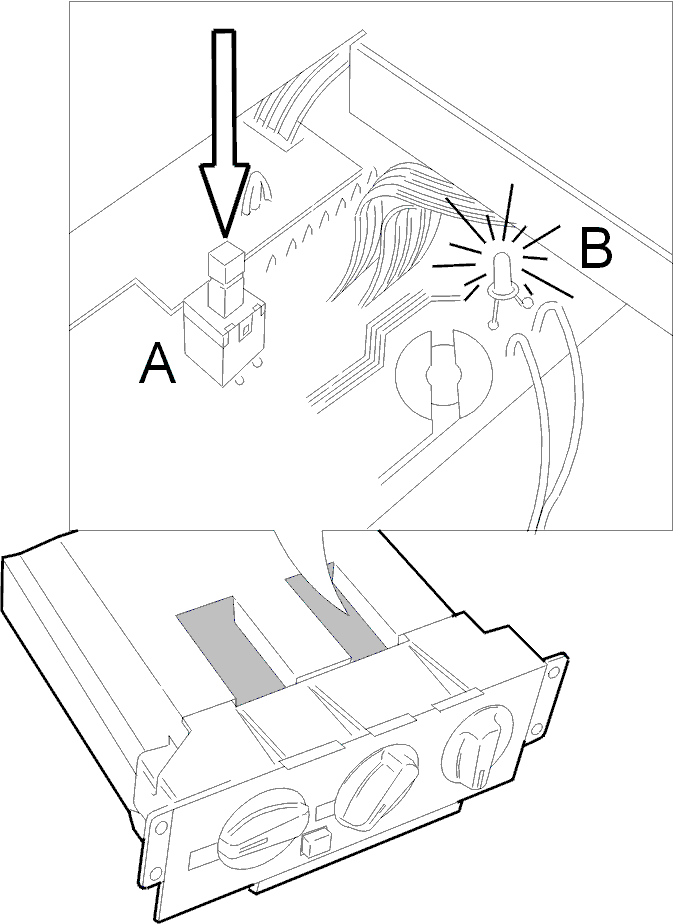

• Нажмите диагностическую кнопку (А). Светодиод (В) гаснет.
• Отпустите кнопку. Светодиод снова начинает светиться.
• Снова нажмите и отпустите кнопку (А) в течение 5 секунд. Светодиод гаснет, а затем начинает высвечивать первый код неисправности.
• Считайте код неисправности (последовательность вспышек), отображаемый светодиодом.
• Снова нажмите диагностическую кнопку и считайте второй код неисправности.
• Продолжайте до отображения всех (максимум 3) кодов неисправностей.

Стирание кодов неисправностей

При выключении зажигания все коды неисправностей стираются.

Примечание: Если предполагается наличие неисправностей, запрос на их отображения следует делать перед выключением двигателя. Иначе коды неустойчивых неисправностей могут быть стерты.
